5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE 5.11 피더 모듈 셋업 소프트웨어 버전 SC 712.1 에서 판 05/2019 232 5.11.3.2 SIPLACE SmartFeeder E 를 전환 테이블로 삽입 5 그림 5.11 - 3 SIPLACE SmartFeeder E 를 전 환 테이블로 삽입 (1) 피더 모듈용의 앞쪽 슬라 이더 가이드 (2) 피더 모듈용의 뒤쪽 슬라…

사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업

소프트웨어 버전 SC 712.1 에서 판 05/2019 5.11 피더 모듈 셋업

231

 레버 (3 번 ) 을 원래의 위치로 되돌려 픽업 창 (2 번 ) 을 닫으십시오 .

 솔 또는 적합한 노즐을 끼운 진공 청소기를 사용하여 전환 테이블에서 풀려있는

컴포넌트를 제거합니다 .

참고

 이미 컴포넌트 테이프가 끼워져 있다면 피더 모듈의 앞쪽 끝으로 테이프를 끊습니다 .

5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE

5.11 피더 모듈 셋업 소프트웨어 버전 SC 712.1 에서 판 05/2019

232

5.11.3.2 SIPLACE SmartFeeder E 를 전환 테이블로 삽입

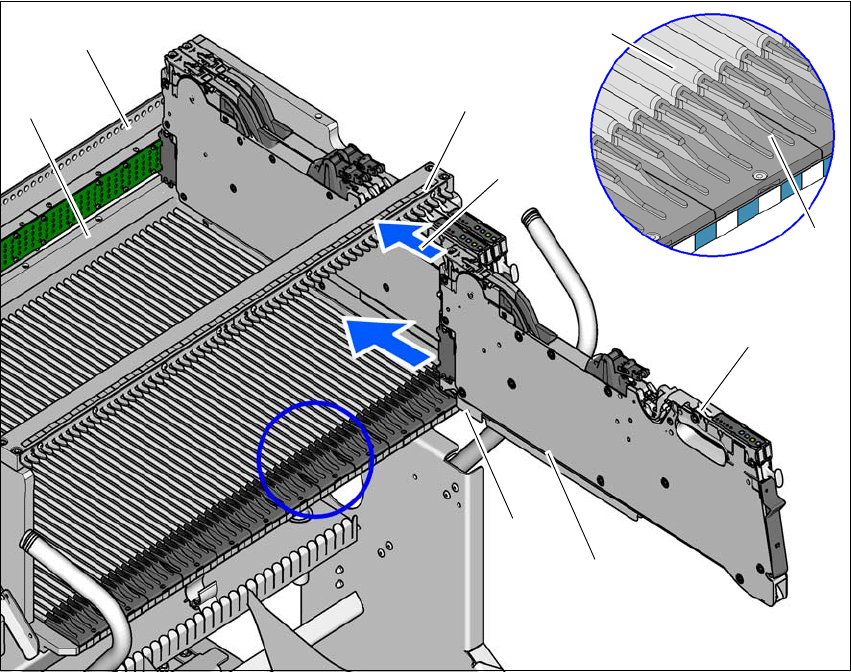

그림 5.11 - 3 SIPLACE SmartFeeder E 를 전환 테이블로 삽입

(1) 피더 모듈용의 앞쪽 슬라이더 가이드

(2) 피더 모듈용의 뒤쪽 슬라이더 가이드

(3) 피더 모듈에 있는 래치

(4) 피더 모듈에 있는 " 앞쪽 " 센터링 핀

(5) 래치의 잠금 작동을 위한 피더 잠금 바의 홈

(6) 센터링 바

(7) 전환 테이블의 가이드 프로파일

(8) 피더 모듈의 삽입 보조도구

(9) 정지 바

 피더 모듈의 앞 슬라이드 가이드 (1 번 ) 을 컴포넌트 테이블용 삽입 보조장치 (8 번 ) 위에

놓습니다 .

 피더 모듈을 수직으로 잡고 가이드 프로파일 (7 번 ) 을 따라 앞으로 밉니다 . 피더 모듈의 앞쪽

(1 번 ) 및 뒤쪽 (2 번 ) 슬라이더 가이드가 가이드 프로파일 (7 번 ) 위에서 미끌어집니다 .

 " 앞쪽 " 센터링 핀 (4번 ) 이 정지 바 (9번 ) 에 닿을 때까지 피더 모듈을 조심스럽게 계속 밉니다 .

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업

소프트웨어 버전 SC 712.1 에서 판 05/2019 5.11 피더 모듈 셋업

233

 피더 모듈의 래치 (3번)을 보통 때와 같이 점검합니다. 이 때 피더 잠금 바에 있는 홈 (5번)으로

쉽게 밀려 들어가야 합니다 . 그렇지 않으면 피더 모듈이 전환 테이블에 수직으로 장착되지

않았거나 가이드 프로파일 (7 번 ) 에 올바로 위치하지 않았습니다 .

 피더 모듈이 정지 위치에 있으면 잠금 래치가 피더 모듈의 잠금 바 (6 번 ) 에 걸려 잠깁니다 .

5.11.4 SIPLACE SmartFeeder E 컴포넌트 테이프 놓기

5.11.4.1 피더 모듈의 점검

 피더 모듈에 컴포넌트 테이프를 놓을 때에는 먼저 픽업 창 근처에 컴포넌트가 있는지

점검합니다 .

 이러한 부품은 고장을 일으킬 수 있기 때문에 발견한 것은 모두 제거합니다 .

5.11.4.2 컴포넌트 테이프 삽입 준비

 컴포넌트 테이프 시작 부분이 똑바르게 잘렸는지 확인합니다 .

 운반 구멍이 찢어졌거나 휜 경우 해당 부분을 잘라냅니다 .

 또한 커버 호일에 접착제 자국이 없는지도 확인합니다 .

 어느 부품도 드러나지 않는다면 커버 호일을 컴포넌트 테이프에서 약 30cm 가량 당깁니다 .

 현재 노출된 컴포넌트 포켓으로 컴포넌트 테이프의 길이를 약 3cm 정도 줄입니다 .

 열린 테이프 포켓에서 부품을 제거합니다 .

 테이프 밑면을 따라 테이프 앞쪽 끝 둘레를 커버 호일로 감쌉니다 .
