6.7 조절식 컨베이어 클램핑
품목 번호 03123019-xx 조절식 Stop Guide Rail E
조절식 컨베이어 클램핑은 모서리 근처에서 피듀셜이 있는 PCB 를 처리하기 위해 최고 460 x
460 의 표준 E 컨베이어에 적합하도록 설계되었습니다 . 상단 클램핑을 조절할 수 있어 고객은
어디서든 고정하여 PCB 피듀셜을 피할 수 있습니다 .
다음의 컨베이어 부품 번호에 이 옵션을 사용할 수 있습니다 :
품목 번호 03108391-xx, 고정형 컨베이어 레일 우측 E 6
품목 번호 03110457-xx, 고정형 컨베이어 레일 좌측 E 6
6

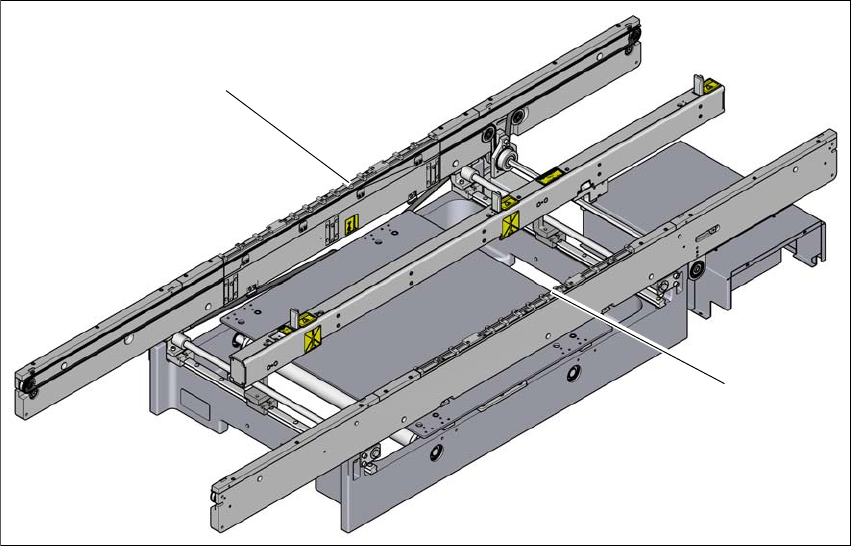

그림 6.7 - 1 조절식 컨베이어 클램핑
(1) 조절실 Stop Guide Rail E
(1)
(1)
사용자 매뉴얼 E by SIPLACE 6 스테이션 확장
소프트웨어 버전 SC 712.1 에서 판 05/2019 6.7 조절식 컨베이어 클램핑
297
6

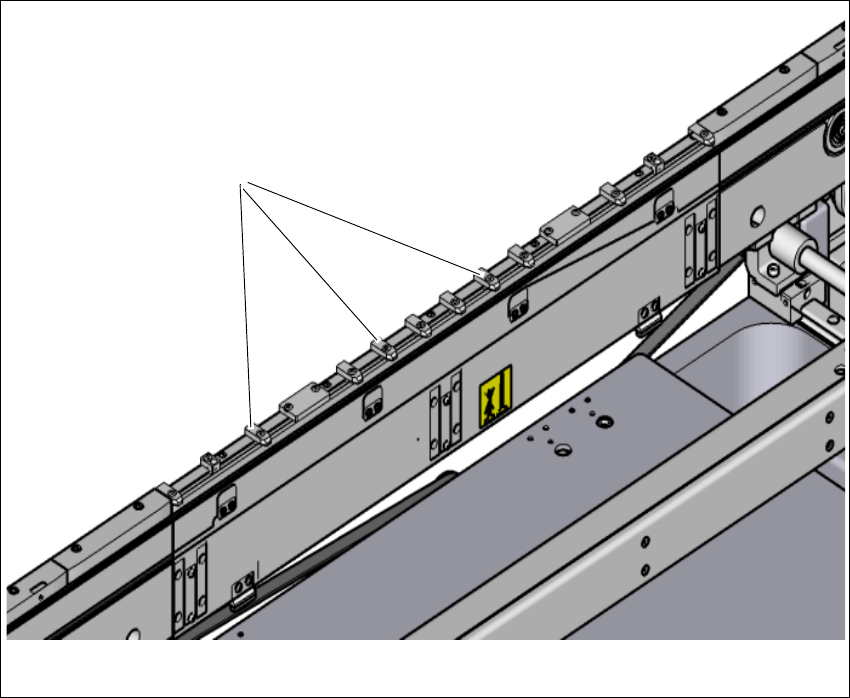

그림 6.7 - 2 조절식 컨베이어 클램핑 - 운전 지침
먼저 나사 (1)을 느슨하게 하여 이 정지 가이드의 로케이션을 조절하십시오. 그 다음 사용자가
이 위치를 고정할 때 그 나사를 다시 죄십시오 .
(1)
(1)
