6.1.4 SIPLACE CP6 용 노즐 체인저
품목 번호 03113131-xx E by SIPLACE 노즐 체인저 , CP6, 로케이션 1
품목 번호 03113126-xx E by SIPLACE 노즐 체인저 , CP6, 로케이션 2
품목 번호 03105864-xx 노즐 타입 39xxx 용의 1 x 12 노즐용 매거진
품목 번호 03106048-xx 노즐 타입 38xxx 용의 1 x 6 노즐용 매거진
6
그림 6.1 - 15 SIPLACE CP6 용 노즐 체인저
(1) 노즐 체인저 매거진 (38xx)
(2) 노즐 체인저
(3) 컴포넌트 리젝트 빈
(2)
(3)
(1)
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.1 노즐 체인저 소프트웨어 버전 SC 712.1 에서 판 05/2019
274
6.1.4.1 설명
이 노즐 체인저에는 4 개의 매거진이 있을 수 있으며 , 각 매거진에는 노즐 수납고가 6 개 있습니다 .
이 매거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하여 푸시 버튼 4 개로
고정합니다 . 정확한 위치는 각 매거진에 있는 2 개의 피듀셜로 결정됩니다 . 기본적인 노즐 체인저
바디에서 매거진의 정확한 시트는 마이크로스위치에 의해 모니터되어 위로 튀어 나온 매거진과
실장 헤드가 충돌되는 것을 방지해줍니다 . 누락된 매거진 또는 제대로 장착되지 않은 매거진이
있을 경우 안전 회로가 장비를 중단시키기 때문에 매거진의 위치는 모두 채워져야 합니다 .
설치된 노즐 스테이션에서 컴포넌트는 SIPLACE CP6 의 노즐에서 분리되고 , 노즐은 떨어져서
리젝트될 수 있습니다 .
6
6

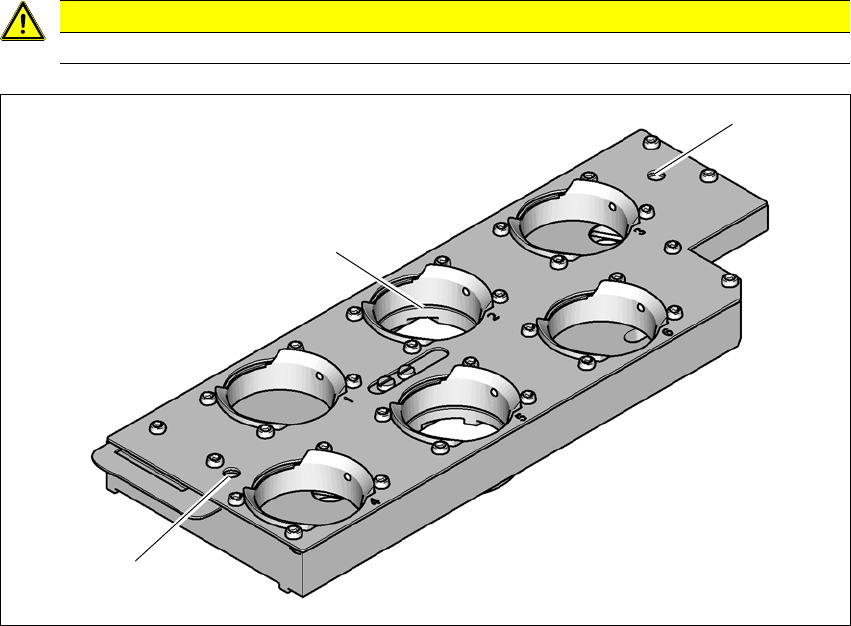

그림 6.1 - 16 SIPLACE CP6 용 노즐 체인저 매거진
(1) 38xx 노즐용 수납고 6 개
(2) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
주의
SIPLACE CP6 과 함께만 SIPLACE CP6 용 매거진을 사용하십시오 .
(1)
(2)
(2)
사용자 매뉴얼 E by SIPLACE 6 스테이션 확장
소프트웨어 버전 SC 712.1 에서 판 05/2019 6.1 노즐 체인저
275
6
그림 6.1 - 17 SIPLACE CP6 용 노즐 매거진
(1) 39xx 노즐용 수납고 12 개
(2) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
(1)
(2)
(2)
