사용자 매뉴얼 E by SIPLACE 6 스테이션 확장 소프트웨어 버전 SC 712.1 에서 판 05/2019 6.9 SIPLACE Power Adapter E 301 6.9.1 SIPLACE Pow er Adapter E 의 사용 그림 6.9 - 3 SIPLACE Power Adapter E 의 사용 노브 (1) 을 당기는 것 은 SIPLACE SmartFeeder E (2) 를 SIP…
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.9 SIPLACE Power Adapter E 소프트웨어 버전 SC 712.1 에서 판 05/2019
300

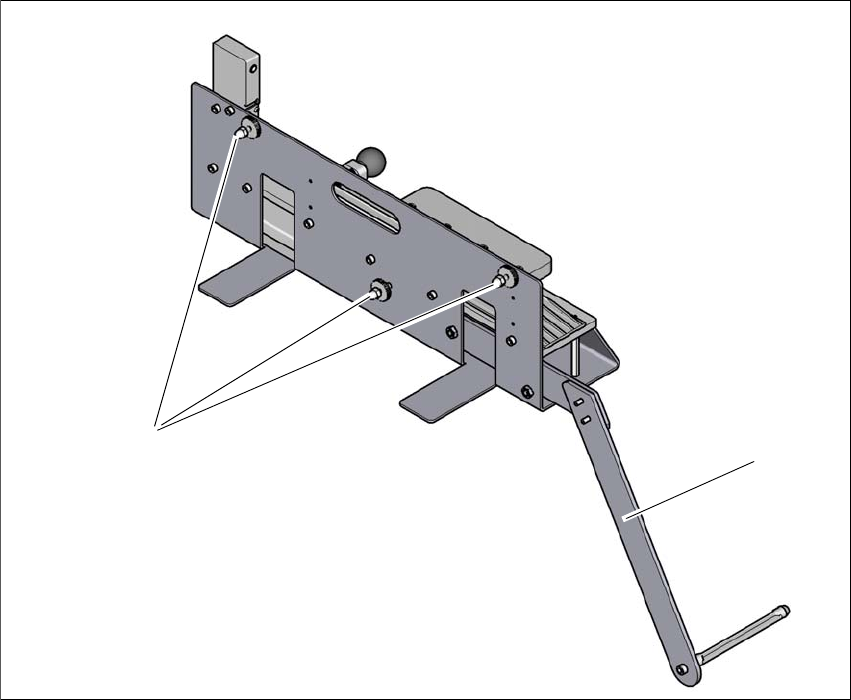

그림 6.9 - 2 SIPLACEPreparation Table E 를 SIPLACE Preparation Table E 에 부착
SIPLACE Power Adapter E 를 이 세 위치 조정 요소 (1) 을 통해 준비 테이블에 부착합니다 .
테이프 릴용 홀더 Holder (2) 를 운반하는 동안이나 사용하지 않을 때 탈거할 수 있습니다 . 6
(2)
(1)
사용자 매뉴얼 E by SIPLACE 6 스테이션 확장
소프트웨어 버전 SC 712.1 에서 판 05/2019 6.9 SIPLACE Power Adapter E
301
6.9.1 SIPLACE Power Adapter E 의 사용

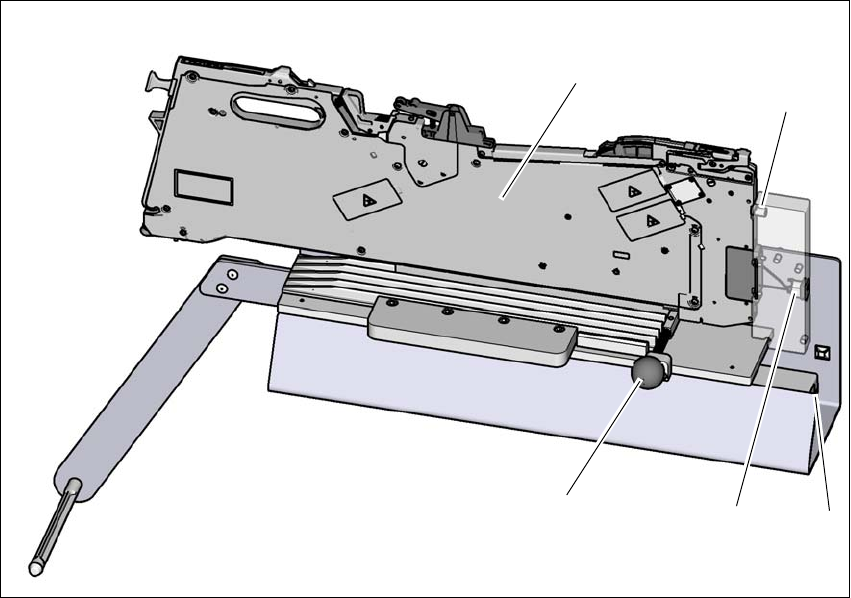

그림 6.9 - 3 SIPLACE Power Adapter E 의 사용
노브 (1) 을 당기는 것은 SIPLACE SmartFeeder E (2) 를 SIPLACE Power Adapter E 에 삽입할
때입니다 .
삽입 중 SIPLACE SmartFeeder E 에 있는 핀 (3) 이 SIPLACE Power Adapter E 의 부싱에
들어가도록 하십시오 . 6
– SIPLACE Power Adapter E 의 DC 전원 입력부 (4).
– SIPLACE Power Adapter E 의 AC 전원 입력부 (5).
SIPLACE SmartFeeder E 가 일단 제자리에 위치하면 노브에서 손을 떼어 SIPLACE
SmartFeeder E 를 잠그십시오 .
SIPLACE SmartFeeder E 를 SIPLACE Power Adapter E 에서 제거하려면 노브를 당겨
SIPLACE SmartFeeder E 의 잠금을 해제한 다음 SIPLACE SmartFeeder E 를 제거합니다 .
SIPLACE Power Adapter E 는 벽 콘센트에 연결하기 위한 전원 코드가 2 개와 함께 인도됩니다 .
설치 지역에서 사용할 수 있는 벽 콘센트의 타입을 고려하여 올바른 전원 코드를 선택하십시오 .
(3)
(1)
(4)
(5)
(2)
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.10 외부 전원 공급장치 COT E 소프트웨어 버전 SC 712.1 에서 판 05/2019
302
6.10 외부 전원 공급장치 COT E
품목 번호 00288211-xx 외부 전원 공급장치 COT E
6
그림 6.10 - 1 외부 전원 공급장치 COT E
(1) Harting 사 연결부
(2) D- 서브 연결부
(3) 전원 연결부
Harting 사 연결부
전원 공급장치 COT E에는 Harting사 커넥터를 통해 E-시리즈 전환 테이블(COT)에 연결되는 25V
10A 전원 출력부가 있습니다 . 이 연결부를 통해 데이터도 전송할 수 있으므로 전환 테이블에 있는
피더와 통신할 수 있습니다 .
D- 서브 연결부
D- 서브 연결부는 CAN 버스 케이블을 통해 셋업 센터와 연결하는 데 사용됩니다 . 이 연결부를
이용하여 사용자는 원거리 위치에서 , 즉 실장기와 떨어져서 전환 테이블에 있는 피더를
프로그래밍하고 셋업할 수 있습니다 .
전원 연결부
이 모듈은 벽 콘센트에 연결하기 위한 전원 코드 2 개와 함께 인도됩니다 . 설치 지역에서 사용할 수
있는 벽 콘센트의 타입을 고려하여 올바른 전원 코드를 선택하십시오 . AC 입력부에는 넓은 범위의
전압과 주파수 (100-240V AC, 50-60Hz) 가 허용됩니다 .
모듈에 전원을 공급한 후 모듈의 상단 커버에 부착된 녹색 LED 가 켜질 것입니다 .
(3)
(2)
(1)
