00198163-04_UM_E-by-SIPLACE_KO.pdf - 第44页

2 작동상의 안전 사용자 매뉴얼 E by SIPLACE 2.2 경고 라벨 소프트웨어 버전 SC 712.1 에서 판 05/2019 44 그림 2.2 - 4 장비에 부착된 경고 라벨 ( 단면 ) - 로케이션 2 - 그래픽 없 음 (1) EMS 경고 라벨 ( 중국 ), 품목 번호 03113523-01 또는 (2) EMS 경고 라벨 ( 미국 ), 품목 번호 03113900-01 (T) PCB 이송 …

100%1 / 318
사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.2 경고 라벨
43

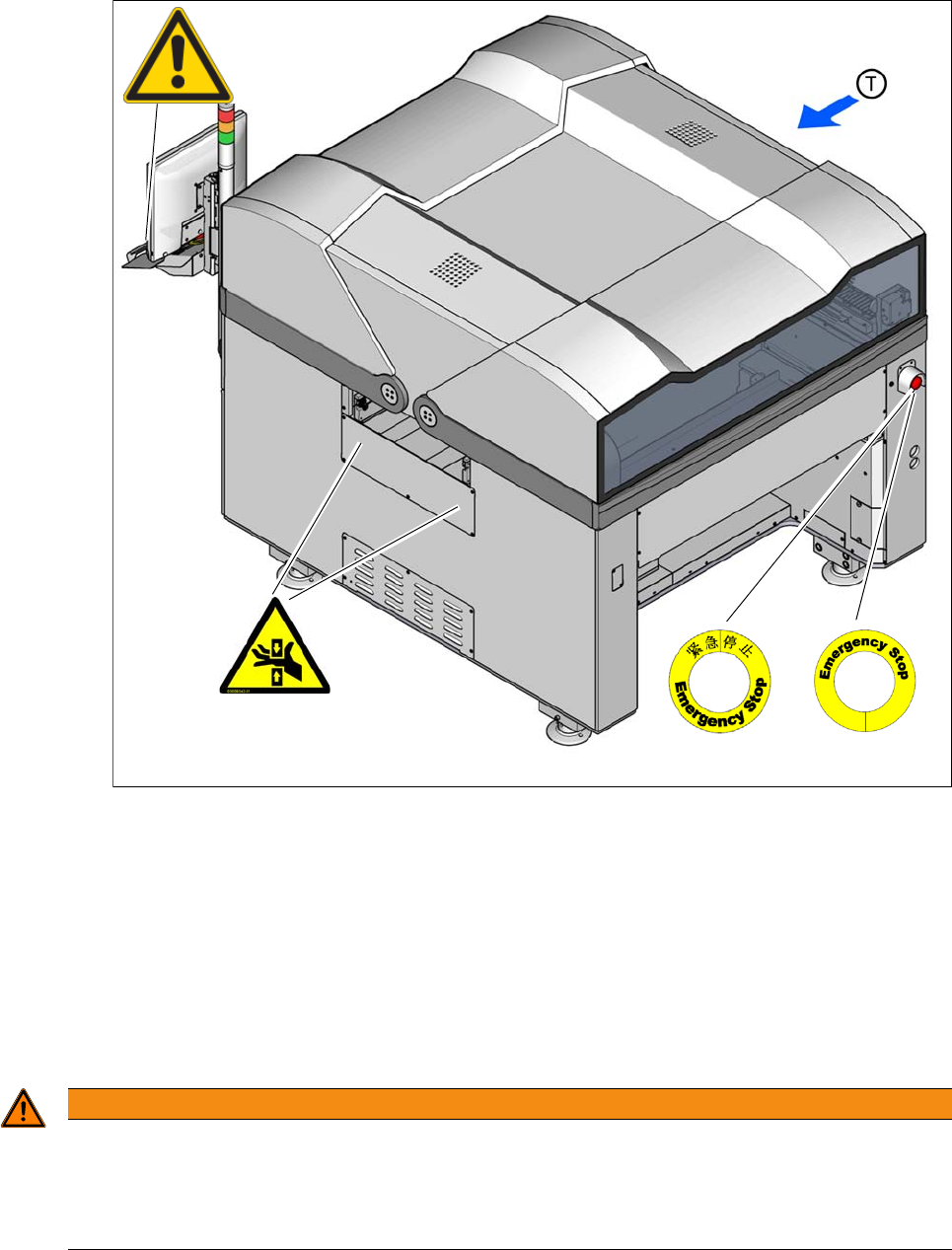

그림 2.2 - 3 ( 단면 ) 장비에 부착되어 있는 경고 라벨 - 로케이션 1
– W201, 품목 번호 03009338-01
– W203, 품목 번호 03009342-01
– W204, 품목 번호 03009343-01
– W209, 품목 번호 03009349-01
– 레이저 등급 2, 품목 번호 03134118-01
– W- 일반 경고 , 공급자가 공급한 모니터에 부착된 라벨
(T) PCB 이송 방향
W 209
W 204
W 203
W- 일반 경고
W 201
레이저 등급 2
2 작동상의 안전 사용자 매뉴얼 E by SIPLACE
2.2 경고 라벨 소프트웨어 버전 SC 712.1 에서 판 05/2019
44
그림 2.2 - 4 장비에 부착된 경고 라벨 ( 단면 ) - 로케이션 2 - 그래픽 없음
(1) EMS 경고 라벨 ( 중국 ), 품목 번호 03113523-01
또는
(2) EMS 경고 라벨 ( 미국 ), 품목 번호 03113900-01
(T) PCB 이송 방향
– W203, 품목 번호 03009342-01
– W- 일반 경고 , 공급자가 공급한 모니터에 부착된 라벨
2
1
2
W- 일반 경고
W 203
경고
경고 라벨의 손상 !
경고 라벨은 연마성 세제나 용제에 의해 손상되거나 파손될 수 있습니다 .
연마성 세제 또는 용제로 경고 라벨을 닦지 마십시오 .
손상되었거나 알아보기 힘든 경고 라벨이 있으면 모두 교체합니다 .
사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.2 경고 라벨
45
2.2.1.1 경고 라벨 W201
2
W201, 그림
2.2 - 1
(
41
페이지 ), 품목 번호 03009338-01
장비 한 대당 수량 :
양면 E by SIPLACE: 1 2
단면 E by SIPLACE: 1 2
2.2.1.2 경고 라벨 레이저 등급 2
2
레이저 등급 2( 그림
2.2 - 1
(
41
페이지 ) 및
2.2 - 3
(
43
페이지 )), 품목 번호 03134118-01
장비 한 대당 수량 :
양면 E by SIPLACE: 1 2
단면 E by SIPLACE: 1 2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
장비의 안전 작동
장비의 안전 작동은 전적으로 사용자 매뉴얼과 안전 지침을
숙지하고 이를 실행에 옮기는 오퍼레이터에게 달려있습니다 .
2
2
2
레이저 방출
레이저 등급 2
IEC 60825-1:2014 에 의거
빔을 들여다보지 마십시오 !
