사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업
소프트웨어 버전 SC 712.1 에서 판 05/2019 5.2 제어장치 및 디스플레이
201
키보드 5
키보드는 모니터 아래에 있습니다 .
5
버저가 장착된 표시등 ( 선택 사양 ) - 삼색 ( 빨강 / 노랑 / 녹색 ) 5
표시등의 색 순서는 빨강 - 노랑 - 녹색입니다 . 이 램프는 장비의 작동 상태와 오작동을 표시하기
위해 사용됩니다 . 경보가 발생했을 때 버저가 이를 표시합니다 . 관련 항목
단원 5.8, 217 페이지
.
버저가 장착된 표시등 - 이색 ( 흰색 / 녹색 ) - 선택 사양 5
표시등의 색 순서는 흰색 - 녹색입니다 . 이 램프는 장비의 작동 상태와 오작동을 표시하기 위해
사용됩니다 . 경보가 발생했을 때 버저가 이를 표시합니다 . 관련 항목
단원 5.8, 217 페이지
.
주의
키보드와 모니터에 충돌 위험
전환 테이블에서 작업할 때 모니터 및 키보드와 충돌할 수 있습니다 .
모니터와 키보드를 옆으로 돌려 놓으십시오 .
헤드가 모니터 및 키보드 아래에 있지 않도록 합니다 .
5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE
5.3 장비 켜기 소프트웨어 버전 SC 712.1 에서 판 05/2019
202
5.3 장비 켜기
5.3.1 스테이션을 켜기 전에 고려해야 할 사항
5
스테이션에 전원이 연결되고 제공된 공기가 압축되었는지 점검합니다 .
스테이션에 대한 현장 검사를 수행합니다 . 갠트리의 이동 범위 안에 장애물이 없는지
확인합니다 .
모든 헤드의 Z 축이 최상단의 위치에 있는지 확인합니다 .
5.3.2 사용자 등급 분류
어떤 특정한 기능이나 메뉴만을 실행할 수 있습니다 . 다음의 오퍼레이터 레벨들 간에 차이가
있습니다 .
– 기본 생산
– 고급 생산
– 장비의 서비스
운전자 수준 고급 생산과 장비의 서비스를 암호를 보호할 수 있습니다 . 사용자 등급에 대한 상세한
설명이 필요하시면 단원 5.1
(
195
페이지 ) 를 참조하십시오 .
5.3.3 스테이션 켜기 및 스테이션 소프트웨어 사용자 인터페이스 시작
스테이션의 메인 전원 스위치를 켭니다 .
스위치를 켠 후 , 압력계가 필요한 작동 압력을 보여주는지 검사합니다 .
– 스테이션 컴퓨터 소프트웨어가 로드되고 스테이션 소프트웨어의 보기 " 생산 " 이
표시됩니다 ( 다음의 도표 참조 ).
주의
스테이션을 켜기 전 다음의 단계를 실행하시기 바랍니다 .
사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업
소프트웨어 버전 SC 712.1 에서 판 05/2019 5.3 장비 켜기
203
5

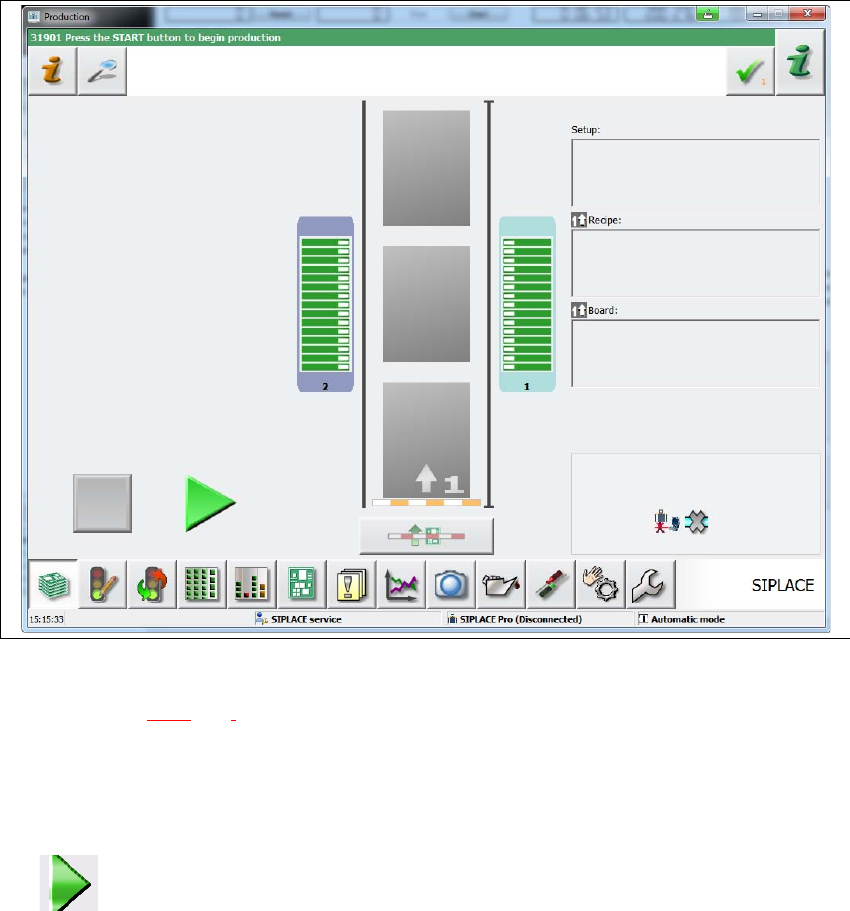

그림 5.3 - 1 스테이션 소프트웨어 로딩 후 보기 " 생산 "( 예 : E by SIPLACE)
상태 필드 ( 단원 5.6.1(
207
페이지 ) 참조 ) 는 스테이션의 현재 상태와 수행할 작업을 보여줍니다 .
" 생산을 시작하려면 시작 버튼을 누르십시오 " 요청이 보이면 HMI 에 있는 시작 버튼을
누릅니다 .
레퍼런스 런이 수행됩니다 . 이 레퍼런스 런을 완료하면 스테이션은 작동할 준비가 됩니다 .
아이콘이 사용자 인터페이스 작업 영역에 표시됩니다 ( 활성 ).
