2 작동상의 안전 사용자 매뉴얼 E by SIPLACE 2.9 압축공기 공급장치 비활성화 및 압력 해제 소프트웨어 버전 SC 712.1 에서 판 05/2019 90 2.8.1.2 장비가 메인 전원 스위치를 통해 꺼지고 연결이 분리되어 있음 장비는 전원 공급장치 내부의 경미한 잔류 전압과는 상 관없이 전원이 꺼집니 다 . 2.8.2 비상정지 버튼을 누른 후의 잔류 전압과 방전 시간 비상정지 버…
사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.8 장비의 잔류 전압 및 방전 시간
89
2.8.1.1 메인 스위치를 끈 후의 잔류 전압과 방전 시간
2
그림 2.8 - 2 전원 공그장치의 각부 명칭
(1) 퓨즈
(2) 메인 입력 단자
(3) 안전 장치측 커넥터
(4) 안전 접촉기 ( 커버 뒤 )
(5) 콘덴서 모듈
위험
장비를 끈 후 안전 접촉기에 흐르는 위험한 전압
메인 스위치에서 장비를 끈 후 ,
4 번 - 그림
2.8 - 2
전원 공급장치에 장착된 다양한
구성품 ( 예 : 콘덴서 ) 에 다음 시간 동안 위험한 전압이 흐를 수 있습니다 : 약 5 분 동안 .
콘덴서가 커버 위에서 안전하게 보호되어 있습니다 .
안전 접촉기의 커버를 절대로 열지 마십시오
4 번 - 그림
2.8 - 2
.
(2)
(1)
(3)
(4)
(5)
2 작동상의 안전 사용자 매뉴얼 E by SIPLACE
2.9 압축공기 공급장치 비활성화 및 압력 해제 소프트웨어 버전 SC 712.1 에서 판 05/2019
90
2.8.1.2 장비가 메인 전원 스위치를 통해 꺼지고 연결이 분리되어 있음
장비는 전원 공급장치 내부의 경미한 잔류 전압과는 상관없이 전원이 꺼집니다 .
2.8.2 비상정지 버튼을 누른 후의 잔류 전압과 방전 시간
비상정지 버튼을 눌렀거나 장비가 꺼진 경우 갠트리 축의 300V DC 연결 전압과 스타 축의 160V
DC 연결 전압이 매우 짧은 시간 안에 안전한 잔류 전압으로 줄어듭니다 .
2.9 압축공기 공급장치 비활성화 및 압력 해제
장비의 압축공기 작동 압력은 0.50 ± 0.025MPa(5.0 ± 0.25bar) 로 설정되어 있습니다 . 압축공기
장치의 위치는 항목 1( 그림
2.9 - 1
(
91
페이지 )) 을 참조하십시오 . 실장기에 대한 압축공기 공급이
차단 밸브 ( 항목 2, 그림
2.9 - 1
, 페이지
91
).
커버의 잠금을 푼 다음 엽니다 .
덮개를 들어올립니다 ( 그림
2.9 - 1
, 페이지
91
).
잠금 밸브의 레버를 수직 위치에서 수평 위치로 돌립니다(항목 5, 그림
2.9 - 1
(
91
페이지) 참조).
작동 압력계를 모니터링합니다 (2+3 번 , 그림
2.9 - 1
, 페이지
91
). 장비가 켜지면 압력은 1 분
안에 0MPa(0bar) 로 떨어집니다 .
2
주의
압축공기 공급 차단 !
장비가 켜져 있을 때에는 정지 밸브를 사용하여 30 분 이상 압축공기 공급을 차단하지
마십시오 .
청소 및 점검을 실행하거나 또는 서비스 작업을 수행하기 위해 공압 시스템을 오래
정지해야 하는 경우에는 메인 스위치를 통해 장비를 끄고 전원 공급장치와의 연결을
분리해야 합니다 .
사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.9 압축공기 공급장치 비활성화 및 압력 해제
91
2

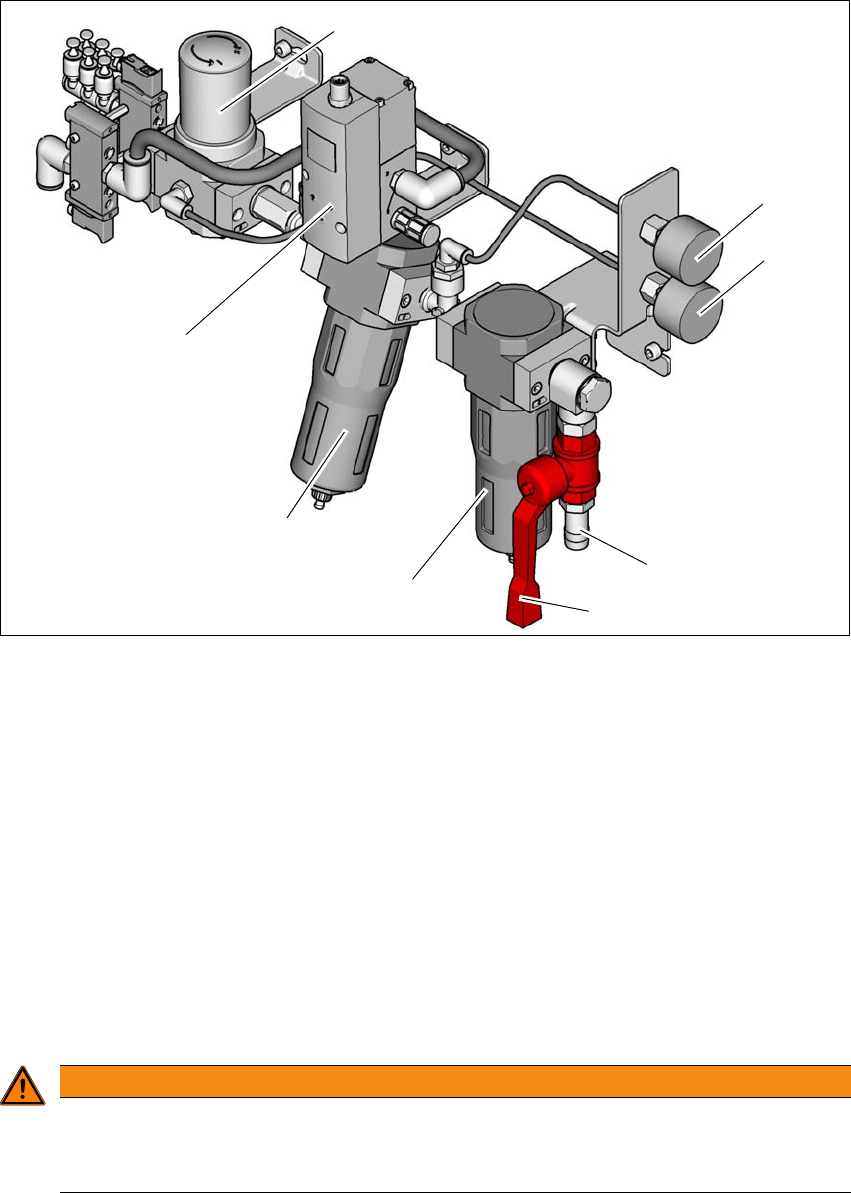

그림 2.9 - 1 장비의 압축공기 장치
(1) 테이프 커터 , 노즐 체인저 및 컴포넌트 테이블로 공기를 조절하여 공급하기 위한 조절기
(2) 입구 압력 확인을 위한 압력계
목표 압력 : 0.5 - 1.0MPa, 5.0 - 10.0bar( 표시 범위 : 0 - 1.0MPa, 0 - 10bar)
(3) 압력계는 조절기 (1 번 ) 의 압력을 가리킵니다 ,
목표 압력 : 0.45 - 0.5MPa, 4.5 - 5.0bar( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(4) 압축공기 연결
(5) "OPEN" 위치에 있는 정지 밸브
(6) 공기 품질 ISO8573-1:2010 [2:7:3]을 달성하기 위한, 5um의 필터 부재를 부착한 1차 미세 필터
(7) 출력 공기 품질 ISO8573-1:2010 [1:4:1] 을 달성하기 위한 2 차 탄소 필터
(8) 비례 밸브 : 입력 (0.0 - 1.0MPa, 0-10.0bar) 및 출력 (0.46 - 0.5MPa, 4.6-5.0bar)
2
경고
부상 위험 !
압력이 가해진 압축공기 라인에서 야기된 부상 위험 .
어떤 경우에도 압력이 가해지는 동안 압축공기 라인을 분리하지 마십시오 .
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
