사용자 매뉴얼 E by SIPLACE 2 작동상의 안전 소프트웨어 버전 SC 712.1 에서 판 05/2019 2.5 장비의 작동에 관한 안전 지침 71 2.5.3 분말 금속 소재 콘덴서 처리에 관한 안전 지침 분말 금속 ( 예 : 탄탈룸 ) 소재 콘덴서 처 리와 관련된 위험 사항이 있습니다 . 아래와 같은 위 험이 존재합니다 . – 이러한 컴포넌트가 손상된 경우 , 갑작스런 열 증가와 같은…

2 작동상의 안전 사용자 매뉴얼 E by SIPLACE

2.5 장비의 작동에 관한 안전 지침 소프트웨어 버전 SC 712.1 에서 판 05/2019

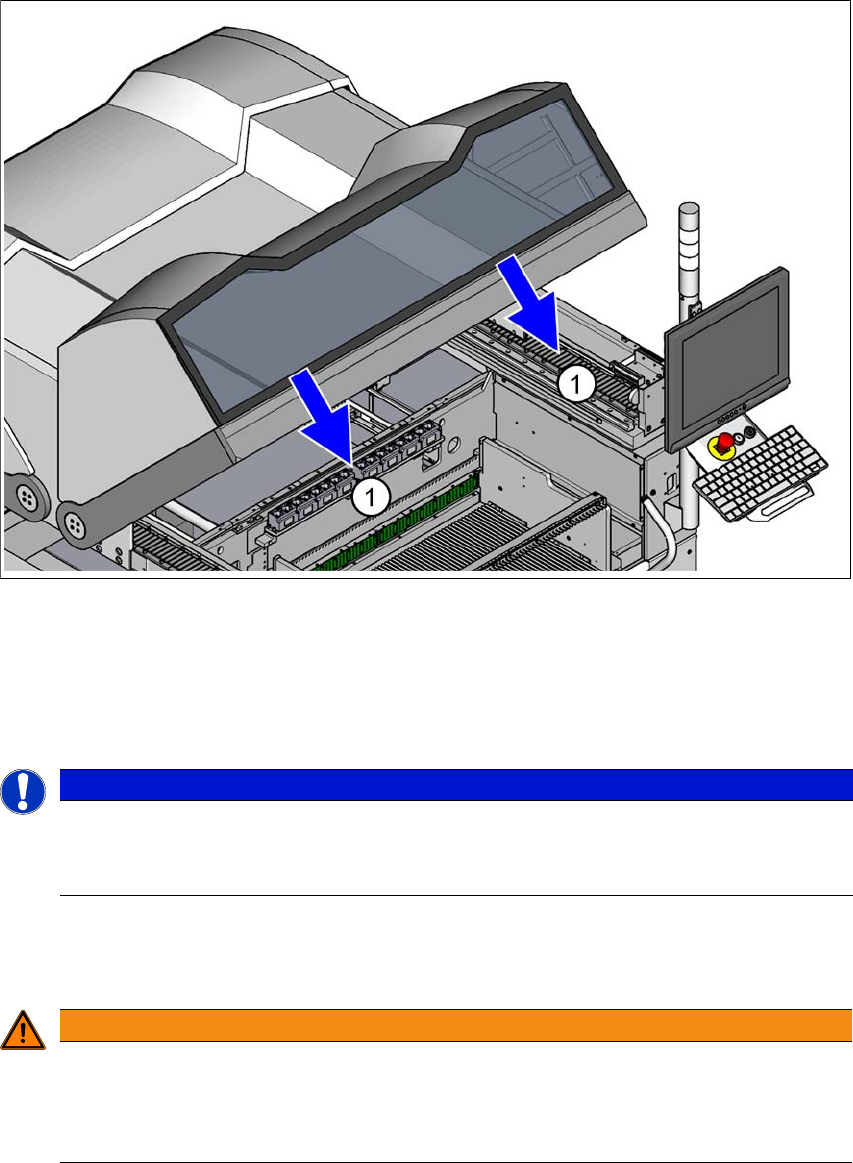

그림 2.5 - 1 보호 덮개 개폐에 관한 안전 지침

(1) 손잡이

 보호 덮개를 열거나 닫기 위해서는 항상 손잡이를 잡으십시오 .

 닫을 때 보호 덮개와 장비 패널 사이 틈새로 손을 넣지 마십시오 .

2.5.2 입력 컨베이어로 보드 수동 삽입

 보드를 입력 컨베이어로 삽입할 때는 경고 지침을 준수하십시오 .

 SC GUI 에 있는 Move Board In 기능을 이용해 보드를 컨베이어로 이동하십시오 .

참고

보호 덮개는 전기적 및 기계적으로 잠깁니다

보호 덮개는 운전 중 잠기며 열 수 없습니다 .

 정지 버튼을 누릅니다 . 보호 덮개를 열 수 있습니다 .

경고

부상 위험 !

보드를 입력 컨베이어에 직접 삽입할 경우 손이 끼거나 작동하기 시작한 갠트리에서

부상을 입을 수 있습니다 .

 보드를 5 cm 이상 실장기 안에 손으로 삽입하지 마십시오 .

사용자 매뉴얼 E by SIPLACE 2 작동상의 안전

소프트웨어 버전 SC 712.1 에서 판 05/2019 2.5 장비의 작동에 관한 안전 지침

2.5.3 분말 금속 소재 콘덴서 처리에 관한 안전 지침

분말 금속 ( 예 : 탄탈룸 ) 소재 콘덴서 처리와 관련된 위험 사항이 있습니다 . 아래와 같은 위험이

존재합니다 .

– 이러한 컴포넌트가 손상된 경우 , 갑작스런 열 증가와 같은 발열성 반응이 일어날 수 있습니다 .

주위 조건이 열악한 경우 정전용량에 따라 이 발열 반응은 손상의 원인이 될 수 있습니다 .

– 이 반응은 이 컴포넌트들이 절단된 경우에 발생할 수 있습니다 .

자신이 다루는 컴포넌트가 영향을 받을 수 있는지 확인하려면 공급업체에 문의하시기 바랍니다 .

극히 드문 경우지만 폐 테이프에서 연무성 화재가 발생할 수 있는 희박한 가능성으로 인해

SIPLACE 장비의 테이프 절단기에 이러한 위험이 있을 수 있습니다 .

다음은 열악한 주변 조건의 예입니다 .

(1) 세트 테이프 사이클을 검사하는 동안 컴포넌트가 테이프 위에 남아있는 경우 ( 작업자가 이

검사 중 컴포넌트를 제거하지 않고 피더 모듈 작업을 진행할 경우에 발생 )

(2) 덮개 호일의 균열 등으로 인해 컴포넌트가 테이프 위에 남아있는 경우

(3) 컴포넌트가 테이프 위에 남아 있고 컴포넌트 또는 테이프가 규격에 맞지 않아 픽업 오류율이

높아지는 경우

분말 금속 소재 콘덴서 실장 시 위험을 최소화하기 위해 아래의 지침을 따르기 바랍니다 .

(1) 만약 컴포넌트 테이프가 수동으로 순환하고 있다면 오퍼레이터는 테이프 포켓에 남아있는

모든 컴포넌트를 제거해야 합니다 .

(2) 만약 덮개 호일에 균열이 있는 경우 오퍼레이터는 테이프 위에 남아있는 모든 컴포넌트를

제거해야 합니다 .

픽업되지 않은 탄탈룸 콘덴서가 테이프가 잘릴 때 테이프 재질을 연소시키지 않도록 하기 위해

" 픽업 오류 시 즉시 중지 " 옵션을 포함하도록 사용자 인터페이스가 확장되었습니다 . SIPLACE

Pro 에서 이 옵션을 선택해야 합니다 . 실장기에서 픽업되지 않은 컴포넌트는 컴포넌트 테이프에서

분리할 수 있을 때까지 반복해서 앞으로 이동됩니다 . 트랙이 비활성화되고 오퍼레이터에게 오류

메시지를 보내 테이프에서 탄탈룸 컴포넌트를 픽업하도록 알립니다 .

참고

픽업되지 않은 탄탈룸 콘덴서의 수동 제거

작업자가 픽업되지 않은 탄탈룸 콘덴서를 제거할 수 있는 방법은 섹션 3.8.1.3

(

147

페이지 ) 을 참조하십시오 .

2 작동상의 안전 사용자 매뉴얼 E by SIPLACE

2.5 장비의 작동에 관한 안전 지침 소프트웨어 버전 SC 712.1 에서 판 05/2019

2.5.4 SIPLACE TH/SIPLACE PP 에 대한 안전 지침

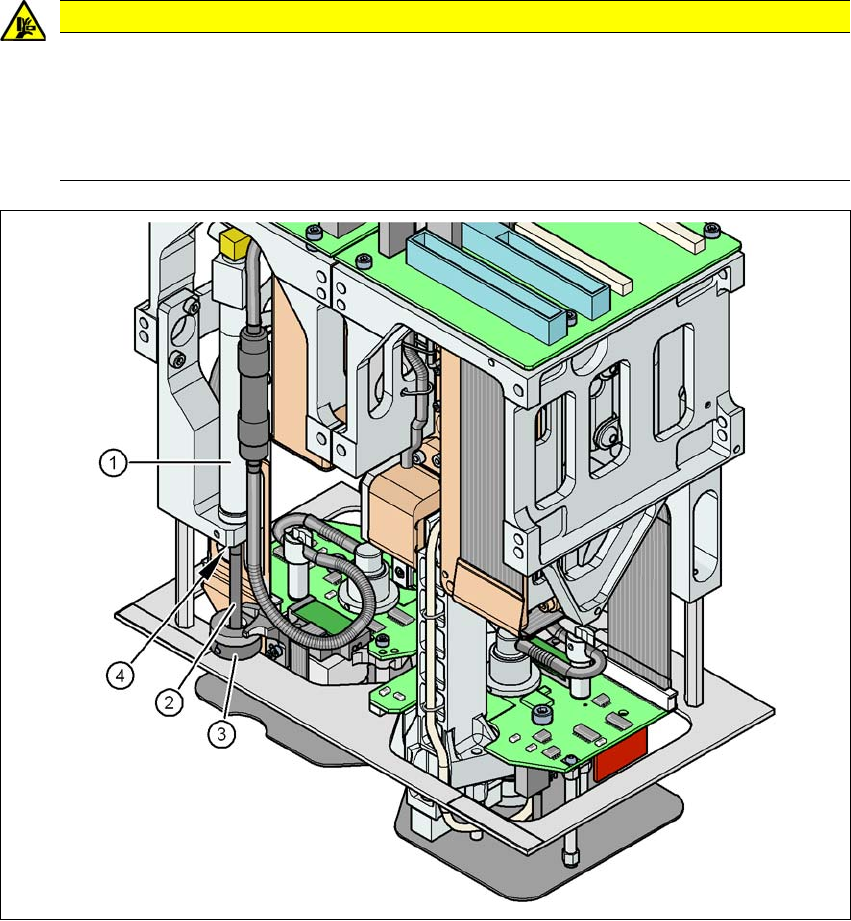

그림 2.5 - 2 SIPLACE TH/SIPLACE PP 에서 반환 장치에 의한 압착 위험

(1) 반환 장치 , 압축공기 실린더

(2) 피스톤 로드

(3) 반환 장치의 범퍼

(4) 여기서 파인더의 압착 위험

주의

SIPLACE TH/SIPLACE PP 에서의 압착 위험 !

실린더의 강한 스프링 장력으로 인해 버퍼가 상당히 빠르게 뒤로 움직여 손가락을 다칠 수

있습니다 . 피스톤 로드가 원래의 위치로 다시 이동할 때 , 동일한 경고가 SIPLACE TH 나

SIPLACE PP 의 내부에도 적용됩니다 .

 어떤 경우에도 반환 장치의 버퍼에서 Z 축을 손으로 아래로 움직이지 마십시오 .
