사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업
소프트웨어 버전 SC 712.1 에서 판 05/2019 5.5 보호 덮개의 열기 및 닫기
205
5.5 보호 덮개의 열기 및 닫기
보호 덮개는 운전 중 전기적 및 기계적으로 잠기며 열 수 없습니다 .
보호 덮개 열기 5
보호 덮개를 열려면 정지 버튼을 누릅니다 .
– 보호 덮개를 열 수 있다는 메시지가 스테이션에 나타납니다 .
– 보호 덮개가 기계적으로 풀리며 이 덮개를 열 수 있습니다 .
보호 덮개 닫기 5
보호 덮개를 닫습니다 .
시작 버튼을 누릅니다 .
– 보호 덮개가 기계적으로 잠기며 이 덮개를 더 이상 열 수 없습니다 .
관련 항목
단원 2.5.1, 69 페이지
.
5 장비를 사용하여 작업 사용자 매뉴얼 E by SIPLACE
5.6 사용자 인터페이스 소프트웨어 버전 SC 712.1 에서 판 05/2019
206
5.6 사용자 인터페이스
사용자 인터페이스는 다음 영역으로 나누어집니다 .
E by SIPLACE 장비의 보기 " 생산 " 이 표시된 사용자 인터페이스가 예시로서 표시됩니다 .
5

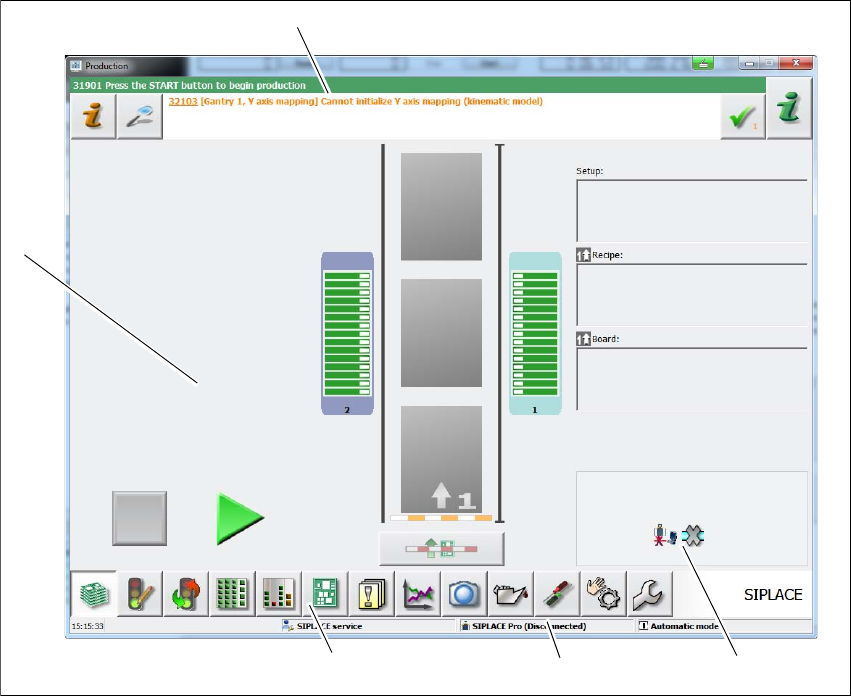

그림 5.6 - 1 " 생산 상태 보기 ( 예시 ) 에 있는 사용자 인터페이스의 요소
범례
(1) 상태 필드 ( 상태 및 오류 표시 )
(2) 변경된 구성과 추가 옵션 보기
(3) 정보 표시줄
(4) 도구 모음
(5) 처리 영역 / 디스플레이 영역
(1)
(5)
(4)
(3)
(2)
사용자 매뉴얼 E by SIPLACE 5 장비를 사용하여 작업
소프트웨어 버전 SC 712.1 에서 판 05/2019 5.6 사용자 인터페이스
207
5.6.1 상태 필드
상태 필드는 장비의 현재 상태와 가장 최근에 발생했던 오류와 실행해야 할 작업을
표시됩니다 ( 단원 5.7
(
213
페이지 ).

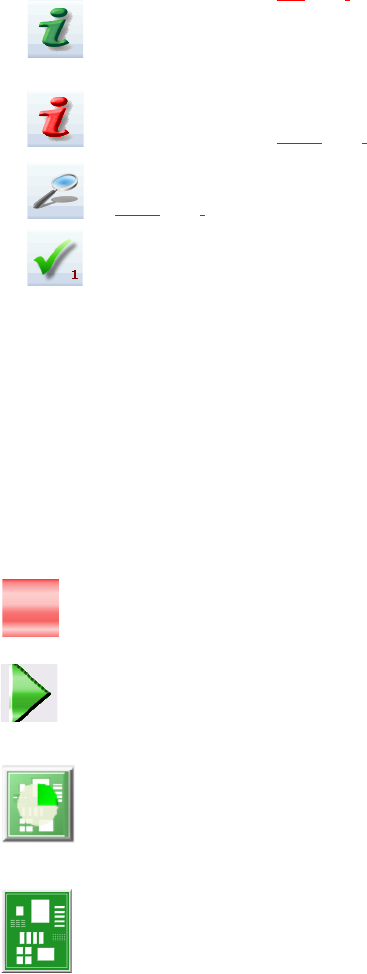

( 녹색 ) 현재 보기에 대한 상황에 맞는 온라인 도움말 기능을 시작합니다 . 현재 보기에 대한 모든
작동 컨트롤이 설명됩니다 .
( 빨간색 ) 현재 오류에 대한 가능한 원인과 적절한 솔루션을 보여주는 도움말 시스템을
시작합니다 ( 단원 5.7.1
(
214
페이지) 참조).
오류 원인 , 오류 메시지 텍스트 및 시간이 포함된 오류 날짜가 표시되는 대화 상자를 엽니다 ( 단원
5.7.1
(
214
페이지 ) 참조 ). 현재 오류에 대한 도움말 기능은 여기서도 열 수 있습니다 .
현재 표시된 오류를 상태 필드에서 삭제합니다 .
5.6.2 표시 및 처리 영역
이 영역은 설정 / 삭제 기능 , 보드 , 셋업 , 레서피에 관한 일반 정보 및 기타 정보를 위한 버튼을
보여줍니다 .
애니메이션 및 컬러 코딩된 항목을 통해 과정이나 상태 ( 예 : 편집 , 빈 로케이션 등 ) 의 설명을
도와줍니다 .
" 생산 " 보기 ( 기본 보기 ) 는 특정 작동 상태 ( 예 : 편집 , 오류 등 ) 를 나타냅니다 .
처리 중지 . 이것은 현재 처리 실행을 중지합니다 .
처리 계속 . 이것은 보드 실장을 시작하거나 계속합니다 .
실장 진행율
실장 진행율이 각 보드에 대해 차트 보기에 표시됩니다 .
처리되고 있는 보드
보드는 시스템에 의해 픽업되고 실장됩니다 . PCB 아이콘은 진한 녹색 버튼으로 표시됩니다 .
