사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.2 경고 라벨
41
2.2 경고 라벨
경고 라벨은 부드러운 PVC 필름으로 만들며 내마모 , 내광 , 방수 , 산화 방지 처리가 되어 있습니다 .
2.2.1 장비에 부착되어 있는 경고 라벨

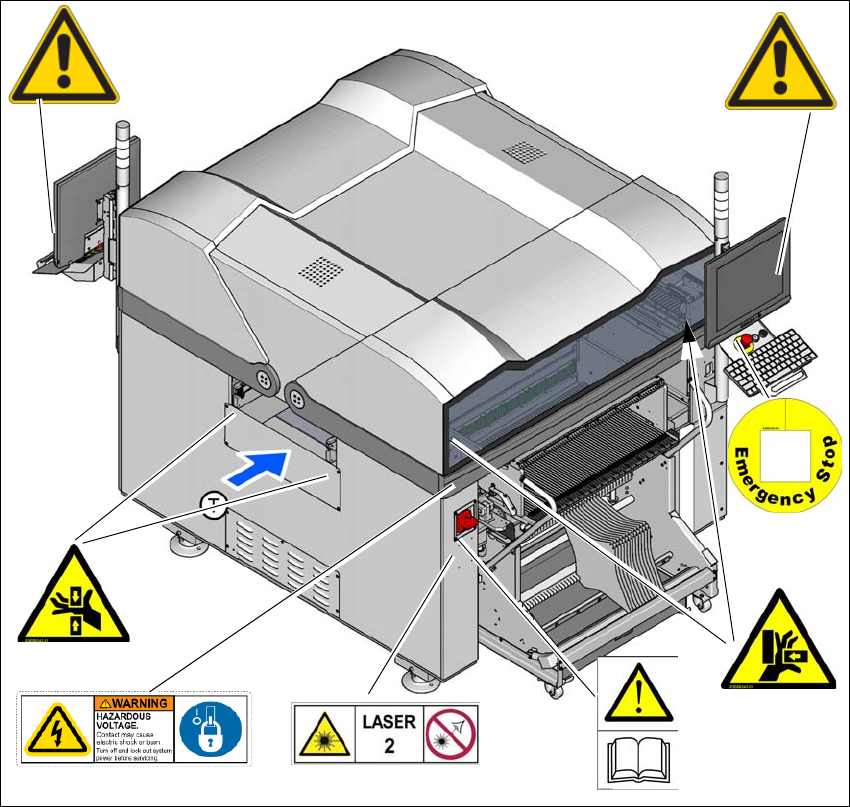

그림 2.2 - 1 ( 양면 ) 장비에 부착되어 있는 경고 라벨 - 로케이션 1
– W201, 품목 번호 03009338-01
– W203, 품목 번호 03009342-01
– W204, 품목 번호 03009343-01
– W209, 품목 번호 03009349-01
– W 810, 품목 번호 03112319-01
– 레이저 등급 2, 품목 번호 03134118-01
– W- 일반 경고 , 공급자가 공급한 모니터에 부착된 라벨
(T) PCB 이송 방향
W 203
W 209
W 204
W 201
W 810
W- 일반 경고
W- 일반 경고
레이저 등급 2
2 작동상의 안전 사용자 매뉴얼 E by SIPLACE
2.2 경고 라벨 소프트웨어 버전 SC 712.1 에서 판 05/2019
42

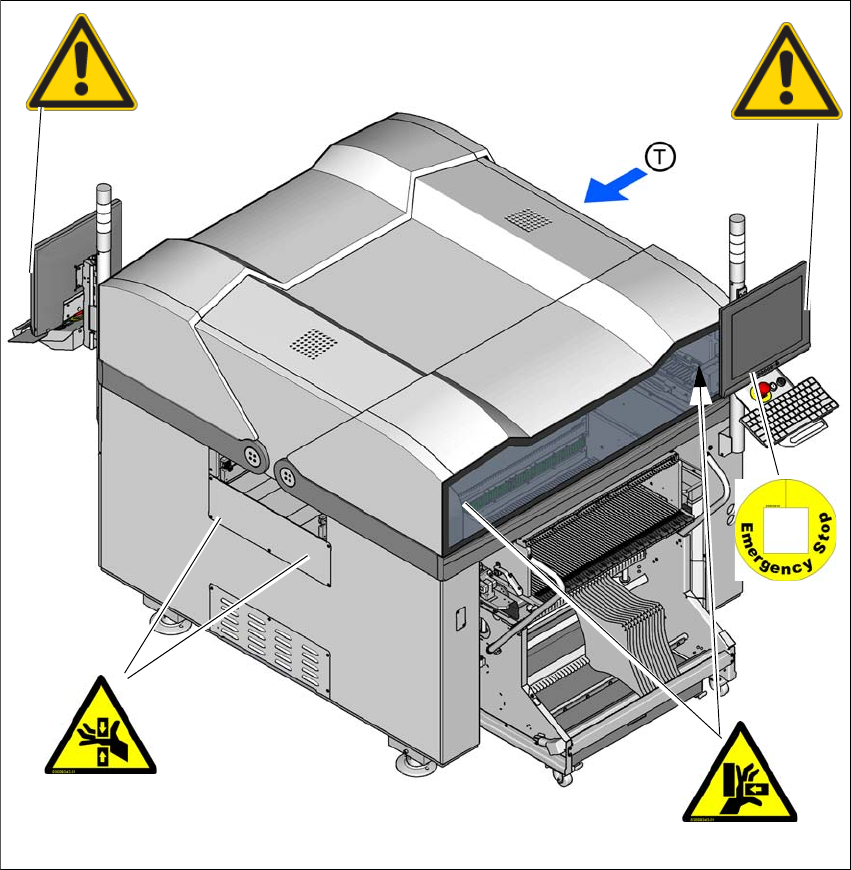

그림 2.2 - 2 ( 양면 ) 장비에 부착되어 있는 경고 라벨 - 로케이션 2
– W203, 품목 번호 03009342-01
– W204, 품목 번호 03009343-01
– W209, 품목 번호 03009349-01
– W- 일반 경고 , 공급자가 공급한 모니터에 부착된 라벨
(T) PCB 이송 방향
W 209
W 204
W 203
W- 일반 경고
W- 일반 경고
사용자 매뉴얼 E by SIPLACE 2 작동상의 안전
소프트웨어 버전 SC 712.1 에서 판 05/2019 2.2 경고 라벨
43

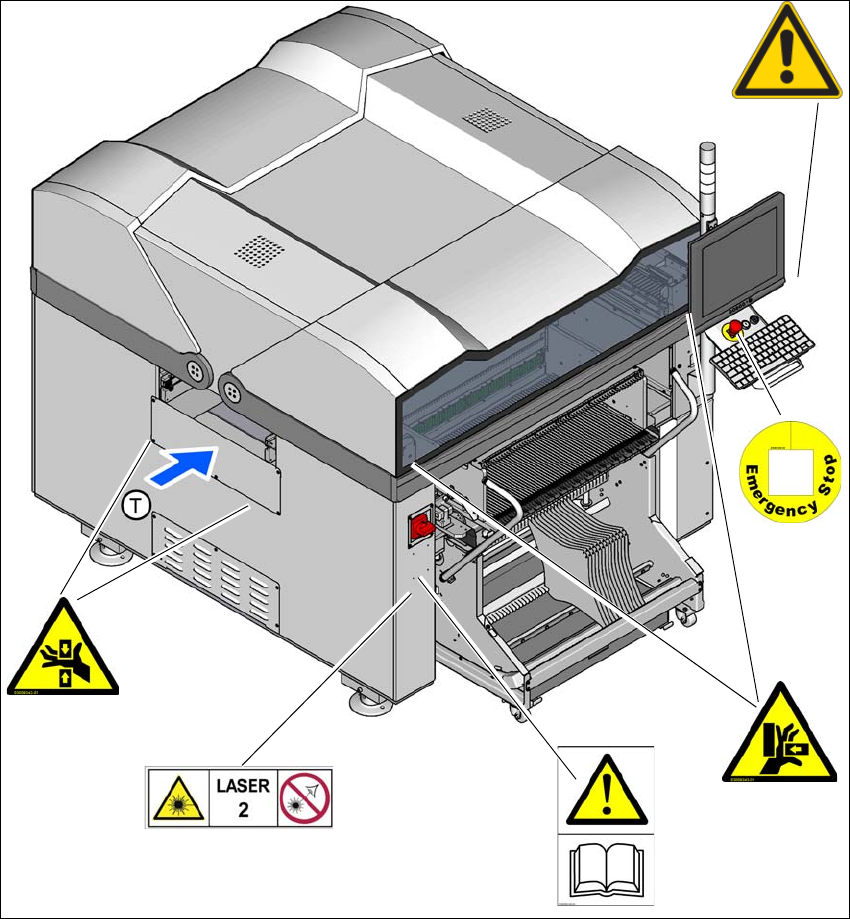

그림 2.2 - 3 ( 단면 ) 장비에 부착되어 있는 경고 라벨 - 로케이션 1
– W201, 품목 번호 03009338-01
– W203, 품목 번호 03009342-01
– W204, 품목 번호 03009343-01
– W209, 품목 번호 03009349-01
– 레이저 등급 2, 품목 번호 03134118-01
– W- 일반 경고 , 공급자가 공급한 모니터에 부착된 라벨
(T) PCB 이송 방향
W 209
W 204
W 203
W- 일반 경고
W 201
레이저 등급 2
