사용자 매뉴얼 E by SIPLACE 6 스테이션 확장 소프트웨어 버전 SC 712.1 에서 판 05/2019 6.3 SIPLACE JTF-MW 283 SIPLACE JTF-MW 는 전환 테이블 / 고 정형 테이블에 있는 트랙의 고정된 영역을 사용합니다 . – SIPLACE JTF-MW SIPLACE JTF-MW 는 하나의 카세트에서 최 대 30 개의 JEDEC 와플 팩을 저장하며 필요에 따…
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.3 SIPLACE JTF-MW 소프트웨어 버전 SC 712.1 에서 판 05/2019
282
6.3 SIPLACE JTF-MW
품목 번호 03118894Sxx SIPLACE JTF-MW
품목 번호 03126378Sxx JTF-MW 액세서리 키트 ( 선택 사용 ) 만
6

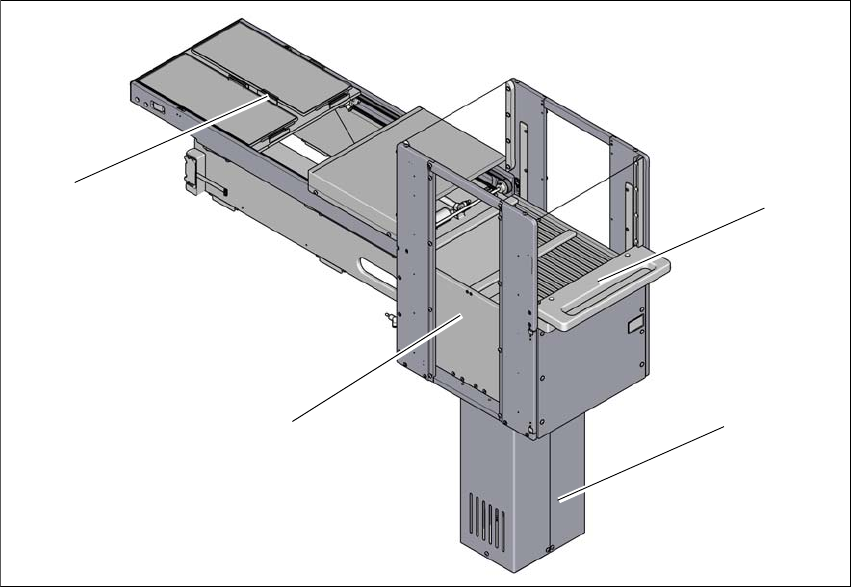

그림 6.3 - 1 SIPLACE JTF-MW
(1) 리프팅 모터 커버
(2) 공급 푸셔 어셈블리
(3) 컨베이어
(4) 매거진 장착형 타워 모듈
6.3.1 설명
SIPLACE JTF-MW 는 표준 JEDEC 와플 팩 트레이용의 빠른 자동 체인저입니다 . E by SIPLACE
장비에서는 , JTF-MW 트레이 피더를 전환 테이블이나 고정형 테이블에 설치할 수 있습니다 . 빠른
전환을 위한 전환 테이블과 함께 JTF-MW 를 제거할 수 있습니 .
(2)
(1)
(3)
(4)
사용자 매뉴얼 E by SIPLACE 6 스테이션 확장
소프트웨어 버전 SC 712.1 에서 판 05/2019 6.3 SIPLACE JTF-MW
283
SIPLACE JTF-MW 는 전환 테이블 / 고정형 테이블에 있는 트랙의 고정된 영역을 사용합니다 .
– SIPLACE JTF-MW
SIPLACE JTF-MW 는 하나의 카세트에서 최대 30 개의 JEDEC 와플 팩을 저장하며 필요에
따라 그 팩을 공급합니다 . 그러므로 여러 전환 시간에 상이한 타입의 컴포넌트를 실장기에
공급할 수 있습니다 . 6
6.3.2 개요
6

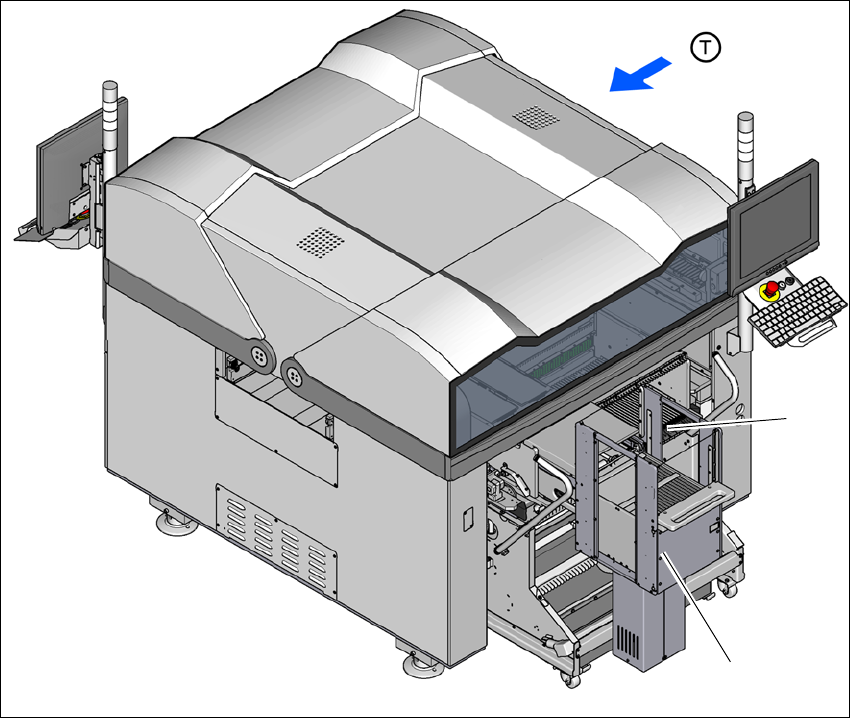

그림 6.3 - 2 E by SIPLACE 에 위치한 SIPLACE JTF-MW( 예시 : 전환 테이블 장착형 )
(1) 전환 테이블 ( 고정형 테이블 가능 )
(2) SIPLACE JTF-MW
(T) PCB 이송 방향
(1)
(2)
6 스테이션 확장 사용자 매뉴얼 E by SIPLACE
6.3 SIPLACE JTF-MW 소프트웨어 버전 SC 712.1 에서 판 05/2019
284
6.3.3 기술 데이터
6
위치 JTF-MW
치수
폭 322.40 mm
높이 946 mm
길이 1209 mm
E by SIPLACE 에서의 로케이션
로케이션 2 에서만 설치됨 / 도킹됨
JEDEC 와플 팩 트레이 사양
JEDEC 표준 : 95-1 & IEC 60286-5
저장 용량
30 개 , JEDEC 와플 팩 트레이
15 개의 쿠키 트레이 , 각 트레이에 JEDEC
트레이가 2 개 있을 수 있습니다
트레이 베이스에서 측정한 컴포넌트의
최고 높이
10.8 mm ( 제로 트레이 수준 건너뛰기 )
24.6 mm (1 트레이 수준 건너뛰기 )
38.4 mm (2 트레이 수준 건너뛰기 )
카세트
치수 (L x W x H) 344 mm x 300 mm x 228 mm
하중 전체 중량
30kg ( 쿠키 트레이 + 컴포넌트 )
최대 쿠키 트레이 한개당 중량
2.0kg, ± 10%
공압식
5 bar ~ 10 bar
압축공기 소비
28.3 NL/ 분
통신
Pogo 핀 인터페이스 , Can 버스
무게
~ 45 kg( 쿠키 트레이 및 자석 제외 )
~ 60 kg( 쿠키 트레이 및 자석 15 개 포함 )
