사용자 매뉴얼 E by SIPLACE 4 셋업 및 작동
소프트웨어 버전 SC 712.1 에서 판 05/2019 4.1 운반 및 납품 구성
171
4.1.4.4 운반 클레이트나 팔레트의 팔레트 잭 부착 지점
팔레트 잭을 표시된 지점 (A) 에만 놓습니다 . ( 그림 4.1 - 1, 페이지 167. 나중에 사용할 수 있도록
크레이트나 팔레트는 포장하여 보관해두는 것이 좋습니다 .
4
4
4.1.5 크레이트상자나 팔레트 없이 장비 운반
4.1.5.1 안전 지침
4
4
4
4
경고
장비 손상 !
크레이트나 팔레트 없이 장비를 운반할 경우 장비의 손상 위험 .
다음 단원에 수록된 정보에 유의하십시오 .
경고
관련 사고예방 규정을 준수하십시오 !
중량이 많이 나가는 물품을 운반할 때 적용되는 사고 방지 규정을 준수해야 합니다 .
경고
압착 위험 !
장비를 운반할 때 발이 압착될 위험 .
특수 안전화를 착용하십시오 .
경고
장비 손상 !
크레이트나 팔레트 없이 장비를 운반할 경우 장비의 손상 위험 .
장비를 운반하기 전 이 단원을 모두 읽으십시오 .
경고
손상 위험 !
장비를 바닥에서 끌거나 충격을 가하면 장비의 프레임에 있는 장비 다리의 나사가 손상될
수 있습니다 .
장비를 운반할 경우에는 장비의 다리가 모두 바닥에 닿지 않도록 해야 합니다 .
4 셋업 및 작동 사용자 매뉴얼 E by SIPLACE
4.1 운반 및 납품 구성 소프트웨어 버전 SC 712.1 에서 판 05/2019
172
4.1.5.2 운반 수단
장비를 운반할 때 다음의 사양을 갖춘 팔레트 잭을 사용합니다 :
4.1.5.3 장비의 팔레트 잭 부착 지점
다이어 그램 4.1 - 3(173 페이지 ) 은 팔레트에서 장비를 들어올리거나 팔레트 없이 장비를 운반할
경우 장비에 팔레트 잭를 부착하는 지점을 나타냅니다 .
4
4
4
4
포크 길이 최소 1,800 mm
들어올리는 힘 최소 5,000 kg
포크 부분이 나란히 달려있는 경우 포크 간 거리 약 420 mm
참고
장비의 손상 방지
장비를 멀리 운반할 경우 항상 팔레트와 팔레트 잭을 사용하십시오 .
경고
지게차 포크 정렬 !
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기
전에
다음 사항을 참고하십시오 .
– 지게차 포크는 PCB 컨베이어에 평행되게 정렬되어야 합니다 .
– 포크는 장비의 중앙에 정렬되어야 합니다 .
경고
지게차 포크의 과도한 이격으로 인한 손상 위험 !
지게차의 포크 사이의 간격이 늘어난다는 것은 장비가 접촉면 바깥의 지점에서
올라온다는 것을 의미하므로 , 이로 인해 장비의 프레임이 변형될 수 있고 케이블과 라인이
손상될 수 있습니다 .
포크는 장비 아래의 접촉 영역 내를 벗어나지 않는 한도 내에서 벌릴 수 있습니다(그림
4.1 - 3, 페이지 173).
경고
한 면에 적재함으로 인한 손상 위험 !
예를 들어 장비를 기울여 장비의 다를 한 면에 적재하면 , 이로 인해 장비의 다리가 변형될
수 있습니다 .
장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 .
지게차의 포크와 장비 사이에 단단한 지지층을 놓으십시오 .
기계를 들어올리는 동안 보조 작업자가 이 과정을 보게 하여 장비가 한 면으로
기울어지지 않도록 하십시오 .
사용자 매뉴얼 E by SIPLACE 4 셋업 및 작동
소프트웨어 버전 SC 712.1 에서 판 05/2019 4.1 운반 및 납품 구성
173
4

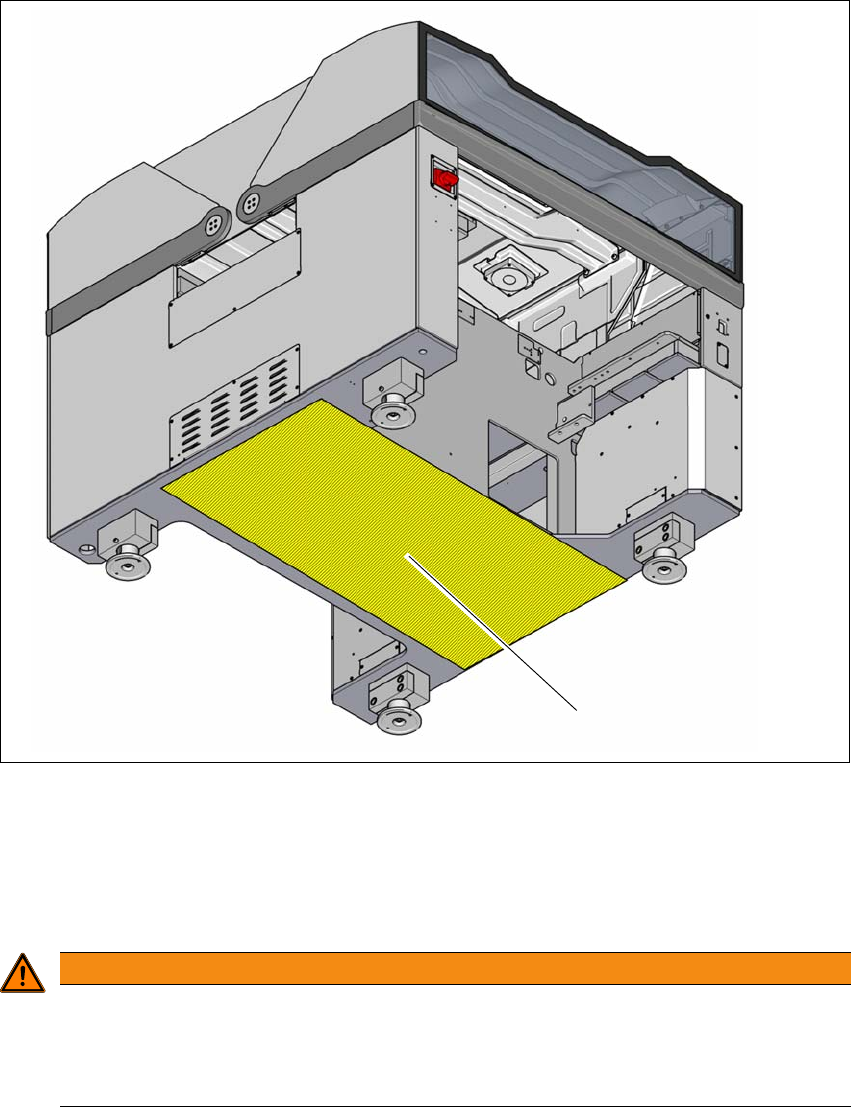

그림 4.1 - 3 접촉면 - 포크를 PCB 운반 방향과 평행하게 위치할 것
(1) 팔레트 잭 포크의 접촉면
4.1.5.4 장비 운반 시 유의해야 할 사항
4
(1)
경고
손상 위험 !
장비를 바닥에서 끌거나 충격을 가하면 장비의 프레임에 있는 장비 다리의 나사가 손상될
수 있습니다 .
장비를 운반할 경우에는 장비의 다리가 모두 바닥에 닿지 않도록 해야 합니다 .
