사용자 매뉴얼 E by SIPLACE 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC 712.1 에서 판 05/2019 3.8 E by SIPLACE 용 피더 모듈
149
3

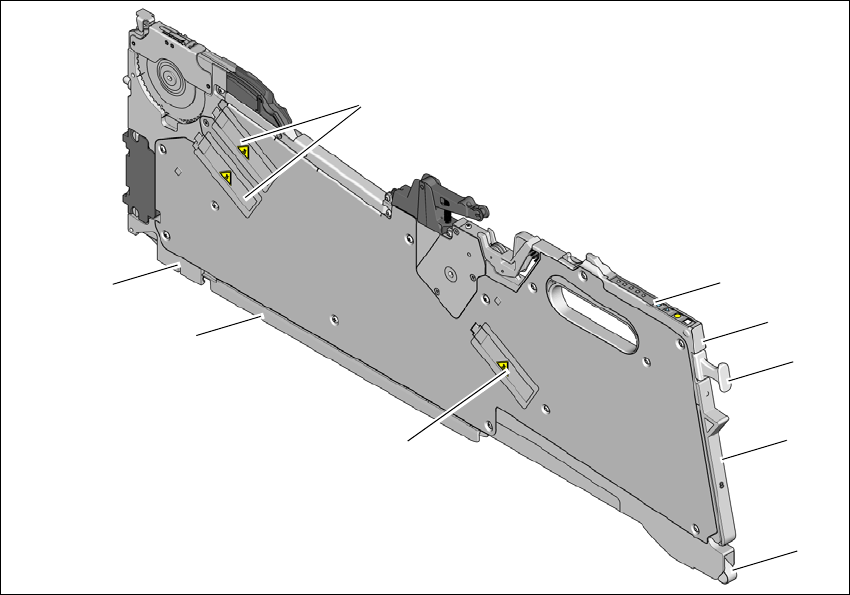

그림 3.8 - 2 8mm E 테이프 피더 모듈 - 후면도
(1) 테이프 스프링이 있는 테이프 가이드 채널 입구
(2) 커버 호일 컨테이너의 플랩
(3) 분리 핸들 , 잠겨있음
(4) 상태 디스플레이
(5) 오퍼레이터 패널
(6) 테이프 컨베이어의 드라이브 모터
(7) 앞쪽 슬라이더 가이드
(8) 뒷쪽 슬라이더 가이드
(9) 커버 호일 팩킹 장치의 드라이브 모터
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3 기술 데이터 및 어셈블리 사용자 매뉴얼 E by SIPLACE
3.8 E by SIPLACE 용 피더 모듈 소프트웨어 버전 SC 712.1 에서 판 05/2019
150
3.8.2 SIPLACE SmartFeeder E 의 기술 데이터
일반적으로 E by SIPLACE 에서 나온 테이프 피더 모듈은 길이가 약 587mm, 높이가 약
200mm 입니다 . 기술 데이터는 아래의 표에 기재되어 있습니다 .
3
테이프 포켓의 맨 위 가장자리 위에 있는 간섭 윤곽의 최대 높이는 ≤ 3 mm. 피더 모듈에 위로
돌출되는 어떠한 플랩도 보이지 않고 또한 피더 모듈이 전환 테이블에 고정되어 있으므로 헤드
충돌의 위험은 최소한으로 줄어듭니다 .
테이프 피더 모듈 품목 번호 L x H
[mm]
폭
[mm]
장소 이송
증가계수
[mm]
테이프의
최대 높이
[mm]
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22.9 2 1/2/4/8 3.5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10.8 1 1/2/4/8 3.5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22.6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22.6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34.4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46.2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58.0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 00141676 587x200 69.8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72mm E
*b
n.a. 587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88mm E
*b
n.a. 587x200 105.2 6 4 - 96*
a
25
테이프 릴 178 ~ 483mm( 직경 : (7" - 19")
전환 시간 ≤ 8초
*)a 4mm 단계로
*)b 주문 시
사용자 매뉴얼 E by SIPLACE 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC 712.1 에서 판 05/2019 3.9 대체할 수 있는 E by SIPLACE 피더 모듈
151
3.9 대체할 수 있는 E by SIPLACE 피더 모듈
3.9.1 SIPLACE StickFeeder E
품목 번호 00288207-xx SIPLACE StickFeeder E
E by SIPLACE 용 SIPLACE StickFeeder E 를 어떠한 E by SIPLACE 피더 테이블에도 사용할 수
있습니다 . E by SIPLACE 용 StickFeeder 에는 피더 테이블에 트랙이 10 개 있을 것입니다 .
3

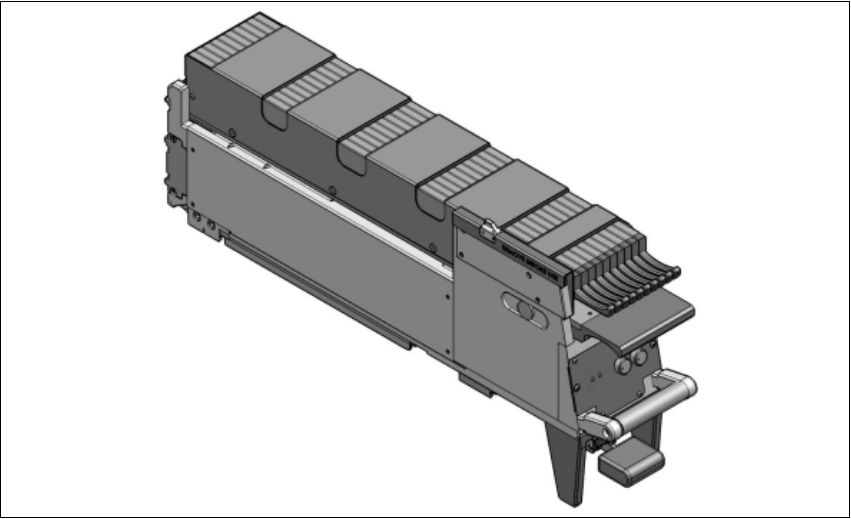

그림 3.9 - 1 SIPLACE StickFeeder E
3.9.2 운전 , 설정 및 기술 데이터
운전 , 설정 및 기술 데이터는 StickFeeder E 작업 가이드에 수록되어 있습니다 ,
[ 품목 번호 : 00198626-xx]
