4 Guida online del SITEST Manuale software per il programma SITEST su SIPLACE S-25HM e SIPLACE HS-50
Versione software 502.xx edizione 11/00
22
Portale 4
Preimpostazione parte P ed equalizzazione tacho assi portale 4
Calibratura offset degli assi portale 4
Equalizzazione tacho degli assi x/y 4
Imposta parte P dell’asse x 4
Imposta parte P dell’asse y 4
4.2 Vista generale della Guida online
Per ottenere le informazioni di guida, il SITEST vi mette a disposizioni le seguenti possibilità. 4
4.3 Guida online su procedure specifiche
Aprendo il menu Guida sulla barra del menu si potrà richiamare il sottomenu Sommario. Potete
poi accedere direttamente all’argomento richiesto facendo clic sulla scheda Sommario ed Indice
oppure mediante Cerca. 4
4.4 Guida diretta (contestuale sensitiva) sugli oggetti visualizzati
Combinando i tasti „Shift-F1“ si può lanciare il comando Guida diretta. Il puntatore del mouse cam-
bierà allora la forma. Facendo clic in seguito sulle viste, menu o icone, si otterrà la Guida relativa
agli oggetti visualizzati. 4
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 4 Guida online del SITEST
Versione software 503.xx Edizione 02/03
23
4.5 Pulsanti di comando della Guida
Si può aprire la Guida online della vista corrente facendo clic sul simbolo : 4
4

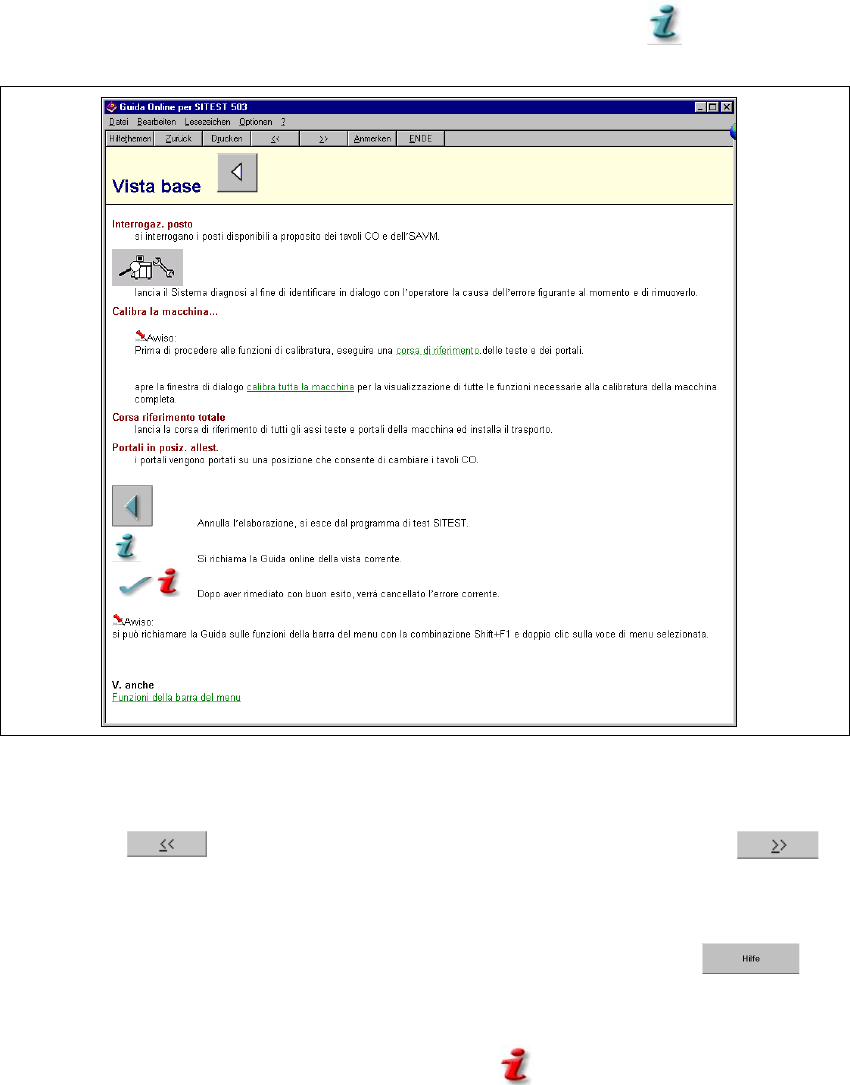

Abb. 4 - 1 Guida online sulla vista base del SITEST
Facendo clic sul testo sottolineato in colore verde avrete accesso all’argomento. 4
Con i pulsanti potete ritornare all’argomento precedente e con il pulsante
potete avanzare all’argomento successivo. 4
4
Per il dialogo è a disposizione un pulsante di comando Guida. Facendo clic su si
aprirà la Guida relativa al dialogo completo. 4
4
Se vi arriva un messaggio di errore, fate clic sul simbolo . 4
Verrà visualizzata la Diagnosi corredata dalla Guida online relativa all’errore visualizzato. 4
4
5 Interfaccia utente SITEST Manuale software per il programma SITEST su SIPLACE S-25HM e SIPLACE HS-50
Versione software 502.xx edizione 11/00
24
5 Interfaccia utente SITEST
5.1 Significato dei simboli nella barra informazioni
Una volta installato il SITEST, sulla barra informazioni verranno visualizzati i seguenti simboli: 5
5
5
(verde) apre la Guida contestuale sensitiva relativa alla vista corrente 5
5
(rosso) apre il sistema di Guida per indicare possibili cause dell’errore corrente e
le misure di rimedio. 5
5
quando si sarà riusciti a rimediarlo, l’errore corrente verrà cancellato. 5
5
5.2 Richiamare SITEST
Æ Sulla vista base fare clic su Vista → Avvia SITEST.
Oppure
Æ sull’interfaccia utente della stazione fate clic sul simbolo . Si avvierà il programma di
test.
