Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
35
6.2.3.2 Funzioni assi della testa a revolver
6
figura 1 di 1 figura 6
Posiz. dest. [Digit]
Immissione della
posizione di destinazione
richiesta dell’asse
selezionato.
Tipo posizion.
Indica in che modo vada
posizionato l’asse.
Funzioni generali
Pos. piastr. calibr.
Nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
Con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli segmenti
verranno visualizzate graficamente sul monitor.
Asse
Asse z
Attiva le funzioni di
impostazione dell’asse z.
Asse dp
Attiva le funzioni di
impostazione dell’asse dp.
Asse stella
Attiva le funzioni di
impostazione dell’asse stella.
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Pos. di start [Digit]
Immissione della posizione di avvio
richiesta per l’asse selezionato.
Posiz. dest. [Digit]
Immissione della posizione di
destinazione richiesta per l’asse
selezionato.
Tipo posizion.
Indica in che modo vada
posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante
l’operazione continua l’asse si
trova sulla posizione di start
rispettivamente sulla posizione di
destinazione.
Correz. punto zero [Digit]
Corregge per il valore prescritto il punto di riferimento.
Posiz. massimale [Digit]
Indica la posizione massimale raggiungibile dall’asse.
Posiz. minimale [Digit]
Indica la posizione minimale raggiungibile dall’asse.
Funzioni comuni
Corsa riferimento asse...
Movimenta in riferimento l’asse attivato.
Equalizzazione Tacho...
Avvia l’operazione continua per l’impostazione della velocità
dell’asse selezionato ed apre la finestra di dialogo
equalizzazione tacho per la visualizzazione dei valori rilevati.
Imposta parte P...
Apre la finestra di dialogo imposta parte P per la prescrizione
dei parametri necessari.
Operazione continua stella
Apre la finestra di dialogo operazione continua asse per la
prescrizione del tempo di attesa dell’operazione continua e
per ciclare l’asse stella in operazione continua.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
36

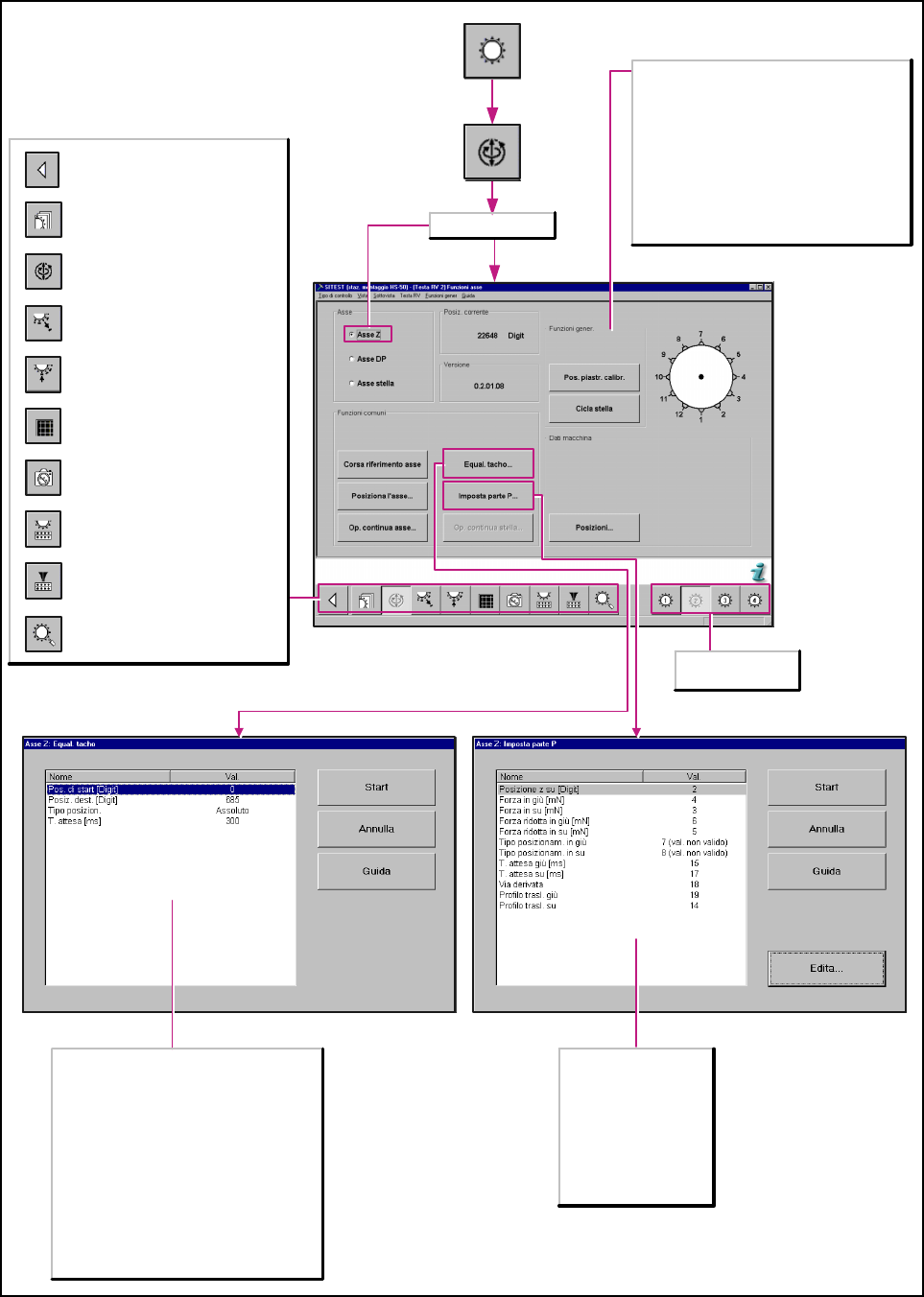

6.2.3.2.1 Funzioni dell’asse z della testa a revolver
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Selezionato asse z
Funzioni generali
Pos. piastr. calibr.
Nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
Con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli segmenti
verranno visualizzate graficamente sul monitor.
Seleziona la testa
a revolver 1-4.
Posizione z su [Digit]
Forza in giù
Forza in su
Tipo posizionam. in giù
Tipo posizionam. in su
T. attesa giù [msec]
T. attesa su [msec]
Via derivata
Grado forza in giù
Grado forza in su
Pos. di start [Digit]
Posiziona l’asse selezionato sulla posizione di
avvio prescritta.
Posiz. dest. [Digit]
Posiziona l’asse selezionato sulla posizione di
destinazione prescritta.
Tipo posizion.
Indica in che modo vada posizionato l’asse.
T. attesa [msec]
Indica per quanto tempo durante l’operazione
continua l’asse si trova sulla posizione di start
rispettivamente di destinazione.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
37

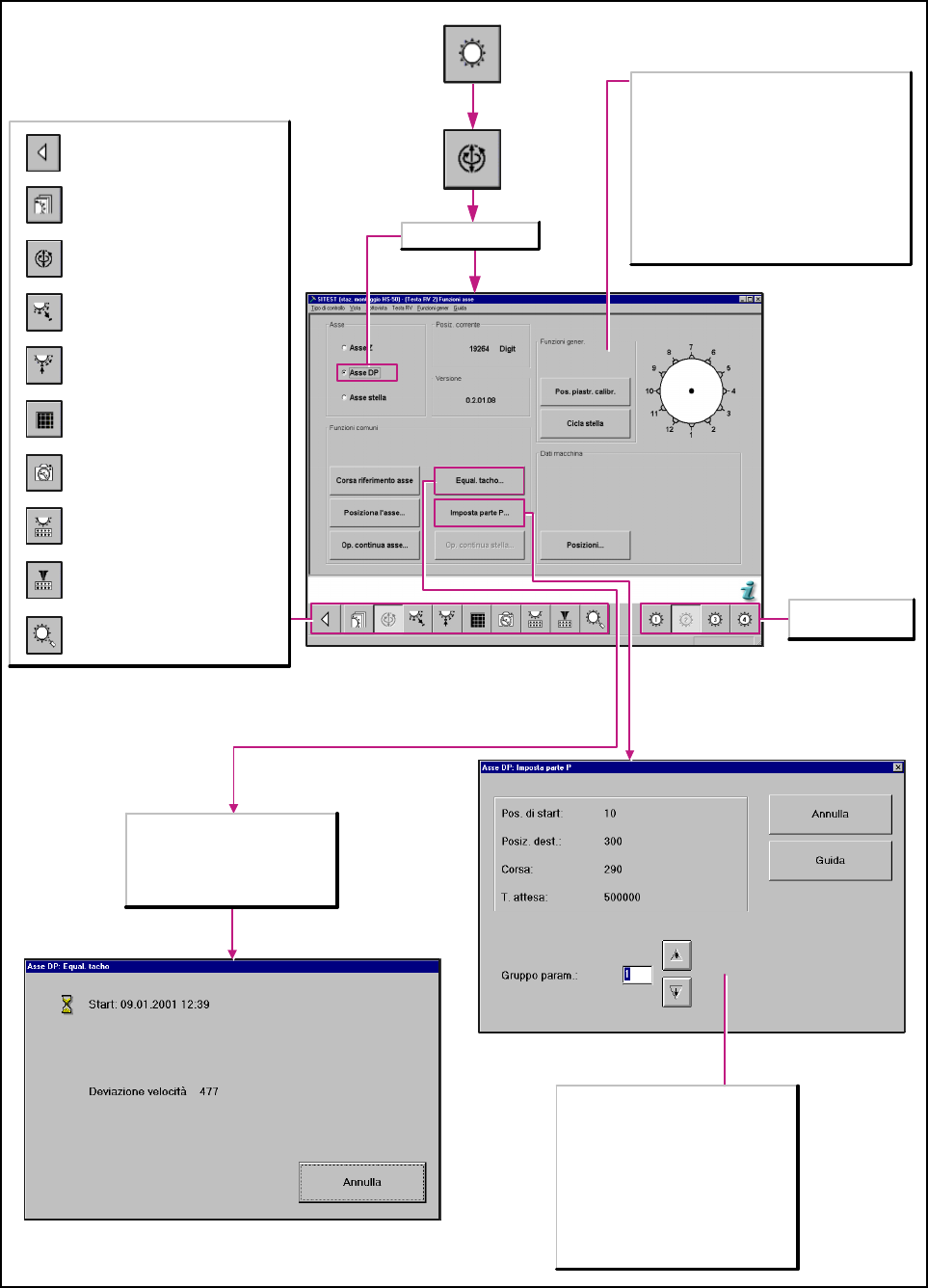

6.2.3.2.2 Funzioni dell’asse dp della testa a revolver
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Funzioni generali
Pos. piastr. calibr.
Nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
Con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli segmenti
verranno visualizzate graficamente sul monitor.
Avvia l’operazione continua per
l’impostazione della velocità
dell’asse DP ed apre la finestra di
dialogo equalizzazione tacho per la
visualizzazione dei valori rilevati.
A seconda del gruppo parametri
impostato la distanza di posizionamento
verrà o aumentata o diminuita.
Imposta il gruppo parametri richiesto da
1 a 10 e visualizza i valori rilevati per
- posizione di start
- posizione di destinazione
- distanza di traslazione
- tempo di attesa.
Selezionato asse DP
