Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
37
6.2.3.2.2 Funzioni dell’asse dp della testa a revolver
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Funzioni generali
Pos. piastr. calibr.
Nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
Con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli segmenti
verranno visualizzate graficamente sul monitor.
Avvia l’operazione continua per
l’impostazione della velocità
dell’asse DP ed apre la finestra di
dialogo equalizzazione tacho per la
visualizzazione dei valori rilevati.
A seconda del gruppo parametri
impostato la distanza di posizionamento
verrà o aumentata o diminuita.
Imposta il gruppo parametri richiesto da
1 a 10 e visualizza i valori rilevati per
- posizione di start
- posizione di destinazione
- distanza di traslazione
- tempo di attesa.
Selezionato asse DP
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
38

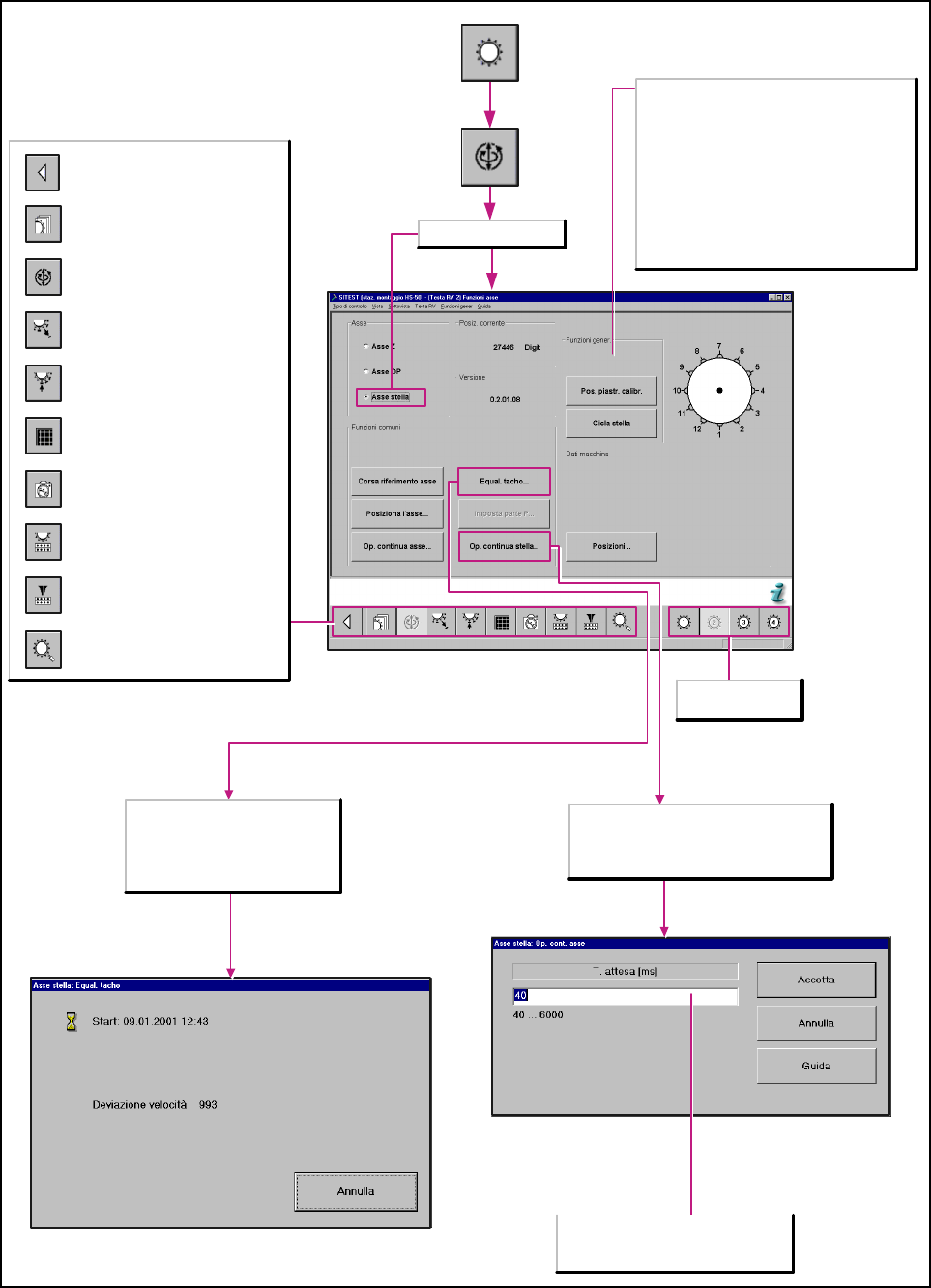

6.2.3.2.3 Funzioni dell’asse stella della testa a revolver
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Funzioni generali
Pos. piastr. calibr.
Nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
Con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli segmenti
verranno visualizzate graficamente sul monitor.
Seleziona la testa
a revolver 1-4.
Apre la finestra di dialogo operazione
continua asse per la prescrizione del tempo
di attesa dell’operazione continua e per
ciclare l’asse stella in operazione continua.
Avvia l’operazione continua per
l’impostazione della velocità
dell’asse stella ed apre la finestra di
dialogo equalizzazione tacho per la
visualizzazione dei valori rilevati.
T. attesa [msec]
Sul campo immissione digitare il valore
richiesto entro i valori limiti indicati.
Selezionato asse stella
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
39
6.2.3.3 Funzioni della testa a revolver sul circuito di tenuta e scarto
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Circuito di scarto
Vuoto
On/Off
Accende o spegne il vuoto sul circuito di
scarto.
Aria esausta
On/Off
Accende o spegne l’aria esausta sul
circuito di scarto.
Inizializza motore a passo
Muove il motore a passo su una posizione
di riferimento definita. La punteria della
valvola si trova poi su aria esausta.
Stazione di rotazione
Gira in dentro
Viene attivato l’orientamento in dentro del
comando dp. Con ciò si gira la bussola. .
Gira in fuori
Viene attivato l’orientamento in fuori del
comando dp. Con ciò si gira la bussola.
Inizializza motore a passo
Orienta in dentro e in fuori la stazione dp.
Circuito di tenuta
Vuoto sul circuito di tenuta
Controlla tutto il vuoto sul circuito di
tenuta.Il valore misurato verrà visualizzato
al di sopra del pulsante di comando.
Chiudi le pipette
Chiude il vuoto delle pipette sul circuito di
tenuta.
