6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
40
6.2.3.4 Funzioni testa a revolver sul circuito di montaggio e prelievo
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Segm.
Indica il numero del segmento.
aperto [mbar]
Visualizza il valore in mbar rilevato tramite
il test del vuoto a valvola aperta sul
circuito di montaggio e prelievo.
chiuso [mbar]
Visualizza il valore in mbar rilevato tramite
il test del vuoto a valvola chiusa sul
circuito di montaggio e prelievo.
Cicla stella
Con questa funzione si può ciclare
la stella. Ad ogni clic sul pulsante di
comando si avanza di un
segmento. Le posizioni dei singoli
segmenti verranno visualizzate
graficamente sul monitor.
Circuito di montaggio e di prelievo
Vuoto
On/Off
Accende o spegne il vuoto sul circuito di montaggio ossia di
prelievo.
Aria esausta
On/Off
Accende o spegne l’aria esausta sul circuito di montaggio ossia
di prelievo.
Inizializza motore a passo
Muove il motore a passo su una posizione di riferimento
definita. La punteria della valvola si trova poi su aria esausta.
Test del vuoto
Esegue il test del vuoto per la pipetta ciclata sul circuito di
montaggio e prelievo, e visualizza i valori misurati a valvola
aperta o chiusa al di sopra del pulsante di comando.
Misura il vuoto
Controlla il valore completo del vuoto su tutto il circuito. Il valore
misurato verrà visualizzato al di sopra del pulsante di comando.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
41
6.2.3.5 Funzioni Mapping RV della testa a revolver
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Mapping RV
Trasporto 1/2
Selezione della traccia di trasporto 1/2.
Piastre Mapping
Selezione delle piastre Mapping.
Start
Esegue la corsa Mapping con il portale selezionato sulla
traccia di trasporto selezionata e una volta conclusa con
successo, ne memorizza automaticamente i dati rilevati.
I valori x-ind, y-ind, xs[µm], ys[µm], xd[µm] e
yd[µm] descrivono il disallineamento della
piastrina Mapping dopo la corsa Mapping.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
42

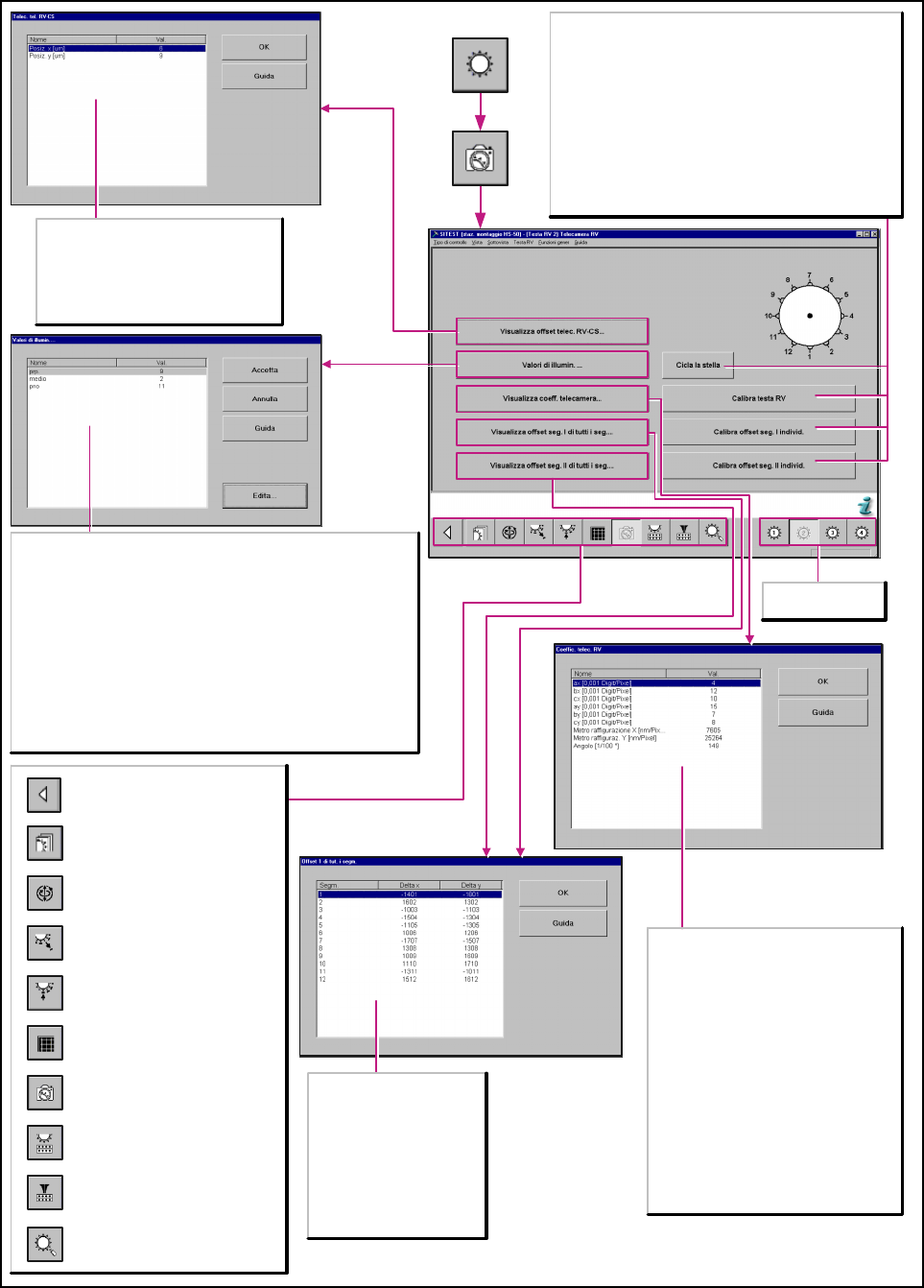

6.2.3.6 Funzioni telecamera RV
6
figura 1 di 1 figura 6
perp.
L’impostazione dell’illuminazione su livello perpendicolare è idonea
all’illuminazione di piedini riflettenti, componenti di ceramica e corpi di
componenti chiari.
medio
L’impostazione dell’illuminazione su livello medio è idonea
all’illuminazione di un vasto spettro di componenti. In caso di componenti
di ceramica, corpi chiari di componenti, µBGAs e Flip Chips però i valori
andrebbero impostati solo a bassa intensità.
pno
L’impostazione dell’illuminazione su livello piano è idonea
all’illuminazione dei BGAs, µBGAs, Flip-Chips, J-Lead (PLCC), Melfs e
componenti con collegamenti convessi.
Segm.
Visualizza il numero dei
segmenti.
Delta x
Visualizza il valore tra stella e
segmento in direzione x.
Delta y
Visualizza il valore tra stella e
segmento in direzione y.
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Posiz. x [µm]
Visualizza il valore in µm tra telecamera
RV e telecamera CS in direzione x.
Posiz. y [µm]
Visualizza il valore in µm tra telecamera
RV e telecamera CS in direzione y.
Seleziona la testa
a revolver 1-4.
I valori ax, bx, cx, ay, by e cy descrivono
una matrice di trasformazione omogenea.
Trattasi della trasformazione del sistema
coordinate macchina [Digit] in relazione
alla telecamera [Pixel].
Metro raffigurazione X [nm/Pixel]
Mostra il calcolo dei valori xµ. Sono le
dimensioni dei Pixel in [nm] che si
riferiscono all’asse della macchina.
Metro raffigurazione Y [nm/Pixel]
Mostra il calcolo dei valori yµ. Sono le
dimensioni dei Pixel in [nm] che si
riferiscono all’asse della macchina.
Angolo [1/100*]
Visualizza la rotazione della telecamera
rispetto al sistema coordinate di macchina.
Cicla la stella
Con questa funzione si può ciclare la stella. Facendo clic sul
pulsante di comando si avanza di un segmento. Le posizioni
dei singoli segmenti verranno visualizzate graficamente sul
monitor.
Calibra testa RV
Determina i fattori di calibratura della telecamera RV, l’offset
segmento I (sopra), l’offset segmento II (sotto) e l’offset
telecamera RV-CS.
Calibra offset seg. I/II singolarm.
Determina la distanza del centro della telecamera RV
dall’asse di rotazione del segmento corrente.
