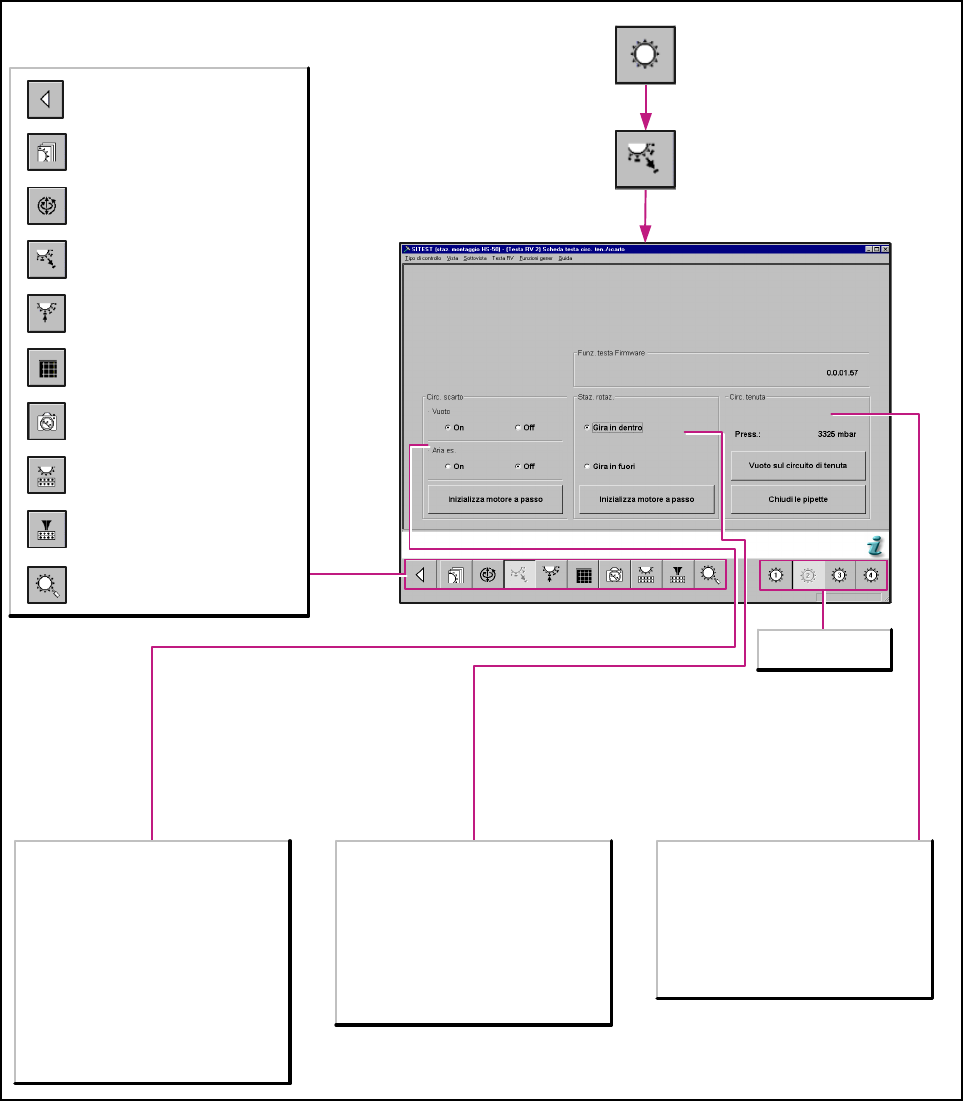

6.2.3.3 Funzioni della testa a revolver sul circuito di tenuta e scarto
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Circuito di scarto
Vuoto
On/Off
Accende o spegne il vuoto sul circuito di
scarto.
Aria esausta
On/Off
Accende o spegne l’aria esausta sul
circuito di scarto.
Inizializza motore a passo
Muove il motore a passo su una posizione
di riferimento definita. La punteria della
valvola si trova poi su aria esausta.
Stazione di rotazione
Gira in dentro
Viene attivato l’orientamento in dentro del
comando dp. Con ciò si gira la bussola. .
Gira in fuori
Viene attivato l’orientamento in fuori del
comando dp. Con ciò si gira la bussola.
Inizializza motore a passo
Orienta in dentro e in fuori la stazione dp.
Circuito di tenuta
Vuoto sul circuito di tenuta
Controlla tutto il vuoto sul circuito di
tenuta.Il valore misurato verrà visualizzato
al di sopra del pulsante di comando.
Chiudi le pipette
Chiude il vuoto delle pipette sul circuito di
tenuta.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
40

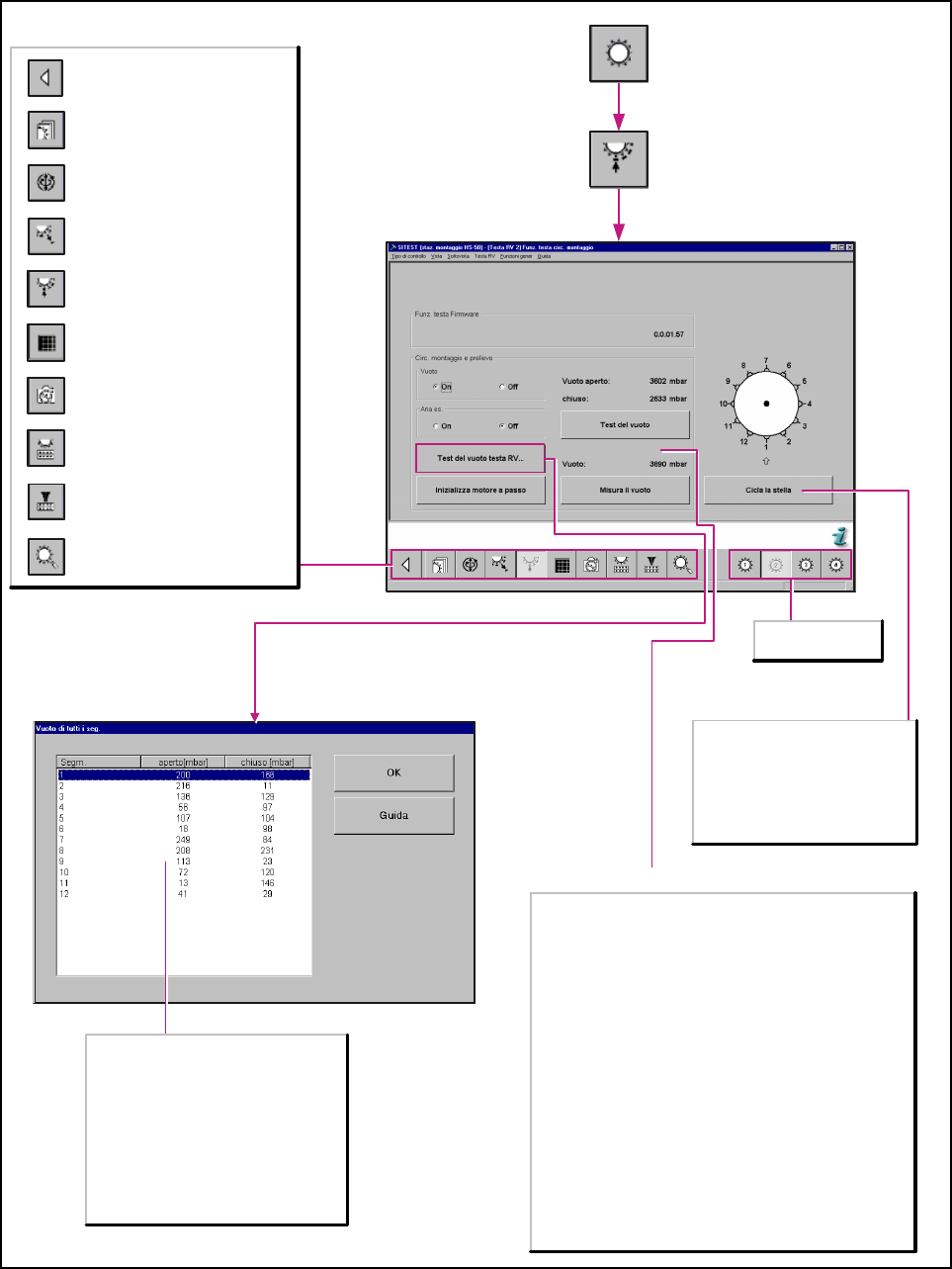

6.2.3.4 Funzioni testa a revolver sul circuito di montaggio e prelievo
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Segm.
Indica il numero del segmento.
aperto [mbar]
Visualizza il valore in mbar rilevato tramite
il test del vuoto a valvola aperta sul
circuito di montaggio e prelievo.
chiuso [mbar]
Visualizza il valore in mbar rilevato tramite
il test del vuoto a valvola chiusa sul
circuito di montaggio e prelievo.
Cicla stella
Con questa funzione si può ciclare
la stella. Ad ogni clic sul pulsante di
comando si avanza di un
segmento. Le posizioni dei singoli
segmenti verranno visualizzate
graficamente sul monitor.
Circuito di montaggio e di prelievo
Vuoto
On/Off
Accende o spegne il vuoto sul circuito di montaggio ossia di
prelievo.
Aria esausta
On/Off
Accende o spegne l’aria esausta sul circuito di montaggio ossia
di prelievo.
Inizializza motore a passo
Muove il motore a passo su una posizione di riferimento
definita. La punteria della valvola si trova poi su aria esausta.
Test del vuoto
Esegue il test del vuoto per la pipetta ciclata sul circuito di
montaggio e prelievo, e visualizza i valori misurati a valvola
aperta o chiusa al di sopra del pulsante di comando.
Misura il vuoto
Controlla il valore completo del vuoto su tutto il circuito. Il valore
misurato verrà visualizzato al di sopra del pulsante di comando.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
41

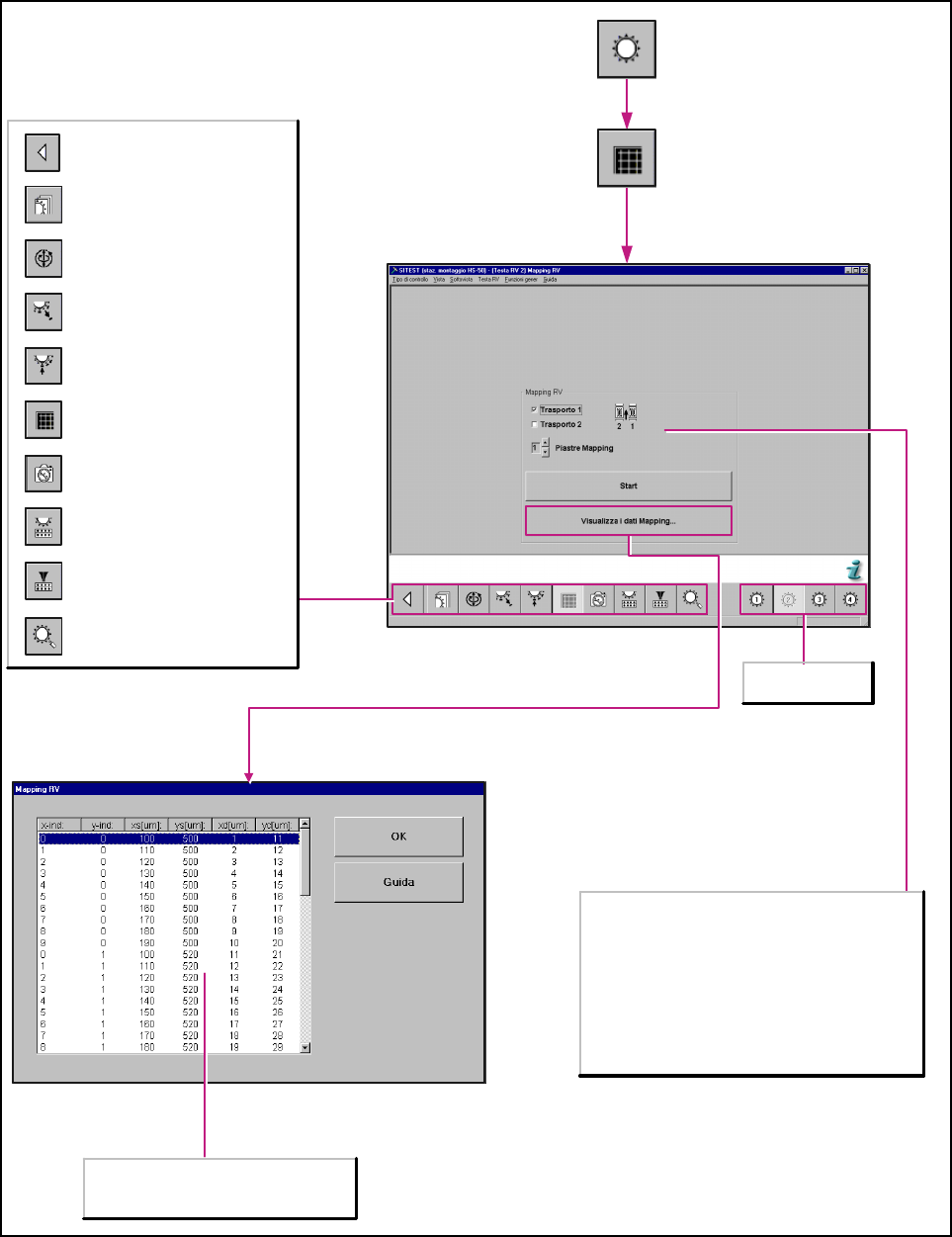

6.2.3.5 Funzioni Mapping RV della testa a revolver
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Mapping RV
Trasporto 1/2
Selezione della traccia di trasporto 1/2.
Piastre Mapping
Selezione delle piastre Mapping.
Start
Esegue la corsa Mapping con il portale selezionato sulla
traccia di trasporto selezionata e una volta conclusa con
successo, ne memorizza automaticamente i dati rilevati.
I valori x-ind, y-ind, xs[µm], ys[µm], xd[µm] e
yd[µm] descrivono il disallineamento della
piastrina Mapping dopo la corsa Mapping.
