6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
44

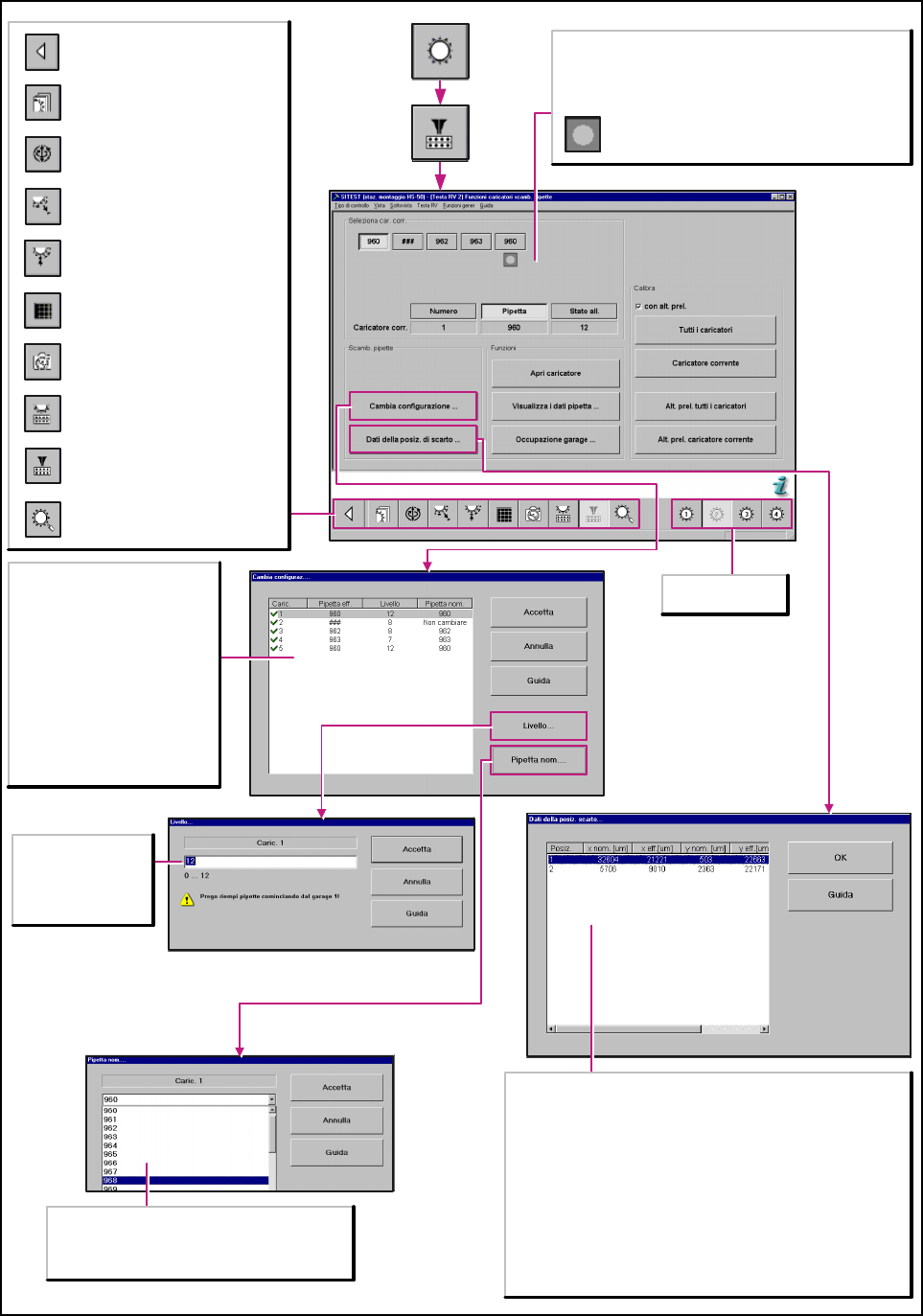

6.2.3.8 Funzioni caricatore dello scambiatore pipette della testa a revolver
6
figura 1 di 2 figura 6
Selezionare il caricatore corrente
Attivando i pulsanti Numero, *Pipetta e Stato all. non verrà
lanciata nessuna azione sulla macchina. Sarà soltanto una
scelta.
Rappresenta la posizione di
scarto.
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Posiz.
Visualizza il numero della posizione di scarto.
x nom. [µm]
Visualizza le posizioni x prescritte del caricatore selezionato.
x eff.[µm]
Visualizza le posizioni x del caricatore selezionato rilevate calibrando.
y nom.[µm]
Visualizza le posizioni y prescritte del caricatore selezionato.
y eff. [µm]
Visualizza le posizioni y del caricatore selezionato rilevate calibrando.
Pipetta nom
selezionate il tipo di pipetta come pipetta nominale.
Verrà poi accettata come pipetta effettiva cliccando
sul pulsante di comando Accetta.
Livello
Immettete lo stato di
allestimento richiesto
entro i valori limite
indicati.
Caric.
Visualizza il caricatore corrente
Pipetta eff.
Visualizza quale tipo di pipetta sia
allestita nel caricatore selezionato.
Livello
Visualizza quante pipette siano
allestite nel caricatore corrente.
Pipetta nom.
Visualizza il tipo di pipetta
prescritto per un caricatore.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
45
6

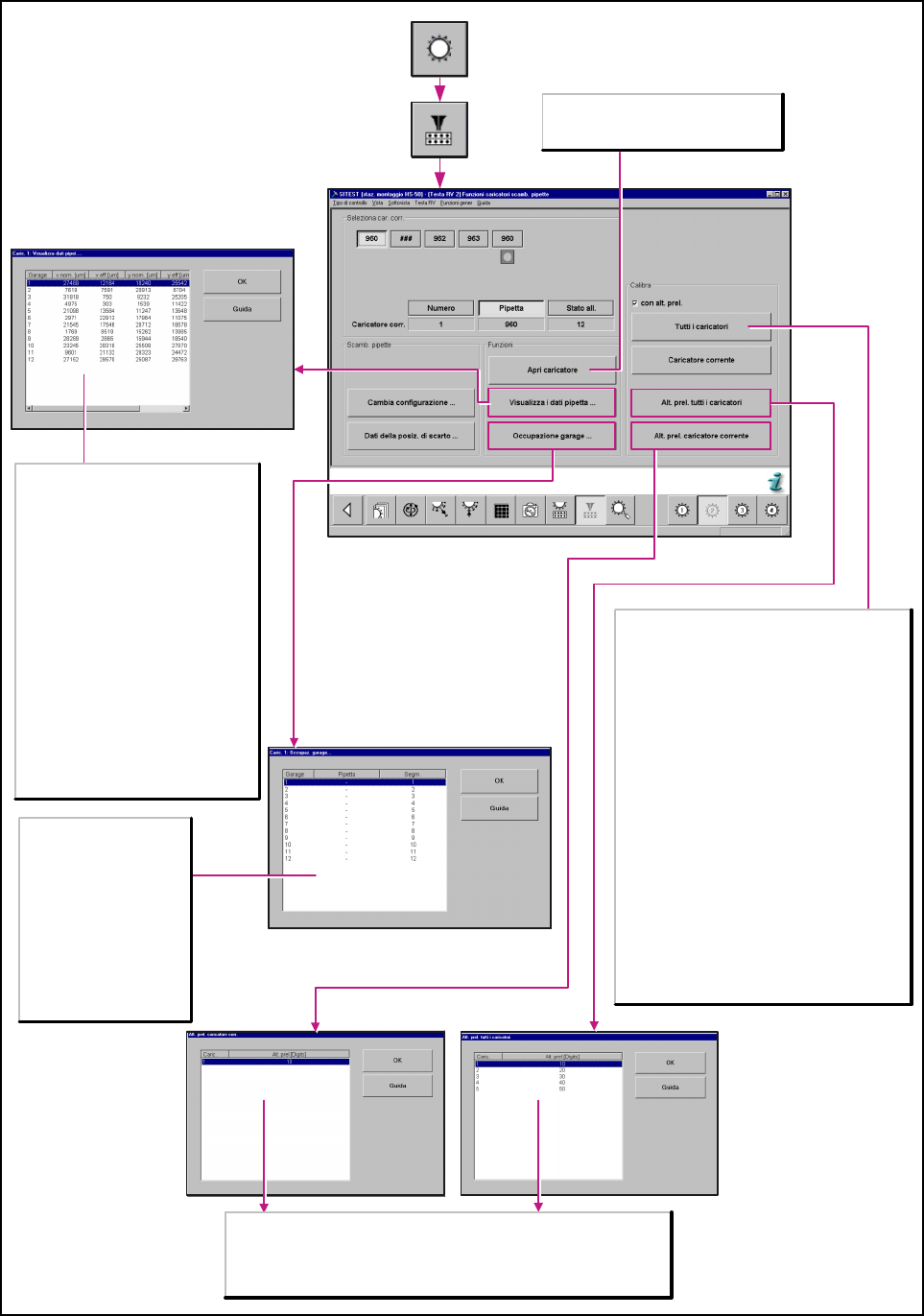

figura 2 di 2 figura 6
Apri caricatore
Apre (movimenta) la lamiera di chiusura
e rilascia il bloccaggio delle pipette.
Caricatore
Visualizza il caricatore calibrato.
Alt. prel. [Digits]
Visualizza la posizione z del caricatore selezionato rilevata dopo la calibratura.
Calibra
con alt. prel.
Avviso: le funzioni Tutti i caricatori e Caricatore
corrrente sono selezionabili anche con alt. prel.. I
caricatori selezionati vengono poi calibrati con
l’altezza di prelievo.
Tutti i caricatori
La telecamera dei circuiti stampati si mette sulle
fiducial di posizione dei caricatori e ne misura le
posizioni x ed y.
Caricatore corrente
La telecamera dei circuiti stampati si porta sulle
fiducial di posizione del caricatore selezionato e ne
misura le posizioni x ed y.
Alt. prel. tutti i caric.
Rileva l’altezza z corrente della pipetta nel
caricatore e determina in questo modo l’altezza di
prelievo delle pipette per il caricatore selezionato.
Alt. prel. caric. corr.
Rileva l’altezza z corrente della pipetta nel
caricatore e determina in questo modo l’altezza di
prelievo delle pipette del caricatore selezionato.
Garage
Visualizza per il caricatore
selezionato il segmento sul
quale si trova la pipetta.
Pipetta
Visualizza il tipo di pipetta
del caricatore selezionato.
Segm.
Visualizza il numero di
segmento appropriato per
il caricatore selezionato.
Garage
Visualizza il numero del garage.
x nom. [µm]
Visualizza le posizioni x prescritte del
caricatore selezionato.
x eff. [µm]
Visualizza le posizioni x del caricatore
selezionato accertate con la calibratura.
y nom. [µm]
Visualizza le posizioni y prescritte del
caricatore selezionato.
y eff. [µm]
Visualizza le posizioni y del caricatore
selezionato accertate con la calibratura.
Altezza di prelievo [Digits]
Visualizza la posizione z del caricatore
selezionato rilevata con la calibratura.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
46

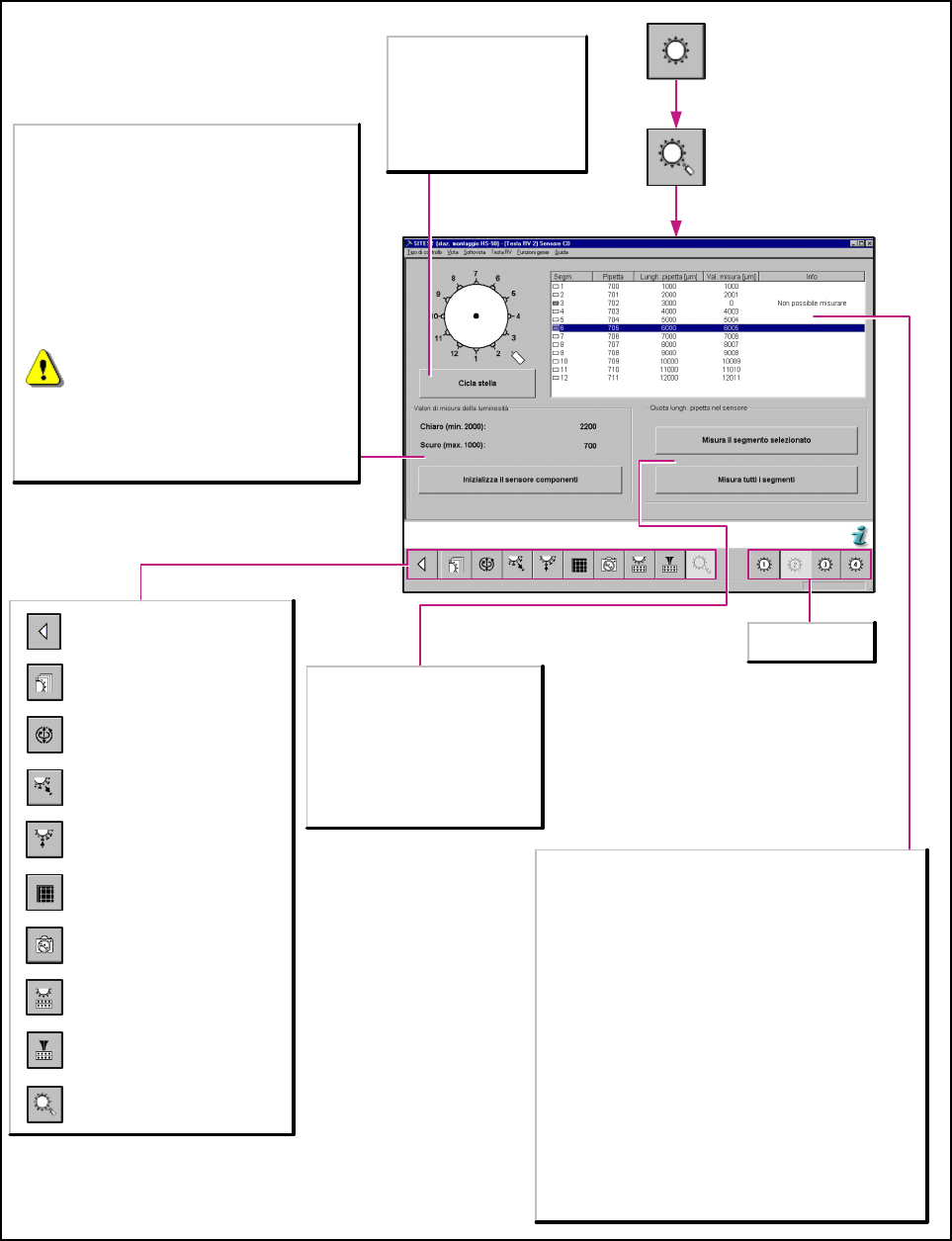

6.2.3.9 Funzioni del sensore componenti della testa a revolver
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Cicla stella
Con questa funzione si può
ciclare la stella. Cliccando sul
pulsante di comando si cicla di
volta in volta di un segmento in
più. Le posizioni dei singoli
segmenti verranno visualizzate
graficamente sul monitor.
Valori di misura della luminosità
Chiaro
visualizzazione del valore chiaro in [Digit]
dall'inizializzazione del sensore componenti. Durante
questa misura, il sensore dei componenti era acceso.Il
valore chiaro minimo ammesso è indicato tra parentesi.
Campo: 800 - 1024 [Digit]
Scuro
visualizzazione del valore scuro in [Digit]
dall'inizializzazione del sensore componenti. Durante
questa misurazione, il sensore componenti era spento.Il
valore scuro massimo ammesso è indicato tra parentesi.
Campo: 0 - 10 [Digit]
Inizializza il sensore componenti
Esegue una corsa di riferimento della testa con tutti gli
assi della testa a revolver sul portale attivo e controlla se è
disponibile un sensore componenti.Si accerta e visualizza
il valore di misura chiaro/scuro.
appare se i valori rilevati chiaro/scuro non si
trovano entro i valori limite indicati per il chiaro
e lo scuro.
Quota lungh. pipetta nel sensore
Misura il segmento selezionato
Misura il segmento selezionato sulla
lista, registra il valore accertato ed lo
accetta come valore di riferimento.
Misura tutti i segmenti
Misura tutti i segmenti, registra i valori
accertati e li accetta come valori di
riferimento.
Lista valori di misura
Segmento
numero del segmento della pipetta e stato dell'accertamento dei
valori di misura
bianco: per questo segmento non è ancora
avvenuto l'accertamento dei valori di misura
verde: è già avvenuto l'accertamento dei
valori di misura di questo segmento
rosso: l'accertamento dei valori di misura
di questo segmento non è possibile.
Pipetta
visualizza quale pipetta si trovi sul segmento
Lunghezza pipetta [µm]
visualizza il valore nominale della lunghezza della pipetta
Valore di misura [µm]
visualizza la lunghezza della pipetta e la lunghezza del campo
ottico del sensore componenti
Info
visualizza lo stato della misurazione oppure emette messaggi
d'errore.
