Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
69
6.4.3.4 Impostazioni dell’ SAVM
6.4.3.4.1 Impostazioni dell’asse di alimentazione
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.

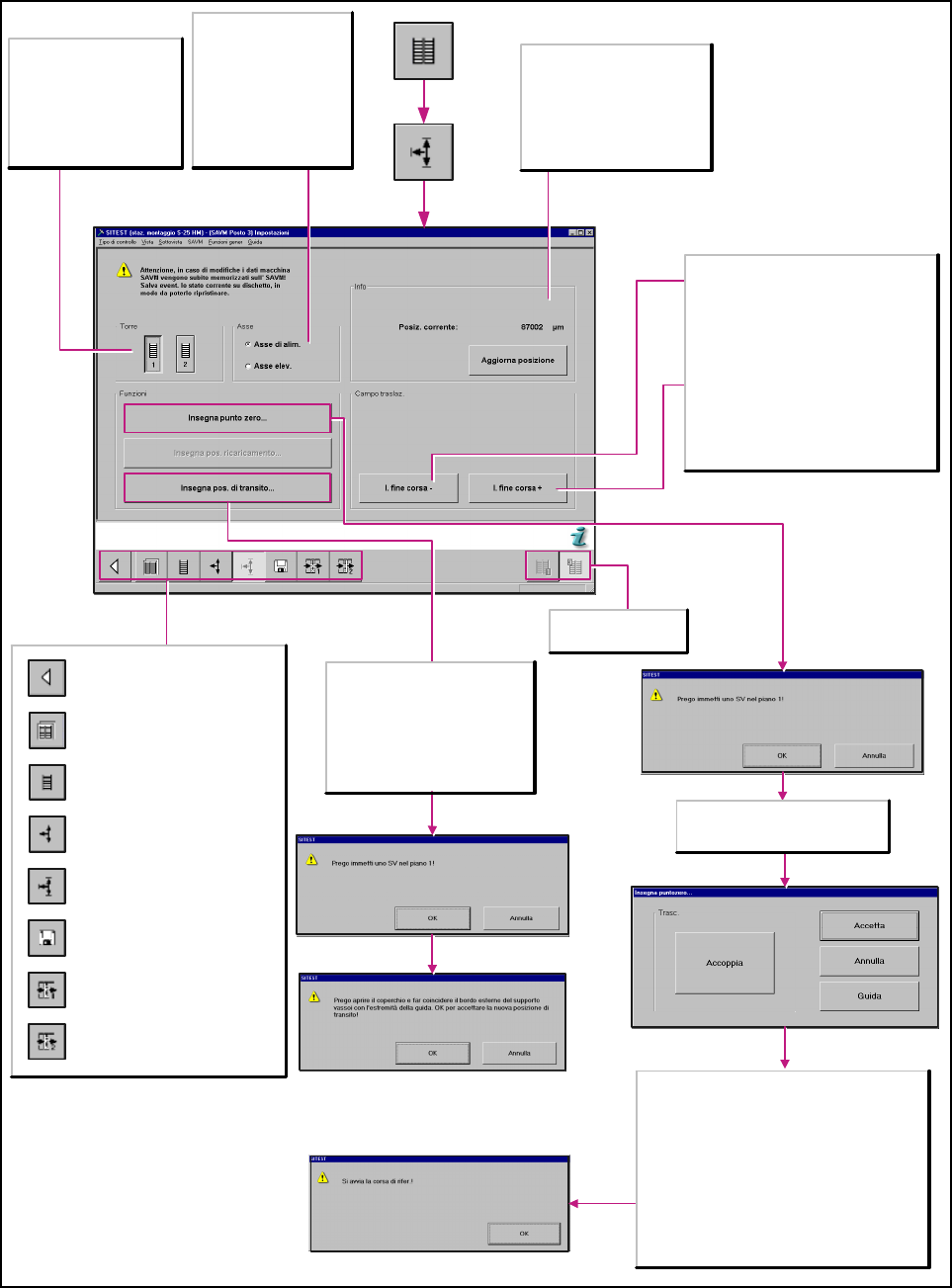

L’asse di alimentazione viene
rilasciato aprendo il coperchio.
Regolandolo automaticamente lo
si può portare sull’estremità della
guida. Questa posizione
dell’asse di alimentazione può
essere accettata come nuova
posizione di transito.
Apre la finestra di dialogo Asse di
alimentazione per correggere ed
in seguito rilevare il punto zero.
Seleziona l’ SAVM
sul posto 1 o 3.
Torre
1
Attiva le funzioni per le
impostazioni della torre 1.
2
Attiva le funzioni per le
impostazione della torrre 2.
Asse
Asse di alimentazione
Attiva le funzioni per le
impostazioni dell’asse
di alimentazione.
Asse elevatore
Attiva le funzioni per le
impostazioni dell’asse
elevatore.
Inf.
Posiz. corrente
Visualizza in µm la posizione
corrente dell’asse attivato.
Aggiorna posizione
Viene aggiornata la posizione
dell’asse.
Trascinatore
Accoppia
Il trascinatore viene accoppiato al supporto
vassoi, in modo da poterlo estrarre dalla torre.
Distacca
Il trascinatore va di nuovo staccato casomai si
debba muovere la torre.
Accetta
Dopo aver accettato i dati, si avvia una corsa di
riferimento.
Campo traslazione
I. fine corsa -
Movimenta l’asse selezionato
sull’interruttore di fine corsa per rilevare
nuovamente la posizione di
avvicinamento minima.In seguito,
portate l’asse selezionato in riferimento.
I. fine corsa +
Movimenta l’asse selezionato
sull’interruttore di fine corsa per rilevare
nuovamente la posizione di
avvicinamento massima.In seguito,
portate l’asse selezionato in riferimento.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
70
6.4.3.4.2 Impostazioni dell’asse elevatore
6
figura 1 di 1 figura 6
Apre la finestra di dialogo Asse
elevatore per correggere ed in seguito
rilevare il punto zero.
Passo
Si può attivare la larghezza richiesta del passo in
ciascuna risoluzione per movimentare l’asse di
alimentazione o elevatore.
Posizione corrente
Pos.
Visualizza la posizione dell’asse di alimentazione
o elevatore verso la quale ci si è mossi
insegnando.
Accetta
Chiude la finestra di dialogo ed accetta i valori
verso i quali ci si è mossi insegnando. Si avvierà
una corsa di riferimento.
Ogni volta che si attiva il pulsante di
comando l’asse elevatore viene
movimentato in su di un passo della
larghezza passo selezionata.
Ogni volta che si attiva il pulsante di
comando l’asse elevatore viene
movimentato in giù di un passo della
larghezza passo selezionata.
Apri bloccaggio SV
Per controllare se la posizione di
transito è ben impostata, si apre
il supporto vassoi. Sarà ora
possibile spingerlo nella guida.
Selezionate una cassetta per insegnarne
la posizione di ricaricamento.
OK
Accetta i dati ed apre la finestra di dialogo
Insegna posizione di ricaricamento.
Selezionate una cassetta per
insegnarne la posizione di transito.
OK
Accetta i dati ed apre la finestra di
dialogo Insegna posizione di transito.
Apre la finestra di dialogo Insegna
posizione di ricaricamento al fine di
selezionare la cassetta per insegnarne
la posizione di ricaricamento.
Apre la finestra di dialogo Insegna
posizione di transito al fine di
selezionare la cassetta per insegnarne
la posizione di transito.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
71
6.4.3.5 Funzioni dei dati macchina dell’ SAVM
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Seleziona l’ SAVM
sul posto 1 o 3.
Nr. di serie SAVM
Immettere qui il numero
di serie dell’ SAVM.
Qui si copiano i dati macchina dell’ SAVM da
dischetto al Calcolatore stazione (File
MTC.MA nella Directory C:\SRDaten\srcma)
e si trasferiscono poi all’ SAVM.
Qui si memorizzano i dati macchina
dell’ SAVM sul File MTC.MA nella
Directory C:\SRDaten\srcma del
Calcolatore stazione. In seguito, questi
dati verrano copiati su dischetto.
