Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
47
6.2.4 Trasporto CS
6.2.4.1 Vista delle funzioni trasporto CS
6
figura 1 di 1 figura 6
Trasporta
CS al conv. uscita
Inoltra il circuito stampato dal convogliatore di
processo 2 al convogliatore di uscita.
CS al conv. processo 2
Inoltra il circuito stampato al convogliatore di
processo 2.
CS al conv. interm.
Inoltra il circuito stampato dal convogliatore di
processo 1 al convogliatore intermedio.
CS al conv. processo 1
Inoltra il circuito stampato al convogliatore di
processo 1.
CS al conv. entrata
Inoltra il circuito stampato al convogliatore di
entrata.
Richiamo della vista impostazioni della
larghezza catena convogliatore.
Richiamo della vista delle funzioni
circuiti stampati CS.
Richiamo delle funzioni di trasporto
Richiamo della vista per le impostazioni
della velocità della catena convogliatore.
Non a riguardo della SIPLACE S-25HM!
Commuta di nuovo sulla vista
base.
Trasporto
Inizializza trasporto CS
Tutte le catene convogliatore, ad eccezione di
quella di entrata, si movimentano ad alta
velocità.
Per poter controllare tutte le funzioni di trasporto
senza corsa di riferimento totate, è necessario
inizializzare il trasporto dei circuiti stampati.
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Modo trasporto
sono selezionabili i seguenti modi di trasporto:
- CS normale (fino a 368 mm)
- CS lungo senza stopper addiz. (fino a 610 mm)
- CS lungo con stopper addiz. (fino a 610 mm)
Avviso:
Se avete selezionato il modo di trasporto circuito
stampato lungo, non sarà possibile insegnare i
punti relativi del circuito.
Segnalatori
Visualizza lo stato corrente dei sensori ad
ultrasuoni delle singole catene convogliatore ed
attori. I singoli stati dei sensori ad ultrasuoni
vengono visualizzati tramite i corrispondenti
simboli LED:
grigio: non risponde
rosso: risponde
Aggiorna
Aggiorna la visualizzazione dello stato dei
sensori ad ultrasuoni delle singole catene
convogliatore ed attori.
Con questa funzione si può anche testare se i
sensori ad ultrasuoni rispondono. Se necessario,
li si dovrà regolare nuovamente.
Avviso:
Nella SIPLACE HS-60 vengono usate fotocellule
Laser al posto dei sensori ad ultrasuoni.
Attori
Aziona stopper 2
A seconda dello stato, lo stopper dei circuiti
stampati sul convogliatore di processo 2
viene o estratto o rientrato.
Aziona stopper 1
A seconda dello stato, lo stopper dei circuiti
stampati sul convogliatore di processo 1
viene o estratto o rientrato.
Avviso:
Nel caso che i pulsanti di comando Attiva
stopper 1/2 siano disattivati, la macchina è
dotata di fotocellule Laser. Solo a riguardo
della SIPLACE HS-60!
Aziona bloccaggio 2
A seconda dello stato, il circuito stampato sul
convogliatore di processo 2 viene o bloccato
o rilasciato.
Aziona bloccaggio 1
A seconda dello stato, il circuito stampato sul
convogliatore di processo 1 viene o bloccato
o rilasciato.
Centraggio sostrato ceram. 2
Opzione: a seconda dello stato, il sostrato in
ceramica sul convogliatore di processo 2
viene o bloccato o rilasciato.
Centraggio sostrato ceram. 1
Opzione: a seconda dello stato, il sostrato in
ceramica sul convogliatore di processo 1
viene o bloccato o rilasciato.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
48

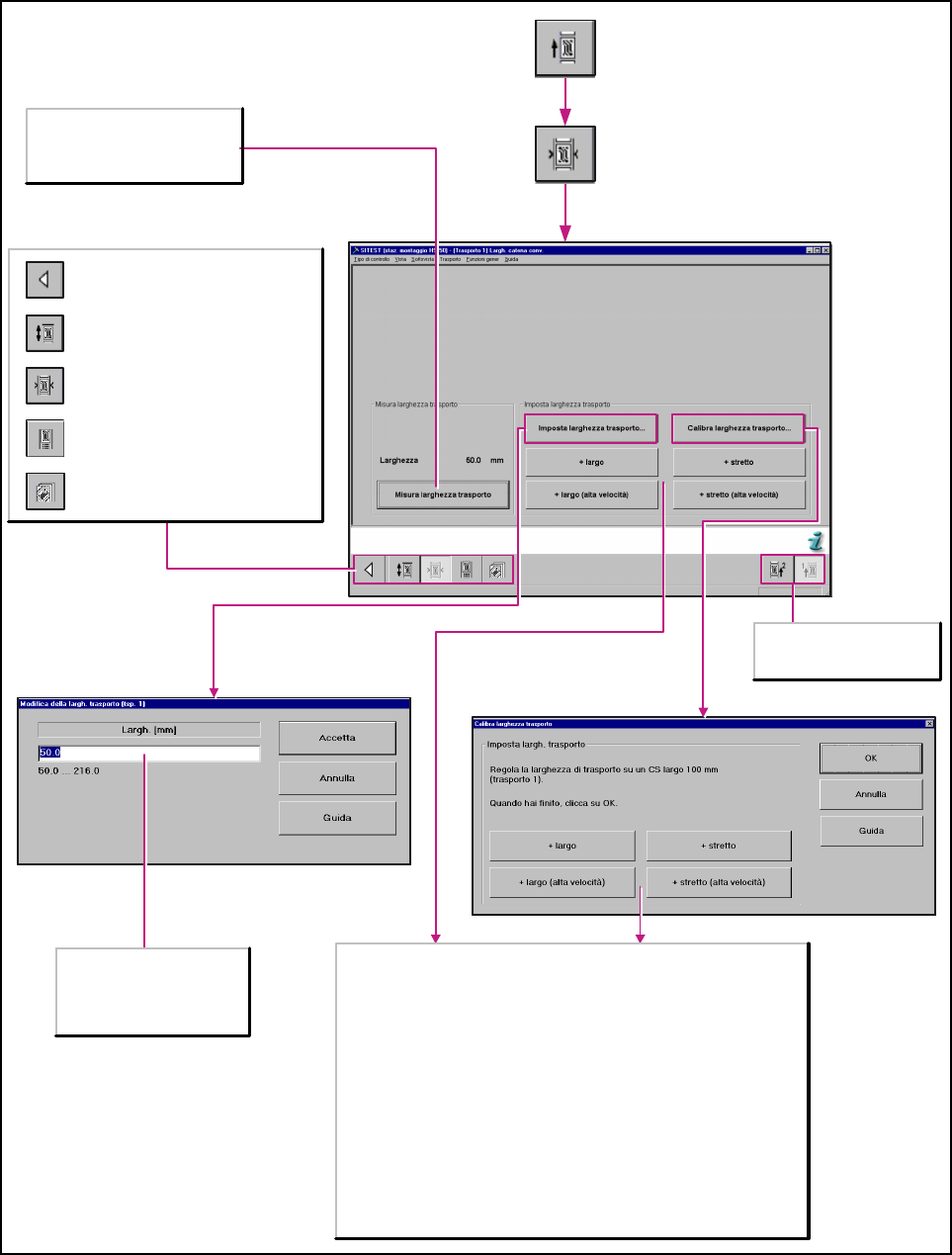

6.2.4.2 Impostare la larghezza catena convogliatore
6
figura 1 di 1 figura 6
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Richiamo della vista impostazioni della
larghezza catena convogliatore.
Richiamo della vista delle funzioni
circuiti stampati CS.
Richiamo delle funzioni di trasporto
Richiamo della vista per le impostazioni
della velocità della catena convogliatore.
Non a riguardo della SIPLACE S-25HM!
Commuta di nuovo sulla vista
base.
Misura larghezza trasp.
Misura la larghezza di trasporto
corrente e visualizza il valore al di
sopra del pulsante di comando.
Impostare la larghezza di trasporto
+ largo
Azionando il pulsante di comando, le catene convogliatore vengono
allontanate l’una dall’altra.
+ largo (alta veloc.)
Azionando il pulsante di comando, le catene convogliatore vengono
allontanate l’una dall’altra ad alta velocità.
Calibra larghezza trasporto
L’accertamento della posizione portale per un circuito stampato largo 100 mm.
+ stretto
Azionando il pulsante di comando, le catene convogliatore vengono
riavvicinate.
+ stretto (alta veloc.)
Azionando il pulsante di comando, le catene convogliatore vengono
riavvicinate ad alta velocità.
Largh.
Sul campo immissione
immettere la larghezza di
trasporto richiesta compresa
entro i limiti dei valori indicati.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
49
6.2.4.3 Impostazioni della velocità della catena convogliatore
6
figura 1 di 1 figura 6
Qui si può settare la velocità della
catena convogliatore su un valore
standard.
Digitare un valore standard entro i
limiti indicati.
Richiamo della vista impostazioni della
larghezza catena convogliatore.
Richiamo della vista delle funzioni
circuiti stampati CS.
Richiamo delle funzioni di trasporto
Richiamo della vista per le impostazioni
della velocità della catena convogliatore.
Non a riguardo della SIPLACE S-25HM!
Commuta di nuovo sulla vista
base.
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Memorizza le velocità
Questa funzione diventa attiva solo se
la velocità della catena è stata
modificata oppure settata su standard.
Qui si può modificare la
velocità della catena
convogliatore.
Digitate la velocità pari ad un
valore entro i limiti indicati.
Non a riguardo della SIPLACE S-25 HM
Velocità catena
Introduci
Seleziona il convogliatore di entrata.
Estrai
Seleziona il convogliatore di uscita.
Default
Seleziona tutte le catene convogliatore.
Posiziona
Seleziona il convogliatore centrale.
Testa la velocità
La catena convogliatore si movimenta
finché non verrà interrotta, con ciò si
testa la velocità della catena
convogliatore selezionata.
