6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
70

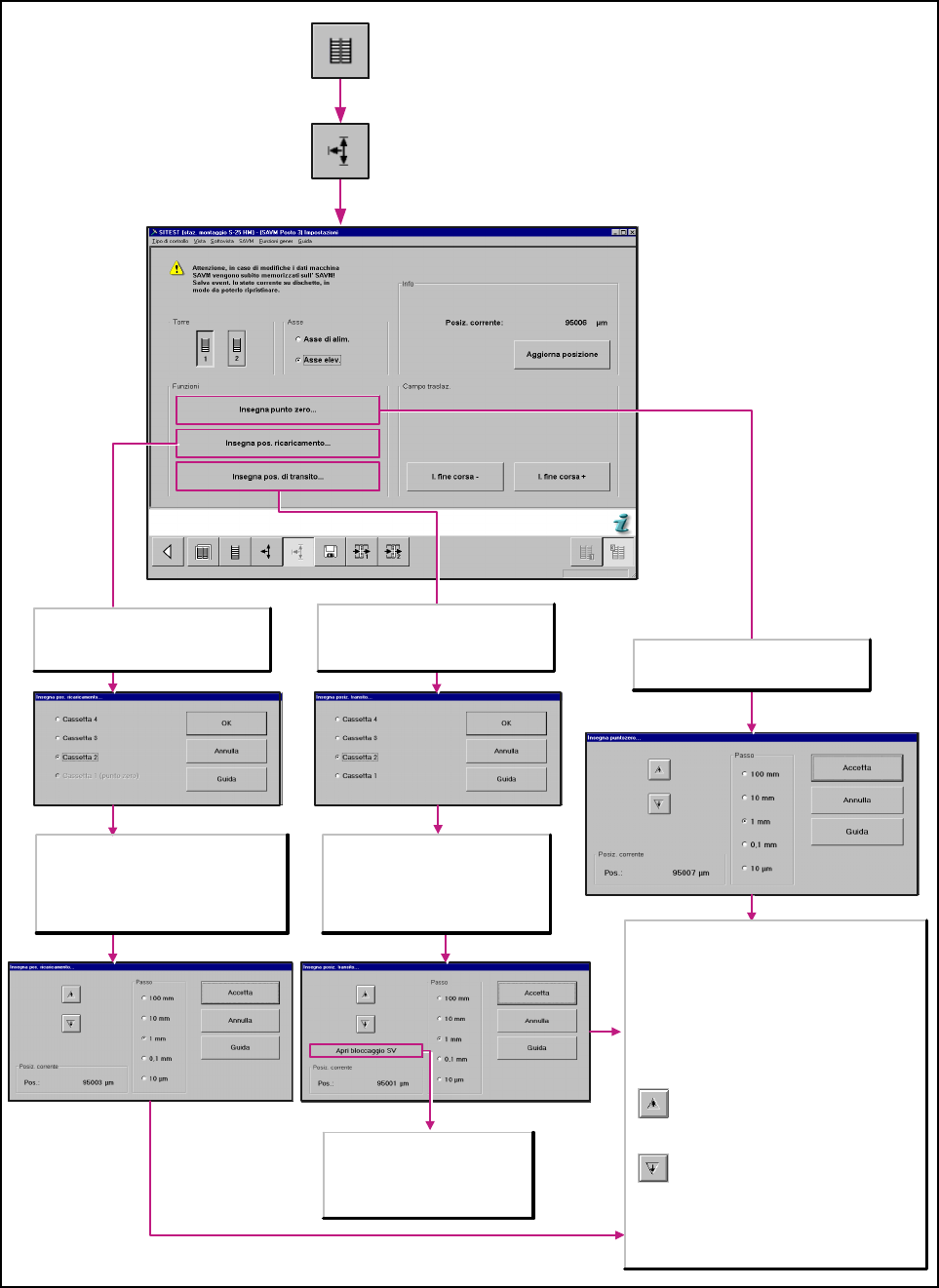

6.4.3.4.2 Impostazioni dell’asse elevatore
6
figura 1 di 1 figura 6
Apre la finestra di dialogo Asse
elevatore per correggere ed in seguito
rilevare il punto zero.
Passo
Si può attivare la larghezza richiesta del passo in
ciascuna risoluzione per movimentare l’asse di
alimentazione o elevatore.
Posizione corrente
Pos.
Visualizza la posizione dell’asse di alimentazione
o elevatore verso la quale ci si è mossi
insegnando.
Accetta
Chiude la finestra di dialogo ed accetta i valori
verso i quali ci si è mossi insegnando. Si avvierà
una corsa di riferimento.
Ogni volta che si attiva il pulsante di
comando l’asse elevatore viene
movimentato in su di un passo della
larghezza passo selezionata.
Ogni volta che si attiva il pulsante di
comando l’asse elevatore viene
movimentato in giù di un passo della
larghezza passo selezionata.
Apri bloccaggio SV
Per controllare se la posizione di
transito è ben impostata, si apre
il supporto vassoi. Sarà ora
possibile spingerlo nella guida.
Selezionate una cassetta per insegnarne
la posizione di ricaricamento.
OK
Accetta i dati ed apre la finestra di dialogo
Insegna posizione di ricaricamento.
Selezionate una cassetta per
insegnarne la posizione di transito.
OK
Accetta i dati ed apre la finestra di
dialogo Insegna posizione di transito.
Apre la finestra di dialogo Insegna
posizione di ricaricamento al fine di
selezionare la cassetta per insegnarne
la posizione di ricaricamento.
Apre la finestra di dialogo Insegna
posizione di transito al fine di
selezionare la cassetta per insegnarne
la posizione di transito.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
71

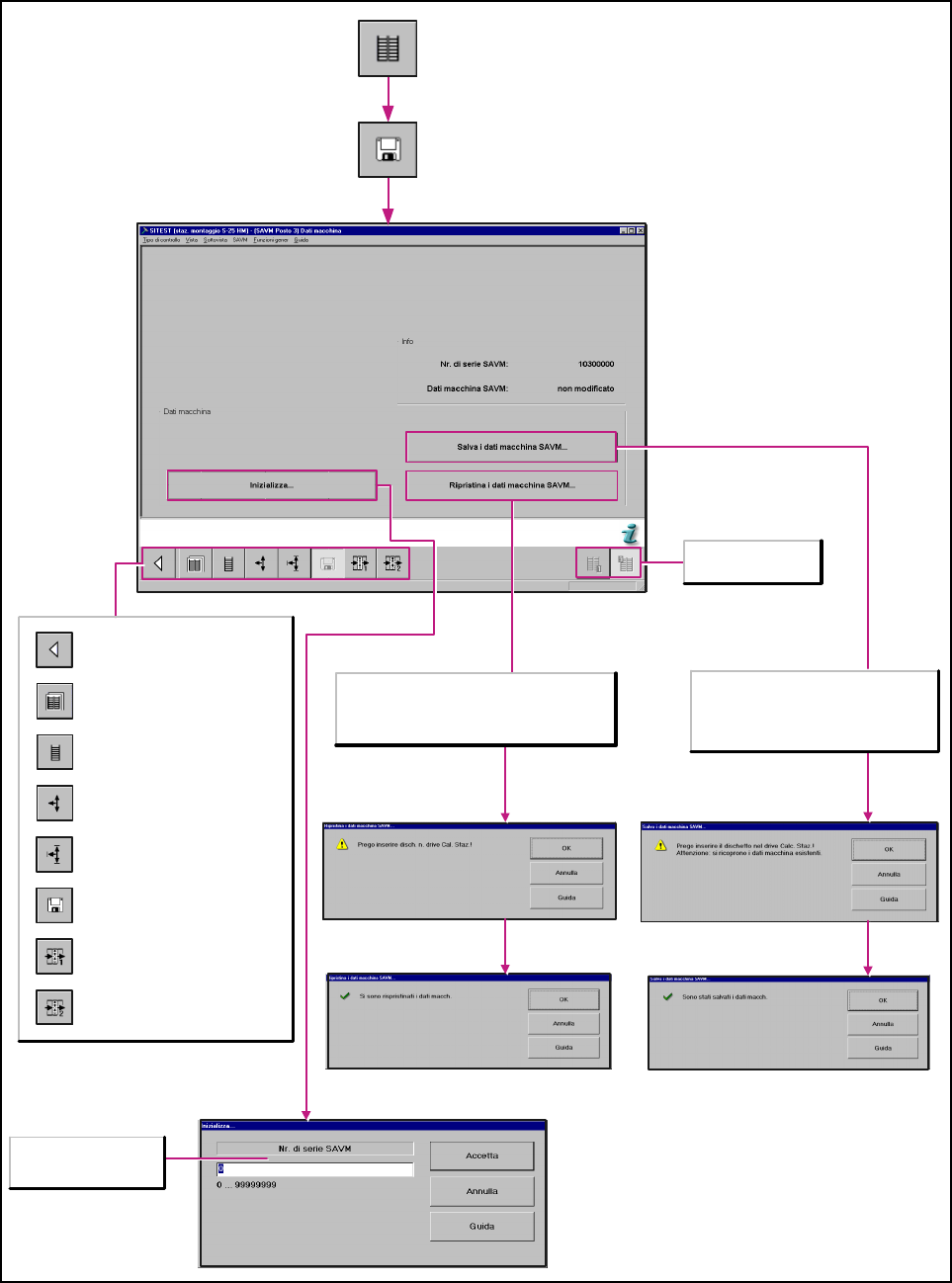

6.4.3.5 Funzioni dei dati macchina dell’ SAVM
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Seleziona l’ SAVM
sul posto 1 o 3.
Nr. di serie SAVM
Immettere qui il numero
di serie dell’ SAVM.
Qui si copiano i dati macchina dell’ SAVM da
dischetto al Calcolatore stazione (File
MTC.MA nella Directory C:\SRDaten\srcma)
e si trasferiscono poi all’ SAVM.
Qui si memorizzano i dati macchina
dell’ SAVM sul File MTC.MA nella
Directory C:\SRDaten\srcma del
Calcolatore stazione. In seguito, questi
dati verrano copiati su dischetto.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
72

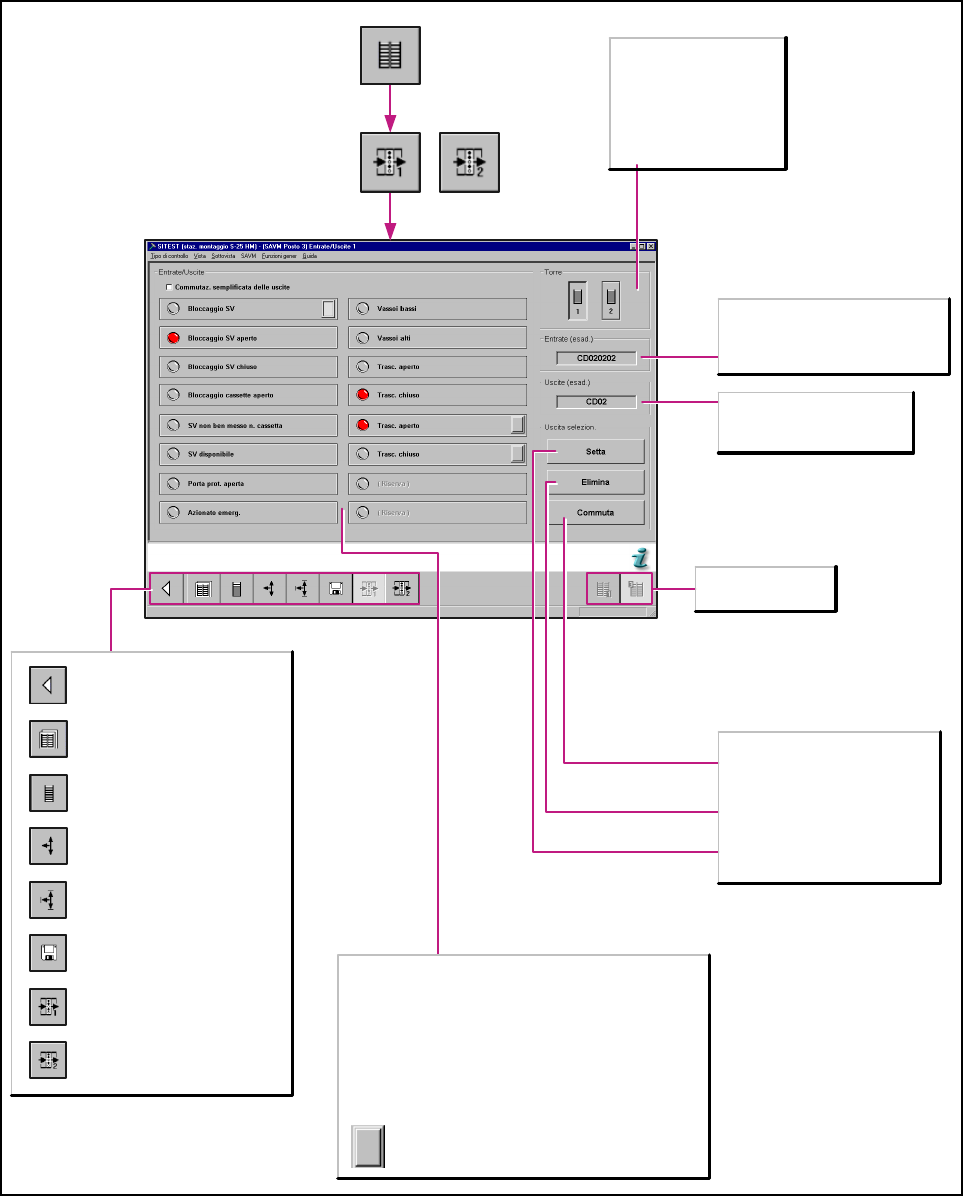

6.4.3.6 Entrate 1/2 dell’ SAVM
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Seleziona l’ SAVM
sul posto 1 o 3.
Entrate/uscite
Commutaz. semplificata delle uscite
Attivando questa funzione si può commutare con doppio clic
un’uscita su una lampada di segnalazione.
La funzione di ciascun bit contenuto nella porta selezionata,
verrà visualizzata accando alla casella"Port".Lo stato dei bit
di entrata/uscita viene rappresentato simbolicamente a
mezzo di un LED, il cui colore cambia da grigio a rosso
quando si legge lo stato del/dei bit in questione.
I bit di uscita possono venire selezionati. Il loro
stato si modifica mediante Setta, Elimina e
Commuta.
Uscita selezionata
Setta
Settare i bit selezionati.
Elimina
Risettare i bit selezionati.
Commuta
Settare e risettare i bit selezionati.
Torre
1
Attiva le funzioni per le
impostazioni della torre 1.
2
Attiva le funzioni per le
impostazioni della torre 2.
Entrate (esad.)
Visualizza lo stato esadecimale di
tutti i bit di entrata (lo stesso anche
sulla vista Entrate/uscite SAVM 2).
Uscite (esad.)
Visualizza lo stato
esadecimale dei bit di entrata.
