6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
66
6.4.3.2 Funzioni torre SAVM
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Apre la finestra di dialogo
Occupazione SAVM per
verificare le posizioni occupate
nella torre e per visualizzare la
posizione dei supporti vassoi.
Sequenza
Per determinare la sequenza, sono a
disposizione le seguenti possibilità
Piani
Selezione dei piani per l’operazione
continua.
Start
Chiude questa finestra di dialogo e
lancia l’operazione continua.
Funzioni
Torre on/off
Accende o spegne la torre
selezionata. Spegnendo una torre, ne
si blocca l’accesso software.
Posiz. trasporto
Porta la torre SAVM attivata (per il
trasporto dell’ SAVM) in un punto di
sicurezza/di trasporto definito.
Corsa riferimento
Porta l’asse elevatore e di
alimentazione in corsa di riferimento.
Seleziona l’ SAVM
sul posto 1 o 3.
Piano
Visualizza i numeri dei piani in ciascuno dei quali
è disponibile un supporto vassoi.
Cassetta
Visualizza il numero della cassetta nella quala si
trovano i piani.
Inf.
Indica se un supporto vassoi è disponibile o no.
Evidenzia l’occupazione dei piani e la
disponibilità di un supporto vassoi.
Piano
Scelta del piano del supporto vassoi da
cambiare.
Posiz. alimentaz. µm
Scelta della posizione di alimentazione del
supporto vassoi da cambiare.
Start
L’asse elevatore porta il piano selezionato
in posizione asse di alimentazione e viene
poi spinto in posizione di prelievo.
Torre
1
Attiva le funzioni per le impostazioni della torre 1.
2
Attiva le funzioni per le impostazioni della torre 2.
Posiz. ricar.
Cassetta 1-4
Selezionare una posizione di ricaricamento.
Tutti gli SV
Posiziona la torre attivata in modo che si
possano togliere tutte le cassette nonché i
supporti vassoi.
Testa la posizione
Ci si muove verso la posizione di ricaricamento
selezionata della torre attiva, in questo modo si
potrà togliere la cassetta selezionata.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
67
6.4.3.3 Funzioni assi dell’ SAVM
6
figura 1 di 2 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Seleziona l’ SAVM
sul posto 1 o 3.
Velocità [0.01 m/s]
Immissione della velocità richiesta entro i
valori limite indicati per l’asse selezionato.
Accelerazione [0.1 m/s²]
Immissione dell’accelerazione richiesta entro
i valori limite indicati per l’asse selezionato.
Pos. di start [µm]
Immissione della posizione di start
richiesta dell’asse selezionato.
Posiz. dest. [µm]
Immissione della posizione di
destinazione dell’asse selezionato.
T. attesa [µm]
Indica il tempo per il quale, ad operazione
continua, l’asse deve restare in posizione
di start ossia di destinazione.
Start
L’asse si movimenta in operazione
continua tra la posizione di start e quella
di destinazione immesse.
Posiz. dest.
Immissione della posizione di destinazione
richiesta dell’asse selezionato.
Start
L’asse viene movimentato sulla posizione
indicata.
Apre la finestra di dialogo
Valori default per
visualizzare la velocità e
l’accelerazione standard.
Funzioni
Corsa riferimento
Porta l’asse attivato in riferimento.
Reg. accesa/spenta
Rilascia l’asse selezionato in modo
che sia movibile meccanicamente.
Torre
1/2
Attiva le funzioni per le impostazioni della
torre 1/2.
Asse
Asse di alimemtazione
Attiva le funzioni per le impostazioni
dell’asse di alimentazione.
Asse elevatore
Attiva le funzioni per le impostazioni
dell’asse elevatore.
Inf.
Posizione corrente
Visualizza in µm la posizione corrente dell’asse attivato.
Aggiorna la posizione
Viene aggiornata la posizione dell’asse.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
68

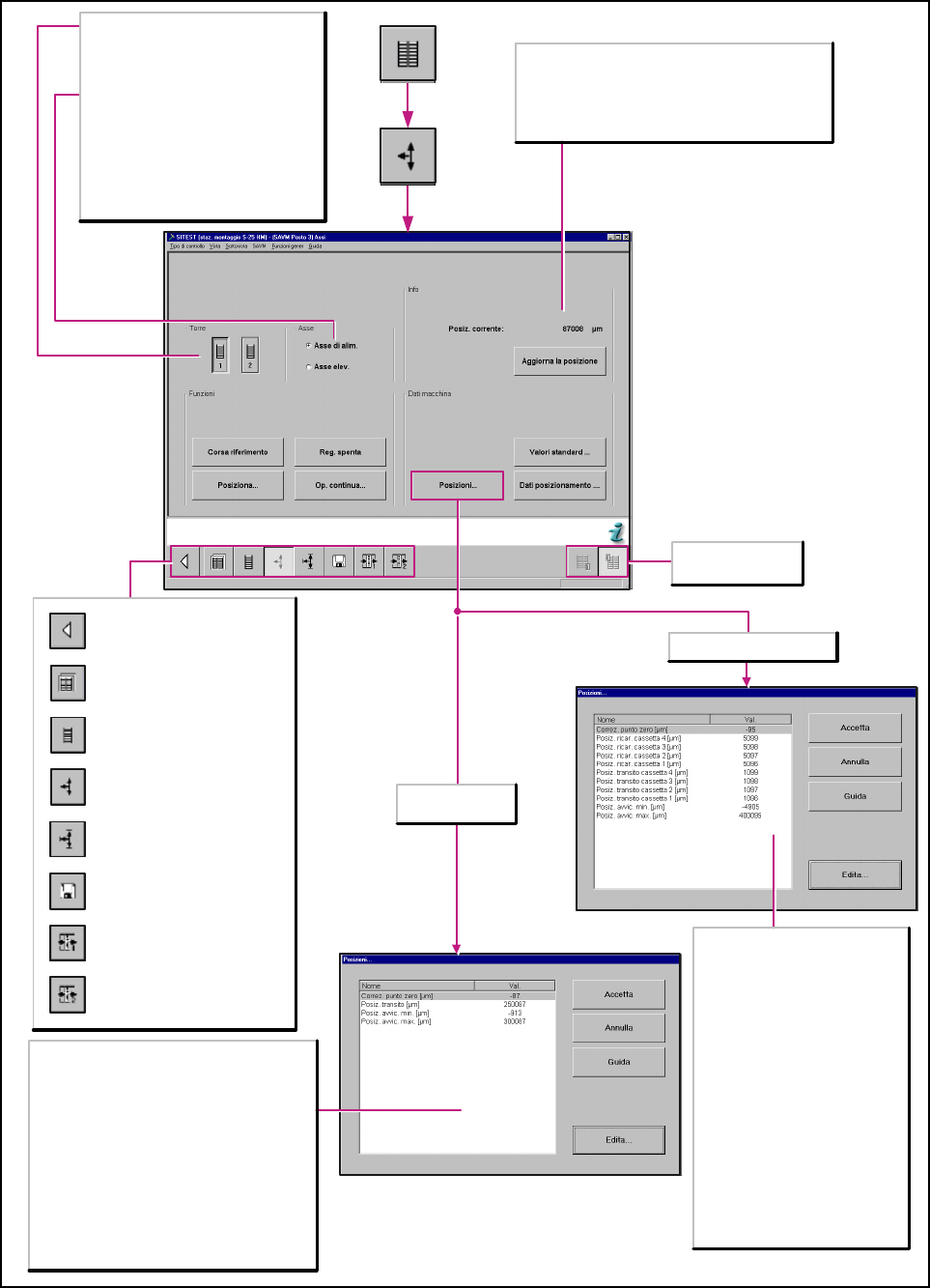

6
figura 2 di 2 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Correz. punto zero [µm]
Visualizza il punto di riferimento
rilevato insegnando il punto zero.
Posiz. ricar. cassetta 1-4 [µm]
Visualizza su quale posizione
dell’asse elevatore si può togliere la
cassetta.
Posiz. transito cassetta 1-4 [µm]
Visualizza su quale posizione
dell’asse elevatore l’ SAVM può
alimentare un supporto vassoi.
Posiz. avvic. min. [µm]
Indica la posizione minima
raggiungibile dell’asse.
Posiz. avvic. max. [µm]
Indica la posizione massima
raggiungibile dell’asse.
Torre
1/2
Attiva le funzioni per le impostazioni della
torre 1/2.
Asse
Asse di alimemtazione
Attiva le funzioni per le impostazioni
dell’asse di alimentazione.
Asse elevatore
Attiva le funzioni per le impostazioni
dell’asse elevatore.
Seleziona l’ SAVM
sul posto 1 o 3.
Correz. punto zero [µm]
Visualizza il punto di riferimento rilevato
insegnando il punto zero.
Posiz. transito [µm]
Visualizza la posizione di alimentazione dell’asse
di alimentazione durante la procedura di prelievo.
Posiz. avvic. min. [µm]
Indica la posizione minima raggiungibile
dell’asse.
Posiz. avvic. max. [µm]
Indica la posizione massima raggiungibile
dell’asse.
Selezionato asse elevatore
Selezionato asse
di alimentazione
Inf.
Posizione corrente
Visualizza in µm la posizione corrente dell’asse attivato.
Aggiorna la posizione
Viene aggiornata la posizione dell’asse.
