Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
45
6
figura 2 di 2 figura 6
Apri caricatore
Apre (movimenta) la lamiera di chiusura
e rilascia il bloccaggio delle pipette.
Caricatore
Visualizza il caricatore calibrato.
Alt. prel. [Digits]
Visualizza la posizione z del caricatore selezionato rilevata dopo la calibratura.
Calibra
con alt. prel.
Avviso: le funzioni Tutti i caricatori e Caricatore
corrrente sono selezionabili anche con alt. prel.. I
caricatori selezionati vengono poi calibrati con
l’altezza di prelievo.
Tutti i caricatori
La telecamera dei circuiti stampati si mette sulle
fiducial di posizione dei caricatori e ne misura le
posizioni x ed y.
Caricatore corrente
La telecamera dei circuiti stampati si porta sulle
fiducial di posizione del caricatore selezionato e ne
misura le posizioni x ed y.
Alt. prel. tutti i caric.
Rileva l’altezza z corrente della pipetta nel
caricatore e determina in questo modo l’altezza di
prelievo delle pipette per il caricatore selezionato.
Alt. prel. caric. corr.
Rileva l’altezza z corrente della pipetta nel
caricatore e determina in questo modo l’altezza di
prelievo delle pipette del caricatore selezionato.
Garage
Visualizza per il caricatore
selezionato il segmento sul
quale si trova la pipetta.
Pipetta
Visualizza il tipo di pipetta
del caricatore selezionato.
Segm.
Visualizza il numero di
segmento appropriato per
il caricatore selezionato.
Garage
Visualizza il numero del garage.
x nom. [µm]
Visualizza le posizioni x prescritte del
caricatore selezionato.
x eff. [µm]
Visualizza le posizioni x del caricatore
selezionato accertate con la calibratura.
y nom. [µm]
Visualizza le posizioni y prescritte del
caricatore selezionato.
y eff. [µm]
Visualizza le posizioni y del caricatore
selezionato accertate con la calibratura.
Altezza di prelievo [Digits]
Visualizza la posizione z del caricatore
selezionato rilevata con la calibratura.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
46
6.2.3.9 Funzioni del sensore componenti della testa a revolver
6
figura 1 di 1 figura 6
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Cicla stella
Con questa funzione si può
ciclare la stella. Cliccando sul
pulsante di comando si cicla di
volta in volta di un segmento in
più. Le posizioni dei singoli
segmenti verranno visualizzate
graficamente sul monitor.
Valori di misura della luminosità
Chiaro
visualizzazione del valore chiaro in [Digit]
dall'inizializzazione del sensore componenti. Durante
questa misura, il sensore dei componenti era acceso.Il
valore chiaro minimo ammesso è indicato tra parentesi.
Campo: 800 - 1024 [Digit]
Scuro
visualizzazione del valore scuro in [Digit]
dall'inizializzazione del sensore componenti. Durante
questa misurazione, il sensore componenti era spento.Il
valore scuro massimo ammesso è indicato tra parentesi.
Campo: 0 - 10 [Digit]
Inizializza il sensore componenti
Esegue una corsa di riferimento della testa con tutti gli
assi della testa a revolver sul portale attivo e controlla se è
disponibile un sensore componenti.Si accerta e visualizza
il valore di misura chiaro/scuro.
appare se i valori rilevati chiaro/scuro non si
trovano entro i valori limite indicati per il chiaro
e lo scuro.
Quota lungh. pipetta nel sensore
Misura il segmento selezionato
Misura il segmento selezionato sulla
lista, registra il valore accertato ed lo
accetta come valore di riferimento.
Misura tutti i segmenti
Misura tutti i segmenti, registra i valori
accertati e li accetta come valori di
riferimento.
Lista valori di misura
Segmento
numero del segmento della pipetta e stato dell'accertamento dei
valori di misura
bianco: per questo segmento non è ancora
avvenuto l'accertamento dei valori di misura
verde: è già avvenuto l'accertamento dei
valori di misura di questo segmento
rosso: l'accertamento dei valori di misura
di questo segmento non è possibile.
Pipetta
visualizza quale pipetta si trovi sul segmento
Lunghezza pipetta [µm]
visualizza il valore nominale della lunghezza della pipetta
Valore di misura [µm]
visualizza la lunghezza della pipetta e la lunghezza del campo
ottico del sensore componenti
Info
visualizza lo stato della misurazione oppure emette messaggi
d'errore.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
47

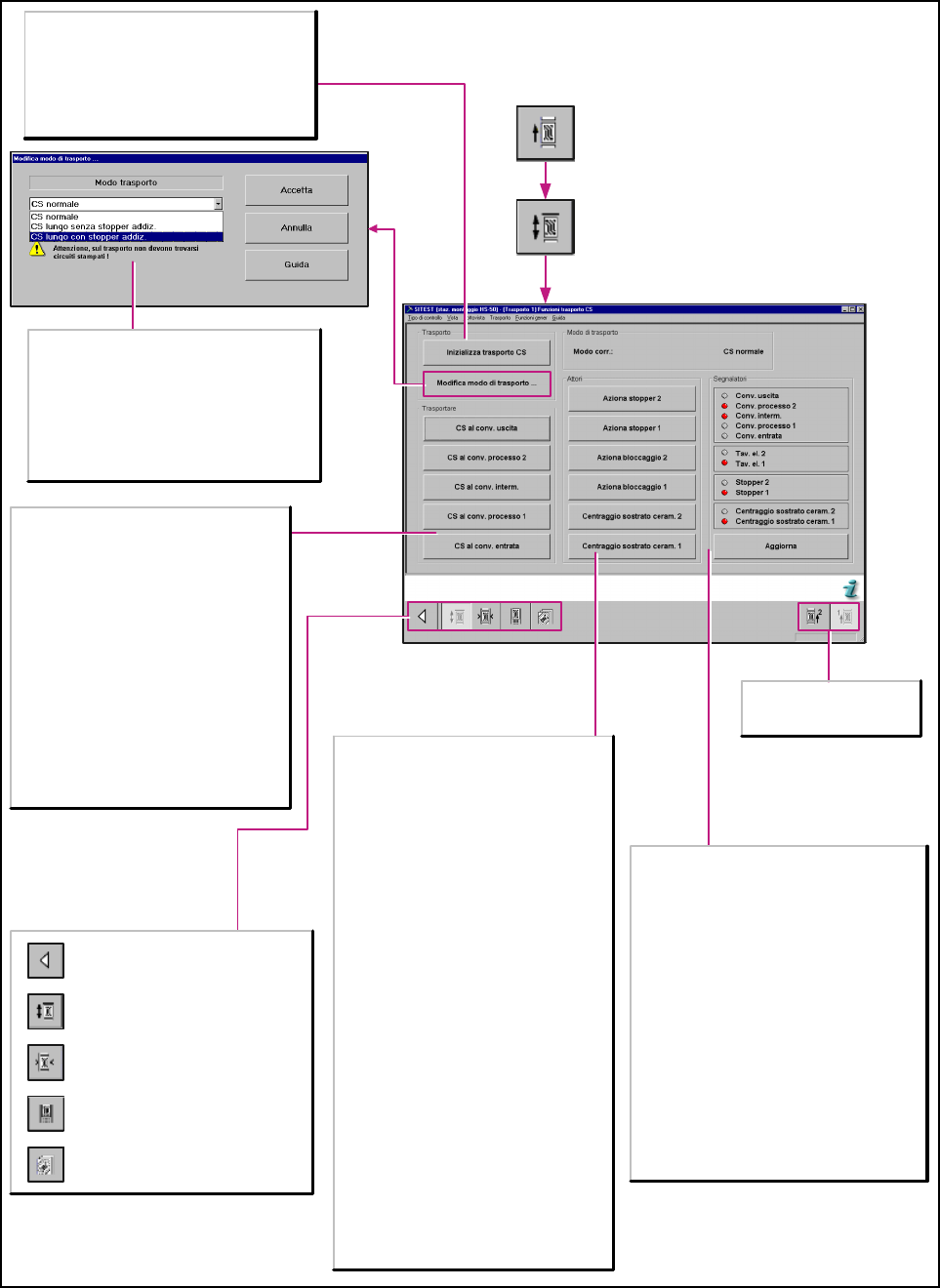

6.2.4 Trasporto CS
6.2.4.1 Vista delle funzioni trasporto CS
6
figura 1 di 1 figura 6
Trasporta
CS al conv. uscita
Inoltra il circuito stampato dal convogliatore di
processo 2 al convogliatore di uscita.
CS al conv. processo 2
Inoltra il circuito stampato al convogliatore di
processo 2.
CS al conv. interm.
Inoltra il circuito stampato dal convogliatore di
processo 1 al convogliatore intermedio.
CS al conv. processo 1
Inoltra il circuito stampato al convogliatore di
processo 1.
CS al conv. entrata
Inoltra il circuito stampato al convogliatore di
entrata.
Richiamo della vista impostazioni della
larghezza catena convogliatore.
Richiamo della vista delle funzioni
circuiti stampati CS.
Richiamo delle funzioni di trasporto
Richiamo della vista per le impostazioni
della velocità della catena convogliatore.
Non a riguardo della SIPLACE S-25HM!
Commuta di nuovo sulla vista
base.
Trasporto
Inizializza trasporto CS
Tutte le catene convogliatore, ad eccezione di
quella di entrata, si movimentano ad alta
velocità.
Per poter controllare tutte le funzioni di trasporto
senza corsa di riferimento totate, è necessario
inizializzare il trasporto dei circuiti stampati.
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Modo trasporto
sono selezionabili i seguenti modi di trasporto:
- CS normale (fino a 368 mm)
- CS lungo senza stopper addiz. (fino a 610 mm)
- CS lungo con stopper addiz. (fino a 610 mm)
Avviso:
Se avete selezionato il modo di trasporto circuito
stampato lungo, non sarà possibile insegnare i
punti relativi del circuito.
Segnalatori
Visualizza lo stato corrente dei sensori ad
ultrasuoni delle singole catene convogliatore ed
attori. I singoli stati dei sensori ad ultrasuoni
vengono visualizzati tramite i corrispondenti
simboli LED:
grigio: non risponde
rosso: risponde
Aggiorna
Aggiorna la visualizzazione dello stato dei
sensori ad ultrasuoni delle singole catene
convogliatore ed attori.
Con questa funzione si può anche testare se i
sensori ad ultrasuoni rispondono. Se necessario,
li si dovrà regolare nuovamente.
Avviso:
Nella SIPLACE HS-60 vengono usate fotocellule
Laser al posto dei sensori ad ultrasuoni.
Attori
Aziona stopper 2
A seconda dello stato, lo stopper dei circuiti
stampati sul convogliatore di processo 2
viene o estratto o rientrato.
Aziona stopper 1
A seconda dello stato, lo stopper dei circuiti
stampati sul convogliatore di processo 1
viene o estratto o rientrato.
Avviso:
Nel caso che i pulsanti di comando Attiva
stopper 1/2 siano disattivati, la macchina è
dotata di fotocellule Laser. Solo a riguardo
della SIPLACE HS-60!
Aziona bloccaggio 2
A seconda dello stato, il circuito stampato sul
convogliatore di processo 2 viene o bloccato
o rilasciato.
Aziona bloccaggio 1
A seconda dello stato, il circuito stampato sul
convogliatore di processo 1 viene o bloccato
o rilasciato.
Centraggio sostrato ceram. 2
Opzione: a seconda dello stato, il sostrato in
ceramica sul convogliatore di processo 2
viene o bloccato o rilasciato.
Centraggio sostrato ceram. 1
Opzione: a seconda dello stato, il sostrato in
ceramica sul convogliatore di processo 1
viene o bloccato o rilasciato.
