Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
33

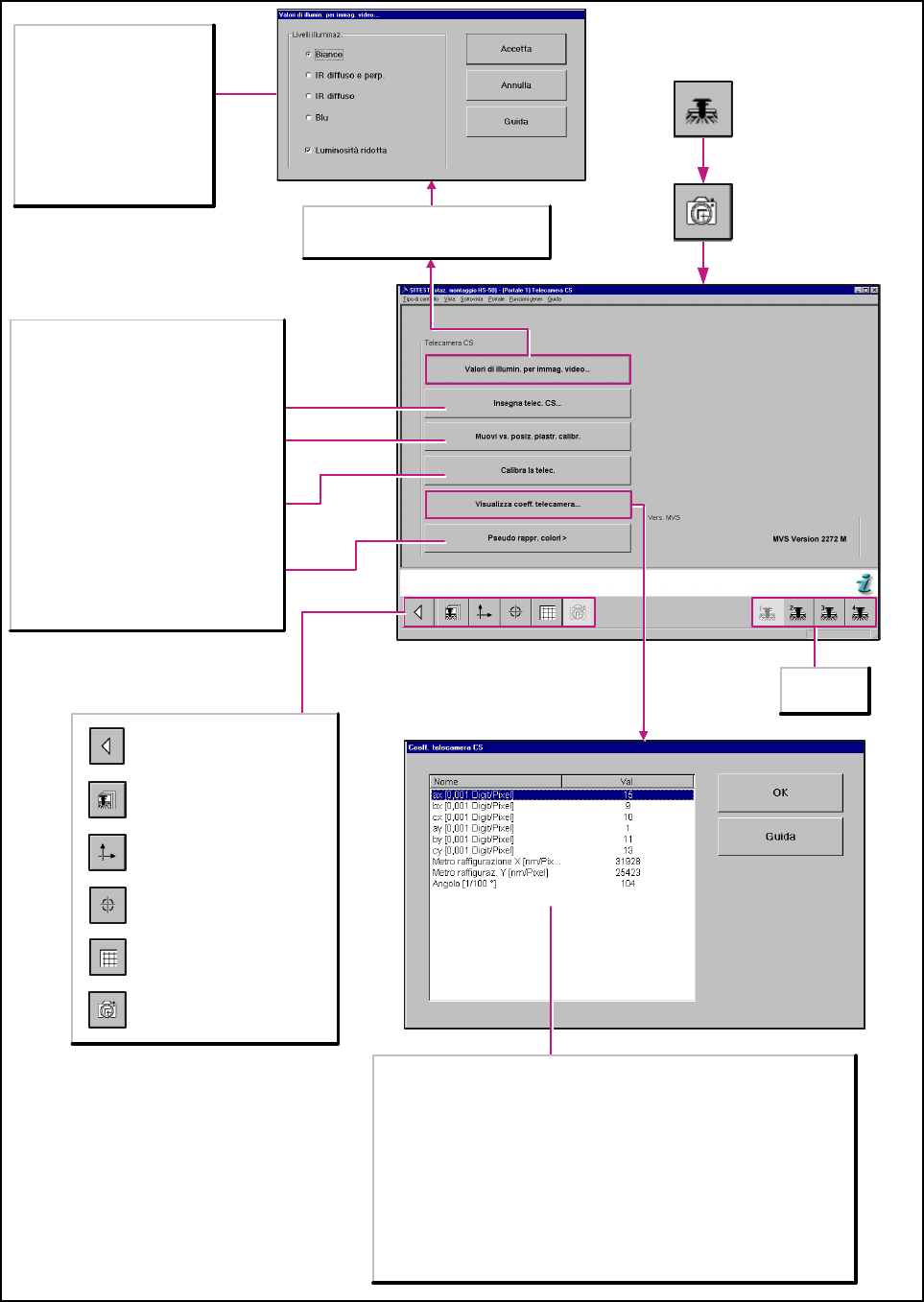

6.2.2.5 Funzioni telecamera CS del portale
6
figura 1 di 1 figura 6
Richiamo della vista funzioni
telecamera CS del portale.
Richiamo della vista funzioni
Mapping CS del portale.
Richiamo della vista funzioni di
calibratura del portale.
Richiamo della vista funzioni
asse del portale.
Richiamo della vista funzioni
portale.
Commuta di nuovo sulla vista
base.
Insegna telecamera CS...
Apre la finestra di dialogo insegna
telecamera CS e visualizza la posizione
corrente del portale verso la quale ci si è
mossi per ultima.
Muovi vs. pos. piastr. calibr.
Movimenta il portale attivo con la telecamera
CS sulla posizione della piastrina di
calibratura e commuta la visualizzazione a
monitor sulla telecamera CS.
Calibra la telecamera
Determina il metro di raffigurazione (nm/
Pixel) e l’angolo della telecamera.
Pseudo rappr. Colori >
Commuta la visualizzazione a monitor sulla
telecamera CS, al fine di vedere il risultato
di eventuali modifiche dell’illuminazione.
Seleziona il
portale 1-4.
Qui ha luogo una controllo
della funzione della telecamera
e dell’unità di illuminazione,
dato che i livelli di illuminazione
IR sono infrarossi e quindi non
percepibili ad occhio nudo.
Luminosità ridotta
Attivate questa funzione se il
quadro della telecamera è
troppo irraggiato.
Questa funzione è selezionabile solo se
nella Configurazione macchina è stata
selezionata la telecamera Multicolor.
I valori ax, bx, cx, ay, by e cy descrivono una matrice di trasformazione omogenea.
Detta matrice è la trasformazione del sistema coordinate macchina [Digit] in
relazione alla telecamera [Pixel].
Metro raffigurazione X [nm/Pixel]
Mostra il calcolo dei valori xµ. Trattasi delle dimensioni dei Pixel in [nm] che si
riferiscono all’asse macchina.
Metro raffigurazione Y[nm/Pixel]
Mostra il calcolo dei valori yµ. Trattasi delle dimensioni dei Pixel in [nm] che si
riferiscono all’asse macchina.
Angolo [1/100*]
Mostra la rotazione della telecamera rispetto al sistema coordinate macchina.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
34
6.2.3 Teste a revolver

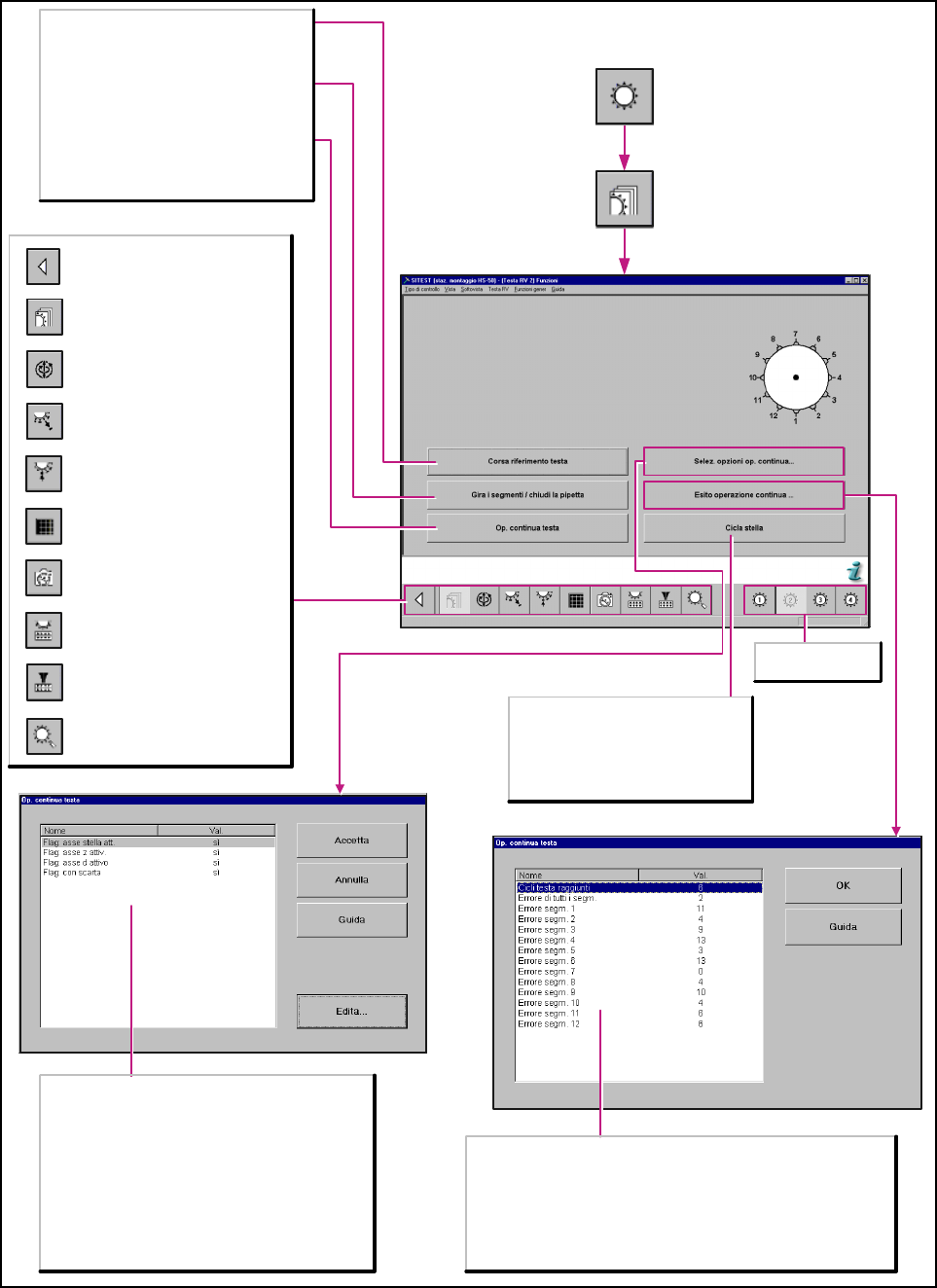

6.2.3.1 Funzioni della testa a revolver
6
figura 1 di 1 figura 6
Cicla stella
Con questa funzione si può ciclare la
stella. Ad ogni clic sul pulsante di
comando si avanza di un segmento. Le
posizioni dei singoli segmenti verranno
visualizzate graficamente sul monitor.
Flag: asse stella attivo
Attiva o disattiva l’asse stella con l’operazione continua
testa.
Flag: asse z attivo
Attiva o disattiva l’asse z con l’operazione continua testa.
Flag: asse d attivo
Attiva o disattiva l’asse d con l’operazione continua testa.
Flag: con Scarta
Attiva o disattiva con l’operazione continua testa
l’avvicinarsi alla posizione di scarto dei componenti.
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Cicli testa raggiunti
Visualizza il numero dei cicli testa eseguiti con l’operazione continua testa.
Errore di tutti i segm.
Visualizza il numero degli errori di tutti i segmenti.
Errore segm. 1-12
Visualizza il numero degli errori a proposito del segmento corrispondente.
Seleziona la testa
a revolver 1-4.
Corsa riferimento testa
Esegue la corsa di riferimento con tutti gli
assi della testa a revolver sul portale attivato.
Gira i segmenti, chiudi la pipetta
Porta le bussole in posizione a 0 gradi e
chiude il vuoto sulle pipette.
Operazione continua testa
Avvia l’operazione continua ed apre una
finestra di dialogo con la visualizzazione del
momento di avvio e di fine.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
35

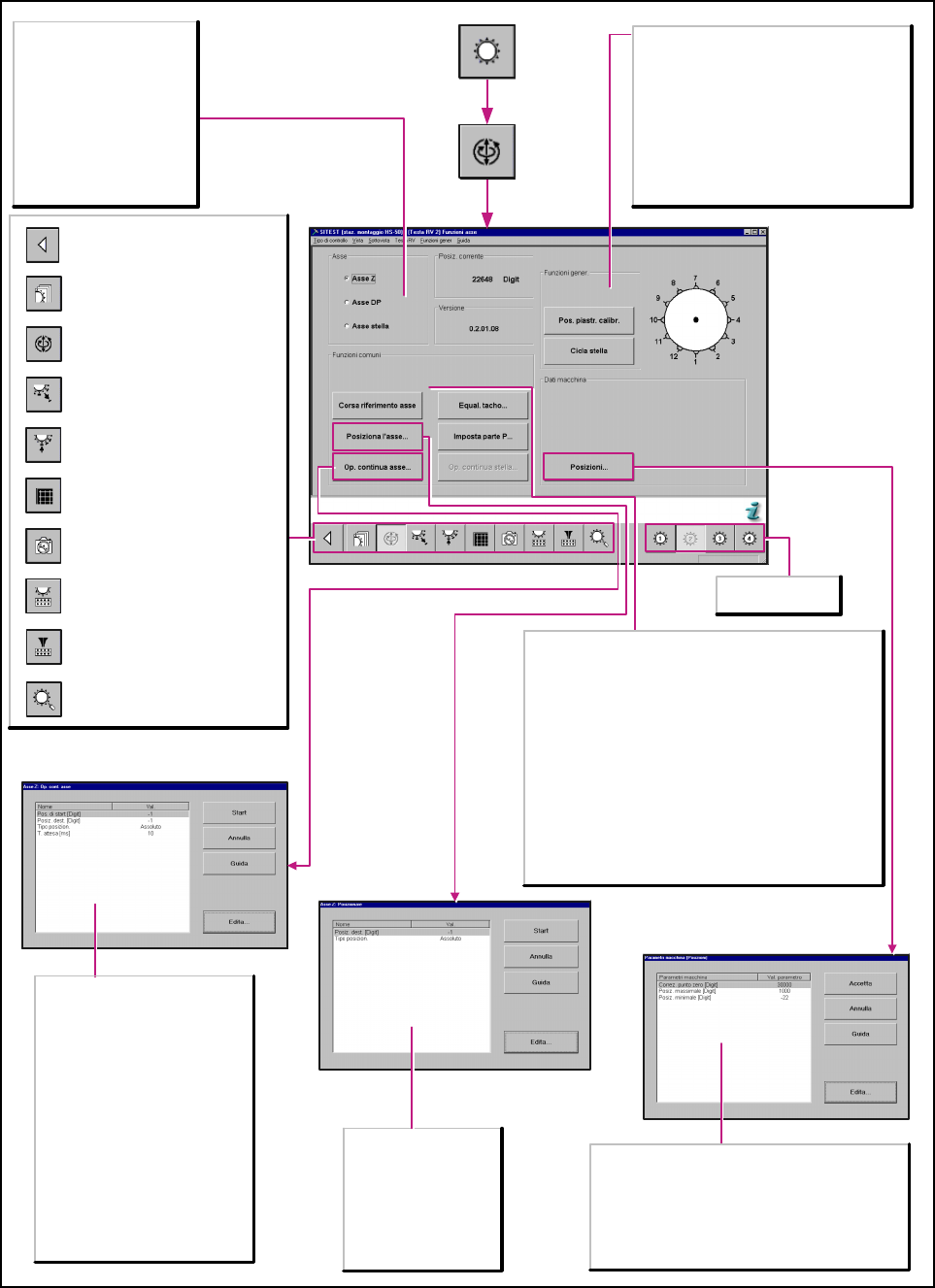

6.2.3.2 Funzioni assi della testa a revolver
6
figura 1 di 1 figura 6
Posiz. dest. [Digit]
Immissione della
posizione di destinazione
richiesta dell’asse
selezionato.
Tipo posizion.
Indica in che modo vada
posizionato l’asse.
Funzioni generali
Pos. piastr. calibr.
Nell’impostare la parte P dell’asse z, il portale
attivo si muove verso la posizione della
piastrina di calibratura e porta poi l’asse z in
operazione continua nella tasca di calibratura.
Cicla stella
Con questa funzione si può ciclare la stella. Ad
ogni clic sul pulsante di comando si avanza di
un segmento. Le posizioni dei singoli segmenti
verranno visualizzate graficamente sul monitor.
Asse
Asse z
Attiva le funzioni di
impostazione dell’asse z.
Asse dp
Attiva le funzioni di
impostazione dell’asse dp.
Asse stella
Attiva le funzioni di
impostazione dell’asse stella.
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Pos. di start [Digit]
Immissione della posizione di avvio
richiesta per l’asse selezionato.
Posiz. dest. [Digit]
Immissione della posizione di
destinazione richiesta per l’asse
selezionato.
Tipo posizion.
Indica in che modo vada
posizionato l’asse.
T. attesa [msec]
indica per quanto tempo durante
l’operazione continua l’asse si
trova sulla posizione di start
rispettivamente sulla posizione di
destinazione.
Correz. punto zero [Digit]
Corregge per il valore prescritto il punto di riferimento.
Posiz. massimale [Digit]
Indica la posizione massimale raggiungibile dall’asse.
Posiz. minimale [Digit]
Indica la posizione minimale raggiungibile dall’asse.
Funzioni comuni
Corsa riferimento asse...
Movimenta in riferimento l’asse attivato.
Equalizzazione Tacho...
Avvia l’operazione continua per l’impostazione della velocità
dell’asse selezionato ed apre la finestra di dialogo
equalizzazione tacho per la visualizzazione dei valori rilevati.
Imposta parte P...
Apre la finestra di dialogo imposta parte P per la prescrizione
dei parametri necessari.
Operazione continua stella
Apre la finestra di dialogo operazione continua asse per la
prescrizione del tempo di attesa dell’operazione continua e
per ciclare l’asse stella in operazione continua.
