6 SIT EST Sche mi ria ssu nt ivi del l’ inter fac ci a utent e Man ua le soft w are per S ITES T su SI PLA CE S- 25H M/S -2 7HM, HS-5 0/H S- 60 Vers ione soft ware 5 03.x x E dizi one 02/03 76
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
75
6
figura 2 di 2 figura 6

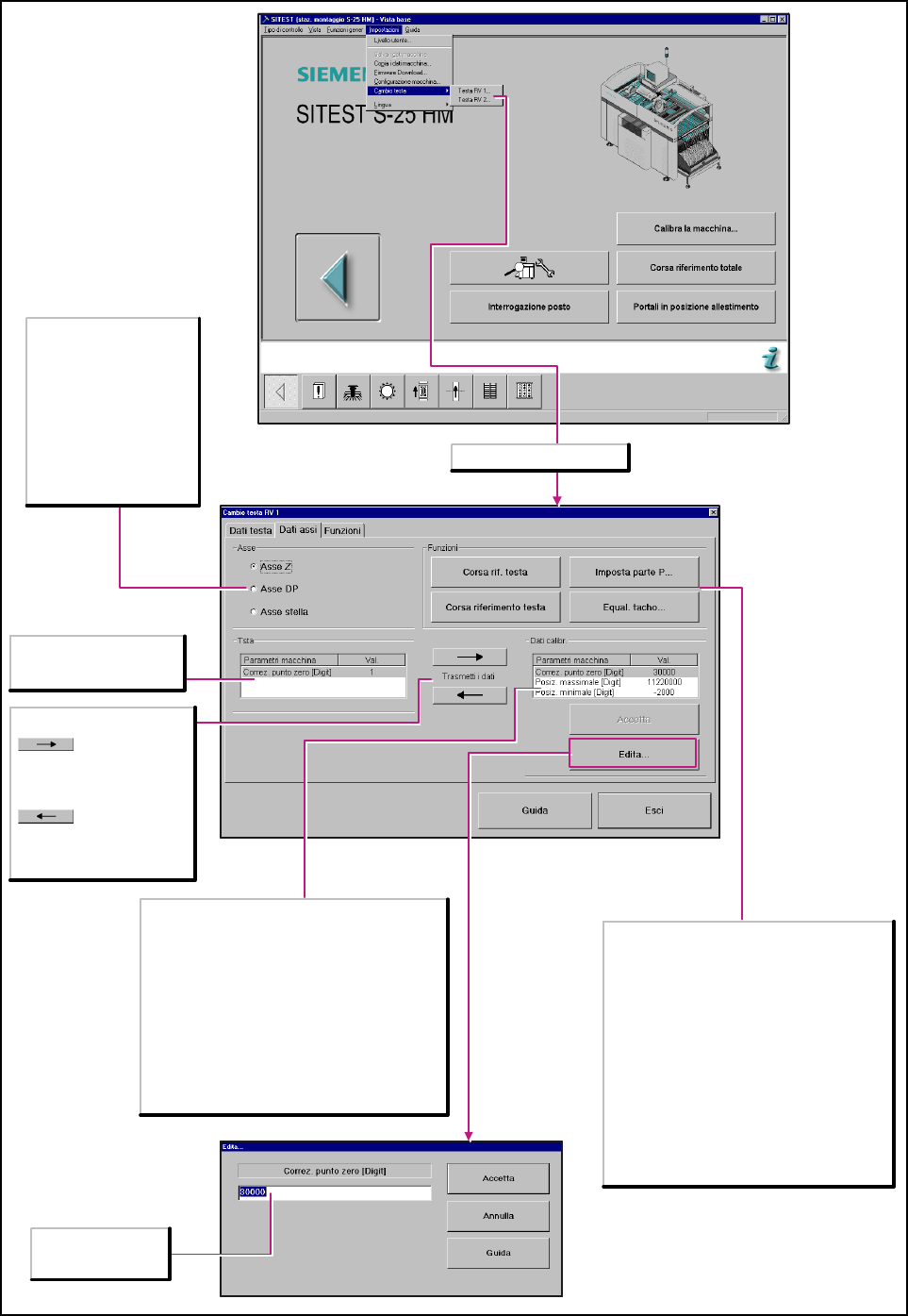

Selezionato registro Dati assi
Asse
Asse z
Attiva le funzioni per le
impostazioni dell’asse z.
Asse DP
Attiva le funzioni per le
impostazioni dell’asse dp.
Asse stella
Attiva le funzioni per le
impostazioni dell’asse stella.
Testa
Parametri macchina
Correzione punto zero [Digit]
Trasmetti i dati
I dati relativi all’asse testa
selezionato vengono trasmessi
ai dati di calibratura asse.
I dati di calibratura asse
vengono scritti nell’EEPROM
della testa.
Dati di calibratura
Parametri macchina
Correzione punto zero [Digit]
Corregge nella misura del valore prescritto il punto di
riferimento.
Posizione massima [Digit]
Indica la posizione al massimo raggiungibile dell’asse.
Posizione minima [Digit]
Indica la posizione al minimo raggiungibile dell’asse.
Accetta
Vengono accettati i dati relativi agli assi della testa.
Si possono modificare
i dati relativi agli assi
della testa.
Funzioni
Corsa riferimento asse...
Porta l’asse attivato in riferimento.
Corsa riferimento testa
Esegue la corsa di riferimento con tutti gli assi
della testa a revolver sul portale attivato.
Imposta parte P...
Apre la finestra di dialogo Imposta parte P per la
prescrizione dei parametri necessari.
Equalizzazione Tacho...
Avvia l’operazione continua per l’impostazione
della velocità dell’asse selezionato ed apre la
finestra di dialogo Equalizzazione tacho per la
visualizzazione dei valori rilevati.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
76
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 Indice analitico
Versione software 503.xx Edizione 02/03
77
Indice analitico
A
Abbreviazioni
. . . . . . . . . . . . . . . . . . . . . . . . . . .16
Aria esausta nel circuito di montaggio
. . . . . . . .19
Aria esausta nel circuito di scarto
. . . . . . . . . . . .19
asse di alimentazione
impostazioni
. . . . . . . . . . . . . . . . . . . . . . . . .69
Asse dp
equalizzazione tacho
. . . . . . . . . . . . . . . . . .20
parte P
. . . . . . . . . . . . . . . . . . . . . . . . . 20, 21
asse dp della testa a revolver
funzioni
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
asse elevatore
impostazioni
. . . . . . . . . . . . . . . . . . . . . . . . .70
Asse stella
correzione punto zero
. . . . . . . . . . . . . . 20, 21
equalizzazione tacho
. . . . . . . . . . . . . . . . . .20
asse stella della testa a revolver
funzioni
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Asse x
controllo parte P
. . . . . . . . . . . . . . . . . . . . . .21
parte P
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Asse x/y
equalizzazione tacho
. . . . . . . . . . . . . . . . . .22
Asse y
controllo parte P
. . . . . . . . . . . . . . . . . . . . . .21
parte P
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Asse z
equalizzazione tacho
. . . . . . . . . . . . . . 20, 21
parte P
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
asse z della testa a revolver
funzioni
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Assi portale
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
B
Barra del menu
. . . . . . . . . . . . . . . . . . . . . . 18, 22
Funzioni generali
. . . . . . . . . . . . . . . . . . . . .55
Guida
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
Impostazioni
. . . . . . . . . . . . . . . . . . . . . 56, 73
Tipo di controllo e Vista
. . . . . . . . . . . . . . . .54
C
Calibra
altezza di prelievo RV
. . . . . . . . . . . . . . . . . 20
caricatore corrente RV
. . . . . . . . . . . . . . . . 20
larghezza di trasporto
. . . . . . . . . . . . . . . . . 20
offset segmento I
. . . . . . . . . . . . . . . . . . . . 20
offset segmento II
. . . . . . . . . . . . . . . . . . . . 20
offset telecamera CS-RV
. . . . . . . . . . . . . . 20
posizione di prelievo traccia
. . . . . . . . . . . . 20
posizione piastrina di calibratura
. . . . . . . . 19
posizione punto relativo del circuito
. . . . . . 19
scambiatore pipette RV
. . . . . . . . . . . . . . . 20
tavolo componenti
. . . . . . . . . . . . . . . . . . . 20
telecamera CS
. . . . . . . . . . . . . . . . . . . . . . 19
testa RV
. . . . . . . . . . . . . . . . . . . . . . . . . . . 20
trasporto CS
. . . . . . . . . . . . . . . . . . . . . . . . 20
Calibra la posizione
. . . . . . . . . . . . . . . . . . . . . . 17
Calibra posizione di prelievo del tavolo CO
. . . 52
Calibra tutta la macchina
. . . . . . . . . . . . . . . . . . 19
Calibrare la macchina
. . . . . . . . . . . . . . . . . . . . 19
Calibratura offset degli assi portale
. . . . . . . . . . 22
Cambio testa
testa RV 1, testa RV 2
. . . . . . . . . . . . . . . . 74
circuito di montaggio e prelievo
funzioni testa a revolver
. . . . . . . . . . . . . . . 40
Circuito di montaggio e prelievo della testa
a revolver
. . . . . . . . . . . . . . . . . . . . . . . . . . 18
Circuito di scarto
. . . . . . . . . . . . . . . . . . . . . . . . 19
circuito di tenuta e scarto
funzioni della testa a revolver
. . . . . . . . . . . 39
Circuito di tenuta e scarto/stazione di
rotazione della testa a revolver
. . . . . . . . . . 18
Classi di utenti
. . . . . . . . . . . . . . . . . . . . . . . . . . 10
Componenti
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Configurazione macchina
Componenti complementari
SIPLACE S-25 HM / S-27HM
. . . . . . . . . . . 73
SIPLACE HS-50 / HS-60
. . . . . . . . . . . . . . 59
Contestuale sensitiva
. . . . . . . . . . . . . . . . . . . . 22
Controllo parte P dell’asse x
. . . . . . . . . . . . . . . 21
Controllo parte P dell’asse y
. . . . . . . . . . . . . . . 21
Correzione punto zero
. . . . . . . . . . . . . . . . . . . . 20
Correzione punto zero asse stella della
testa RV da 12
. . . . . . . . . . . . . . . . . . . . . . 21
