Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
63

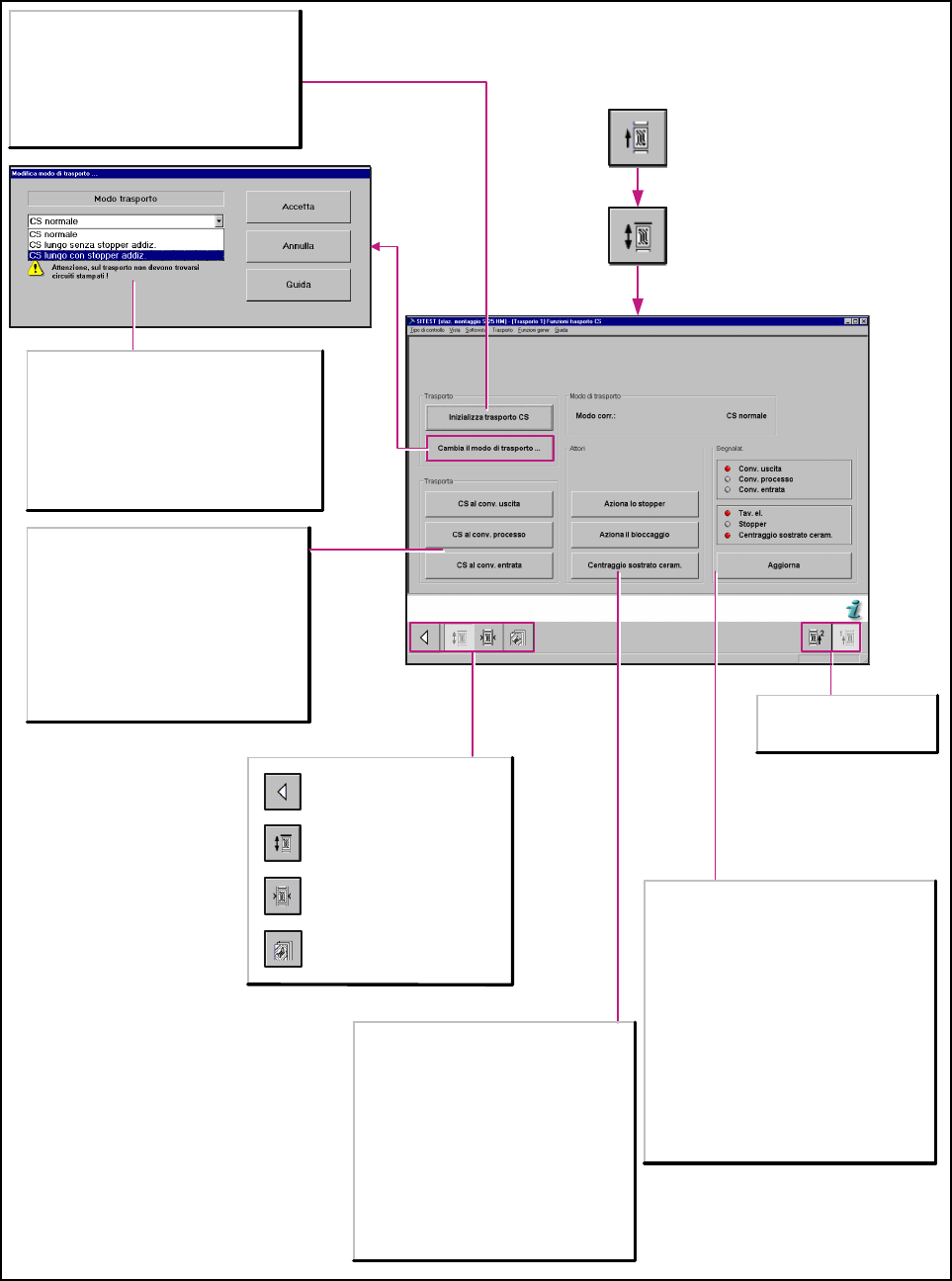

6.4.2 Trasporto CS
6.4.2.1 Vista delle funzioni trasporto CS
6
figura 1 di 1 figura 6
Trasporta
CS al conv. uscita
Inoltra il circuito stampato dal convogliatore di
processo al convogliatore di uscita.
CS al conv. processo
Inoltra il circuito stampato al convogliatore di
processo.
CS al conv. entrata
Inoltra il circuito stampato al convogliatore di
entrata.
Trasporto
Inizializza trasporto CS
Tutte le catene convogliatore, ad eccezione di
quella di entrata, si movimentano ad alta
velocità.
Per poter controllare tutte le funzioni di trasporto
senza corsa di riferimento totate, è necessario
inizializzare il trasporto dei circuiti stampati.
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni circuiti stampati CS.
Richiamo della vista
impostazioni della larghezza
catena convogliatore.
Richiamo delle funzioni di
trasporto.
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Modo trasporto
sono selezionabili i seguenti modi di trasporto:
- CS normale (fino a 368 mm)
- CS lungo senza stopper addiz. (fino a 610 mm)
- CS lungo con stopper addiz. (fino a 610 mm)
Avviso:
Se avete selezionato il modo di trasporto circuito
stampato lungo, non sarà possibile insegnare i
punti relativi del circuito.
Generatori di segnali
Visualizza lo stato corrente dei sensori ad
ultrasuoni delle singole catene convogliatore ed
attori. I singoli stati dei sensori ad ultrasuoni
vengono visualizzati tramite i corrispondenti
simboli LED:
grigio: non risponde
rosso: risponde
Aggiorna
Aggiorna la visualizzazione dello stato dei
sensori ad ultrasuoni delle singole catene
convogliatore ed attori.
Con questa funzione si può anche testare se i
sensori ad ultrasuoni rispondono. Se
necessario, li si dovrà regolare nuovamente.
Attori
Aziona stopper
A seconda dello stato, lo stopper dei circuiti
stampati sul convogliatore di processo viene
o estratto o rientrato.
Aziona bloccaggio
A seconda dello stato, il circuito stampato sul
convogliatore di processo viene o bloccato o
rilasciato.
Centraggio sostrato ceram.
Opzione: a seconda dello stato, il sostrato in
ceramica sul convogliatore di processo viene
o bloccato o rilasciato.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
64
6.4.2.2 Vista delle funzioni trasporto
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni circuiti stampati CS.
Richiamo della vista
impostazioni della larghezza
catena convogliatore.
Richiamo delle funzioni di
trasporto.
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Posizione
Indica se il codice a barre è stato letto sulla
parte inferiore o superiore del circuito stampato.
CBarre 01-20
Visualizza i primi 20 caratteri di un codice a
barre di 40 cifre al massimo.
CBarre 21-40
Visualizza i carattteri da 21a 40 di un codice a
barre di 40 cifre al massimo.
Lettore Codice a barre
Introduzione CS
Attivato:
Il circuito stampato viene fatto avanzare
automaticamente dal trasporto
Disattivato:
Il circuito stampato va spinto a mano.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
65
6.4.3 SAVM
6.4.3.1 Funzioni SAVM
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Torri
Torre 1 (on/off)
Visualizza lo stato della torre 1.
Torre 2 (on/off)
Visualizza lo stato della torre 2.
Seleziona l’ SAVM
sul posto 1 o 3.
Apre la finestra di dialogo
Operazione continua per lanciare
l’operazione continua dell’ SAVM
e per fissare la sequenza.
Sequenza
Per determinare la sequenza, sono a
disposizione le seguenti possibilità:
- Caso
- Sequenza vera e propria
Funzioni
Corsa riferimento
Porta l’asse elevatore e di
alimentazione in corsa di riferimento.
Posiz. trasporto
Porta le torri SAVM attivate (per il
trasporto dell’ SAVM) in un punto di
sicurezza/di trasporto definito.
Calibra posiz. prelievo
X/Y
Visualizza il valore della posizione rilevato
calibrando e quello precedente (tra
parentesi) in direzione x/y.
Calibra
Rileva la posizione x ed y della fiducial
dell’ SAVM selezionato.
Muovi vs.
Porta sulla fiducial dell’ SAVM selezionato
la telecamera circuiti stampati sulla quale
converte poi la videata.
