Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
49

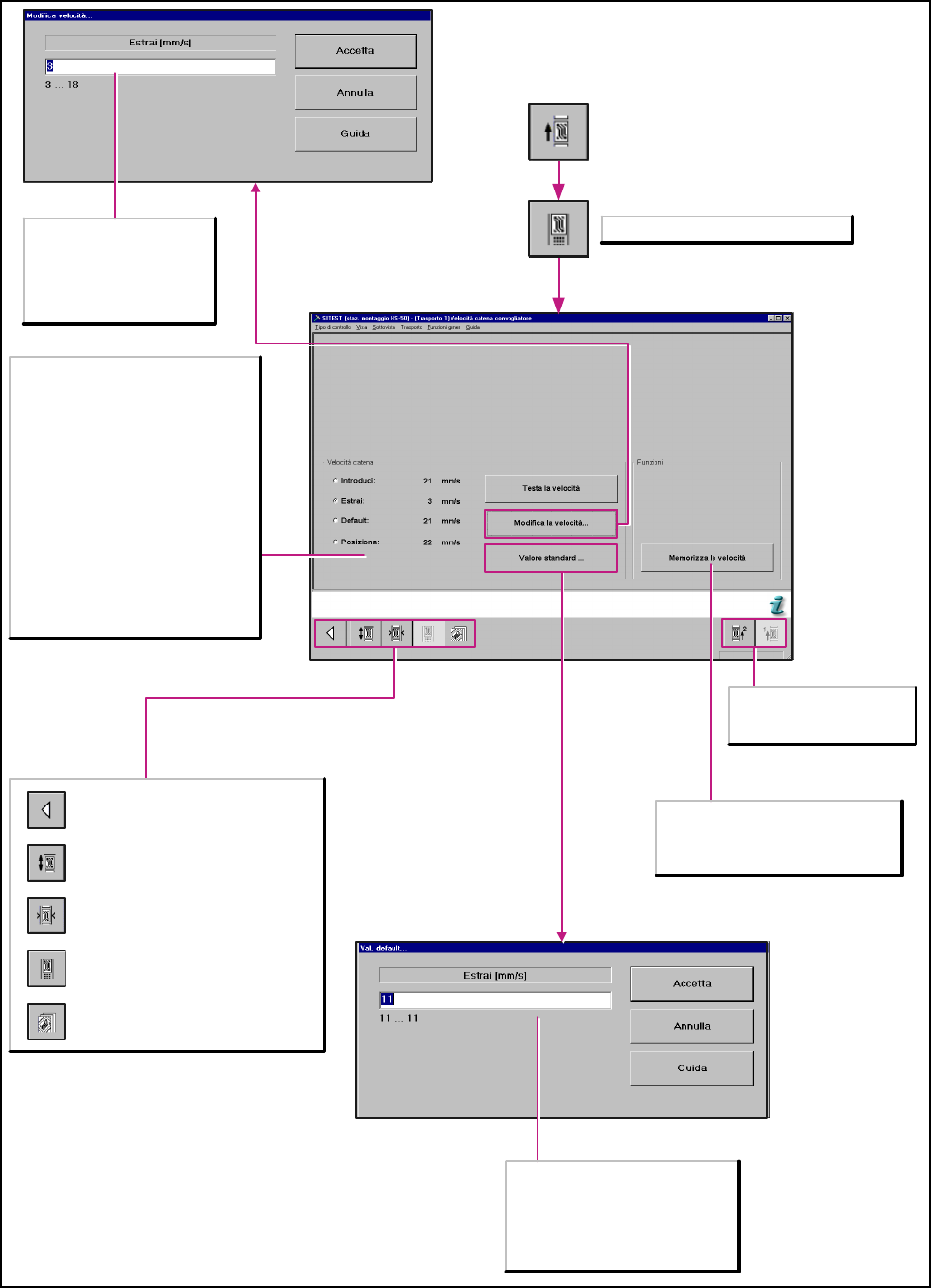

6.2.4.3 Impostazioni della velocità della catena convogliatore
6
figura 1 di 1 figura 6
Qui si può settare la velocità della
catena convogliatore su un valore
standard.
Digitare un valore standard entro i
limiti indicati.
Richiamo della vista impostazioni della
larghezza catena convogliatore.
Richiamo della vista delle funzioni
circuiti stampati CS.
Richiamo delle funzioni di trasporto
Richiamo della vista per le impostazioni
della velocità della catena convogliatore.
Non a riguardo della SIPLACE S-25HM!
Commuta di nuovo sulla vista
base.
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Memorizza le velocità
Questa funzione diventa attiva solo se
la velocità della catena è stata
modificata oppure settata su standard.
Qui si può modificare la
velocità della catena
convogliatore.
Digitate la velocità pari ad un
valore entro i limiti indicati.
Non a riguardo della SIPLACE S-25 HM
Velocità catena
Introduci
Seleziona il convogliatore di entrata.
Estrai
Seleziona il convogliatore di uscita.
Default
Seleziona tutte le catene convogliatore.
Posiziona
Seleziona il convogliatore centrale.
Testa la velocità
La catena convogliatore si movimenta
finché non verrà interrotta, con ciò si
testa la velocità della catena
convogliatore selezionata.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
50

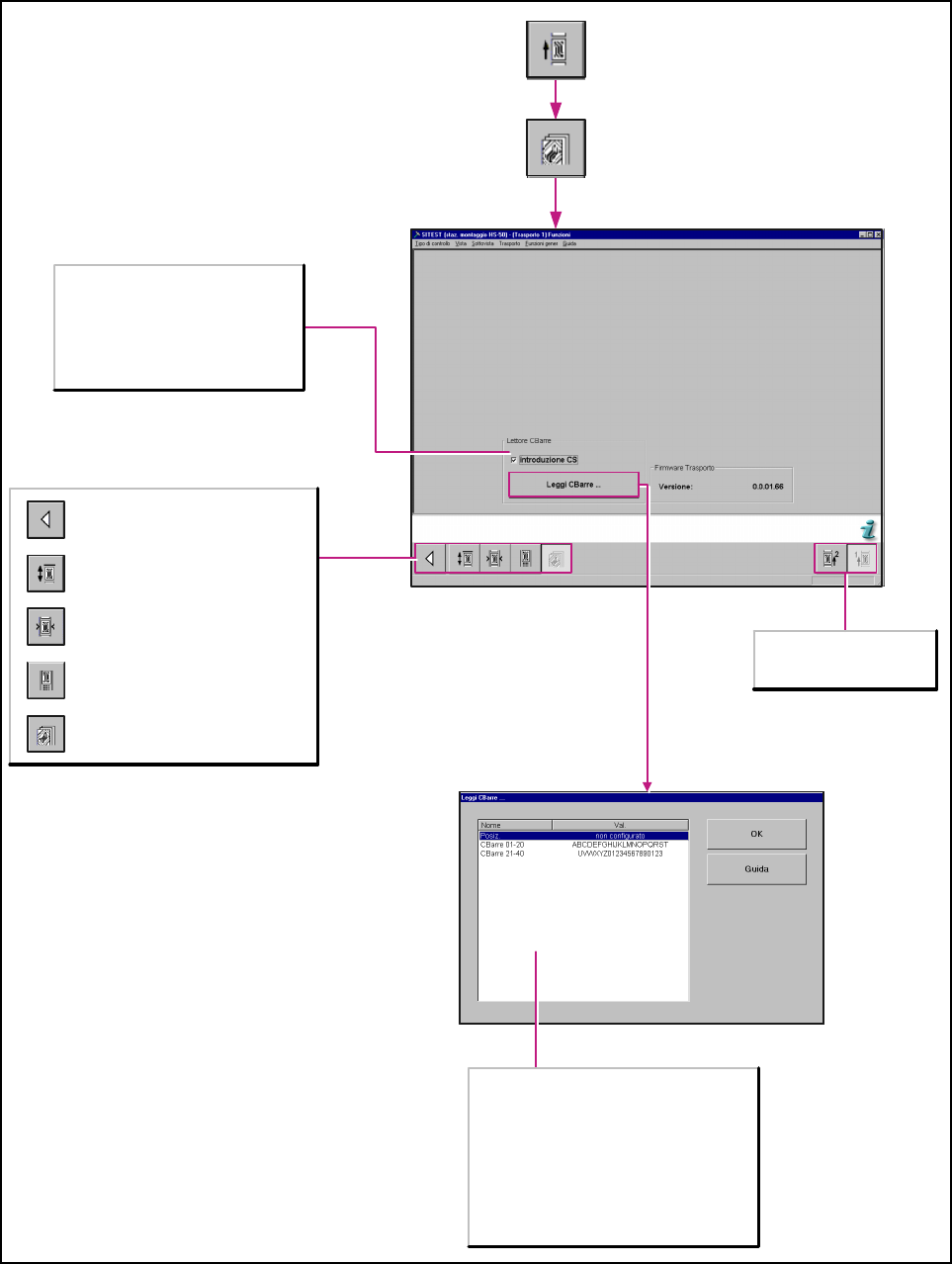

6.2.4.4 Vista delle funzioni di trasporto
6
figura 1 di 1 figura 6
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Richiamo della vista impostazioni della
larghezza catena convogliatore.
Richiamo della vista delle funzioni
circuiti stampati CS.
Richiamo delle funzioni di trasporto
Richiamo della vista per le impostazioni
della velocità della catena convogliatore.
Non a riguardo della SIPLACE S-25HM!
Commuta di nuovo sulla vista
base.
Posizione
Indica se il codice a barre è stato letto sulla
parte inferiore o superiore del circuito stampato.
CBarre 01-20
Visualizza i primi 20 caratteri di un codice a
barre di 40 cifre al massimo.
CBarre 21-40
Visualizza i carattteri da 21a 40 di un codice a
barre di 40 cifre al massimo.
Lettore Codice a barre
Introduzione CS
Attivato:
Il circuito stampato viene fatto avanzare
automaticamente dal trasporto
Disattivato:
Il circuito stampato va spinto a mano.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
51

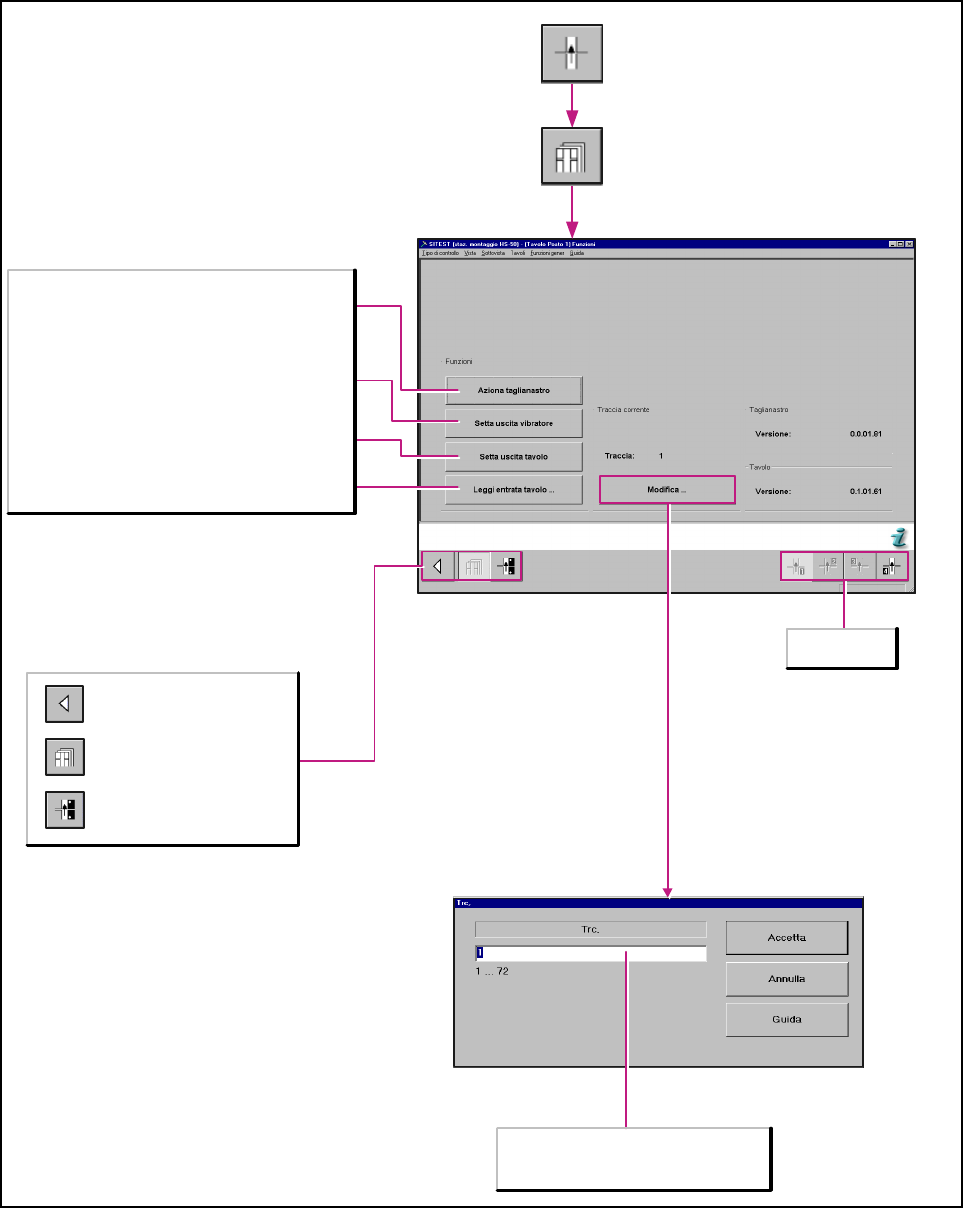

6.2.5 Tavoli
6.2.5.1 Funzioni tavolo CO
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista
calibratura della posizione di
prelievo del tavolo CO.
Richiamo della vista funzioni
tavolo CO.
Seleziona il
tavolo CO 1-4.
Traccia
Sul campo immissione immettere il valore
richiesto entro i valori limiti indicati.
Funzioni
Aziona taglianastro
Movimenta il taglianastro per una volta sulla posizione
di fine e poi lo riporta indietro. Con ciò taglia il
materiale residuo dei nastri CO.
Setta uscita vibratore
Setta l’uscita della traccia selezionata e fa vibrare un
caricatore lineare allestito.
Setta uscita tavolo
Setta l’uscita della traccia selezionata.
Leggi l’entrata tavolo
Visualizza lo stato dell’entrata della traccia selezionata.
