6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
64

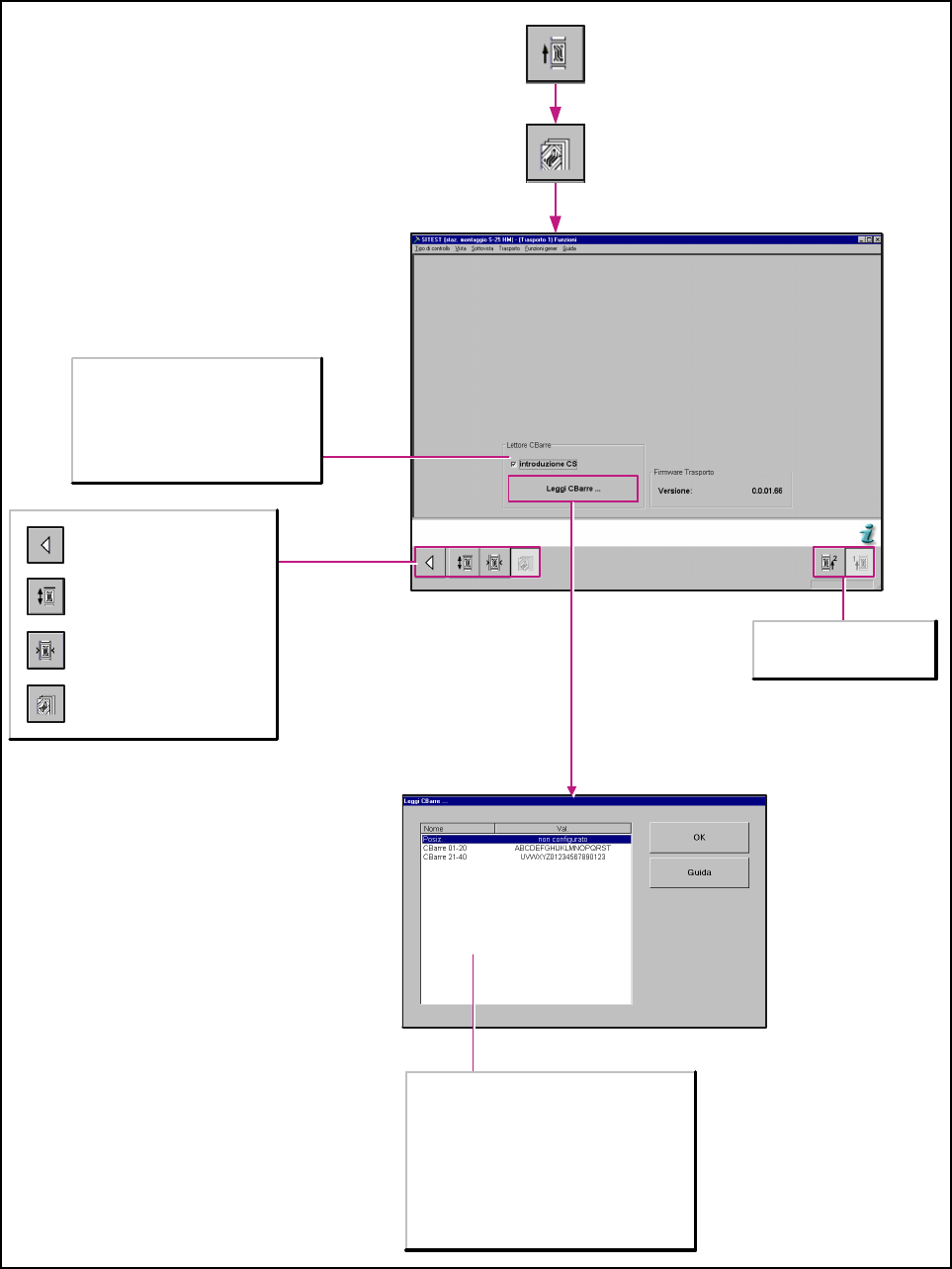

6.4.2.2 Vista delle funzioni trasporto
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni circuiti stampati CS.
Richiamo della vista
impostazioni della larghezza
catena convogliatore.
Richiamo delle funzioni di
trasporto.
Seleziona il trasporto CS 1 o
2 (lato sinistro di trasporto in
caso di doppio trasporto).
Posizione
Indica se il codice a barre è stato letto sulla
parte inferiore o superiore del circuito stampato.
CBarre 01-20
Visualizza i primi 20 caratteri di un codice a
barre di 40 cifre al massimo.
CBarre 21-40
Visualizza i carattteri da 21a 40 di un codice a
barre di 40 cifre al massimo.
Lettore Codice a barre
Introduzione CS
Attivato:
Il circuito stampato viene fatto avanzare
automaticamente dal trasporto
Disattivato:
Il circuito stampato va spinto a mano.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
65

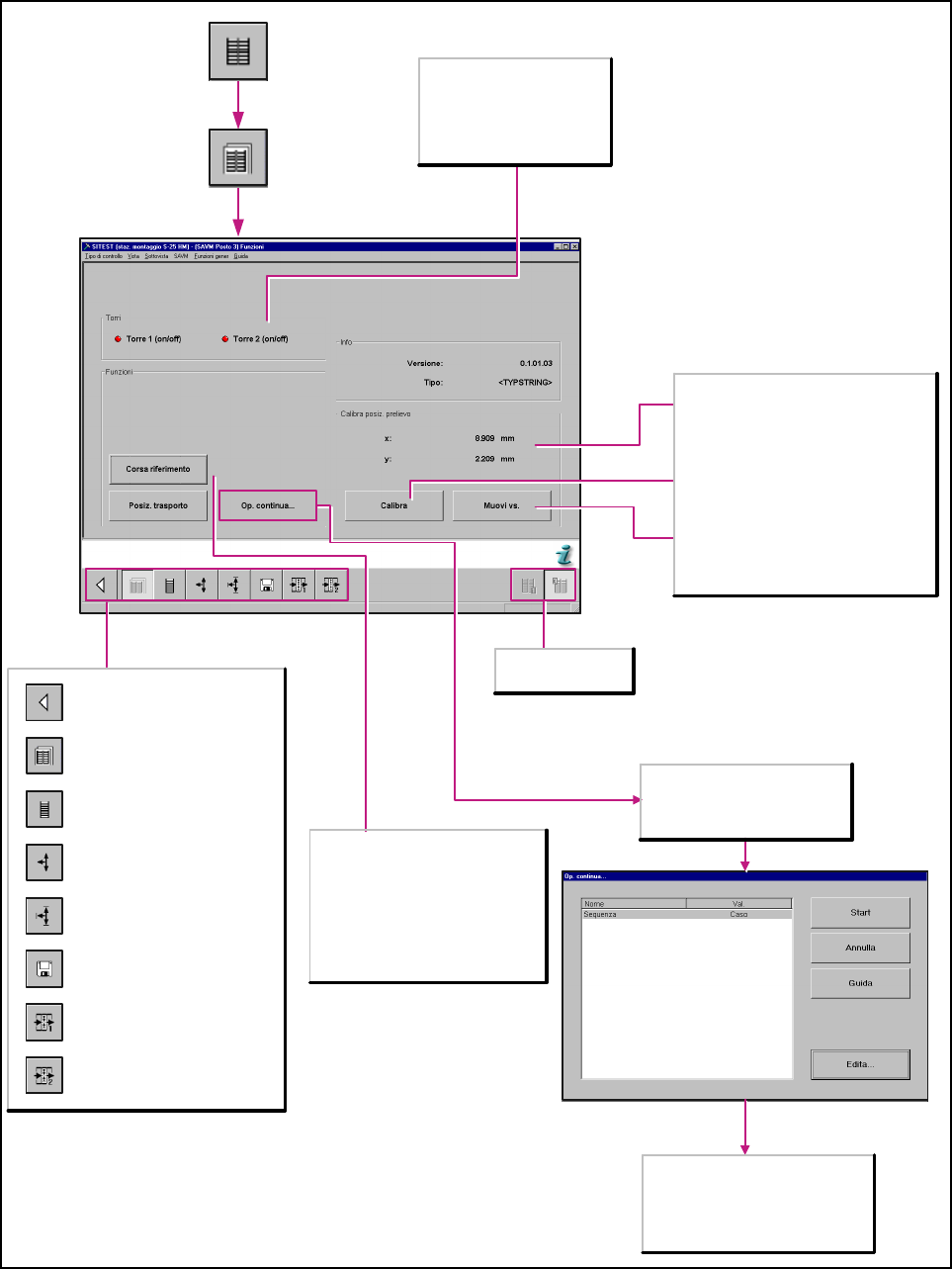

6.4.3 SAVM
6.4.3.1 Funzioni SAVM
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Torri
Torre 1 (on/off)
Visualizza lo stato della torre 1.
Torre 2 (on/off)
Visualizza lo stato della torre 2.
Seleziona l’ SAVM
sul posto 1 o 3.
Apre la finestra di dialogo
Operazione continua per lanciare
l’operazione continua dell’ SAVM
e per fissare la sequenza.
Sequenza
Per determinare la sequenza, sono a
disposizione le seguenti possibilità:
- Caso
- Sequenza vera e propria
Funzioni
Corsa riferimento
Porta l’asse elevatore e di
alimentazione in corsa di riferimento.
Posiz. trasporto
Porta le torri SAVM attivate (per il
trasporto dell’ SAVM) in un punto di
sicurezza/di trasporto definito.
Calibra posiz. prelievo
X/Y
Visualizza il valore della posizione rilevato
calibrando e quello precedente (tra
parentesi) in direzione x/y.
Calibra
Rileva la posizione x ed y della fiducial
dell’ SAVM selezionato.
Muovi vs.
Porta sulla fiducial dell’ SAVM selezionato
la telecamera circuiti stampati sulla quale
converte poi la videata.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
66

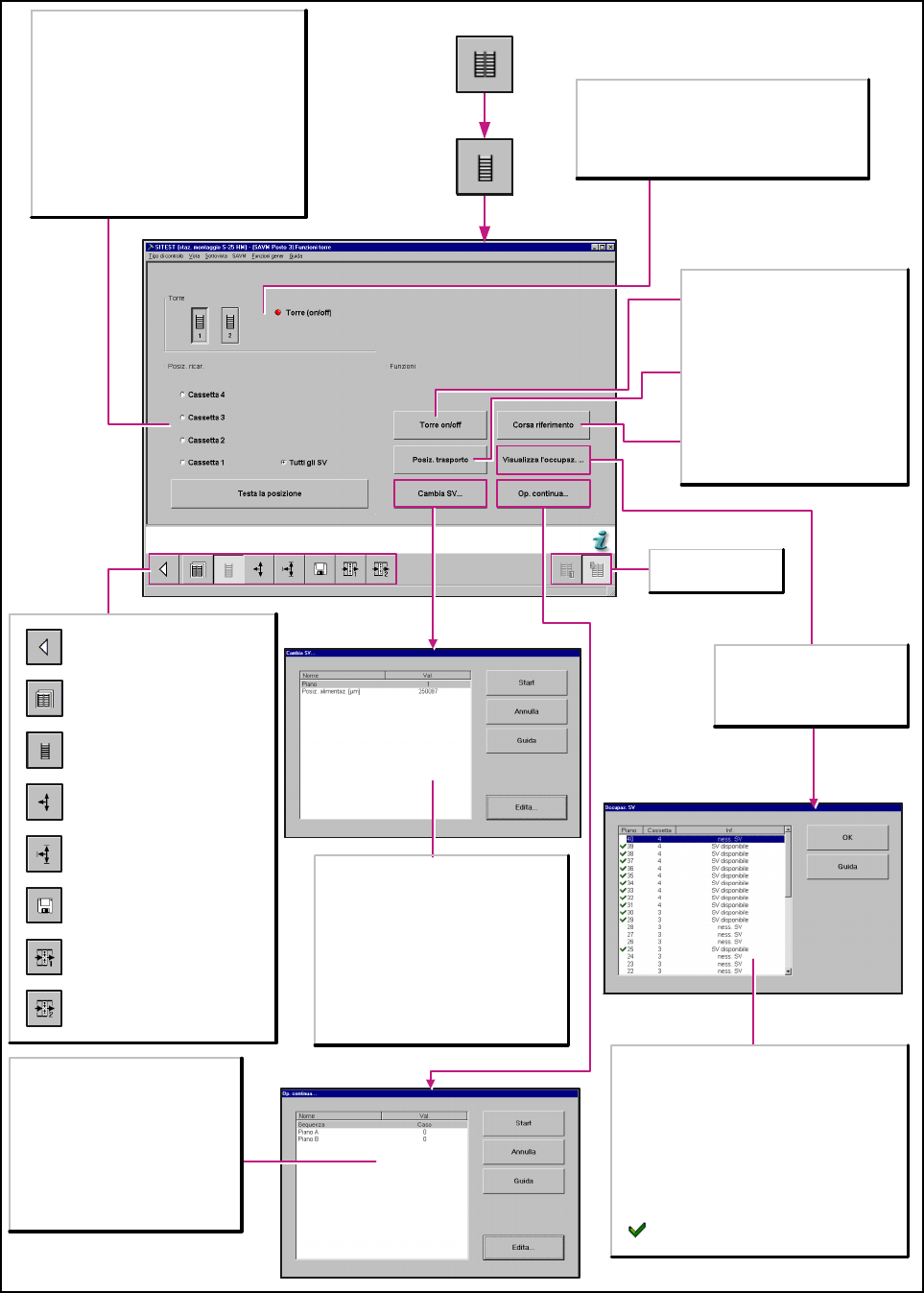

6.4.3.2 Funzioni torre SAVM
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Apre la finestra di dialogo
Occupazione SAVM per
verificare le posizioni occupate
nella torre e per visualizzare la
posizione dei supporti vassoi.
Sequenza
Per determinare la sequenza, sono a
disposizione le seguenti possibilità
Piani
Selezione dei piani per l’operazione
continua.
Start
Chiude questa finestra di dialogo e
lancia l’operazione continua.
Funzioni
Torre on/off
Accende o spegne la torre
selezionata. Spegnendo una torre, ne
si blocca l’accesso software.
Posiz. trasporto
Porta la torre SAVM attivata (per il
trasporto dell’ SAVM) in un punto di
sicurezza/di trasporto definito.
Corsa riferimento
Porta l’asse elevatore e di
alimentazione in corsa di riferimento.
Seleziona l’ SAVM
sul posto 1 o 3.
Piano
Visualizza i numeri dei piani in ciascuno dei quali
è disponibile un supporto vassoi.
Cassetta
Visualizza il numero della cassetta nella quala si
trovano i piani.
Inf.
Indica se un supporto vassoi è disponibile o no.
Evidenzia l’occupazione dei piani e la
disponibilità di un supporto vassoi.
Piano
Scelta del piano del supporto vassoi da
cambiare.
Posiz. alimentaz. µm
Scelta della posizione di alimentazione del
supporto vassoi da cambiare.
Start
L’asse elevatore porta il piano selezionato
in posizione asse di alimentazione e viene
poi spinto in posizione di prelievo.
Torre
1
Attiva le funzioni per le impostazioni della torre 1.
2
Attiva le funzioni per le impostazioni della torre 2.
Posiz. ricar.
Cassetta 1-4
Selezionare una posizione di ricaricamento.
Tutti gli SV
Posiziona la torre attivata in modo che si
possano togliere tutte le cassette nonché i
supporti vassoi.
Testa la posizione
Ci si muove verso la posizione di ricaricamento
selezionata della torre attiva, in questo modo si
potrà togliere la cassetta selezionata.
