Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
25
6 SITEST Schemi riassuntivi dell’interfaccia utente

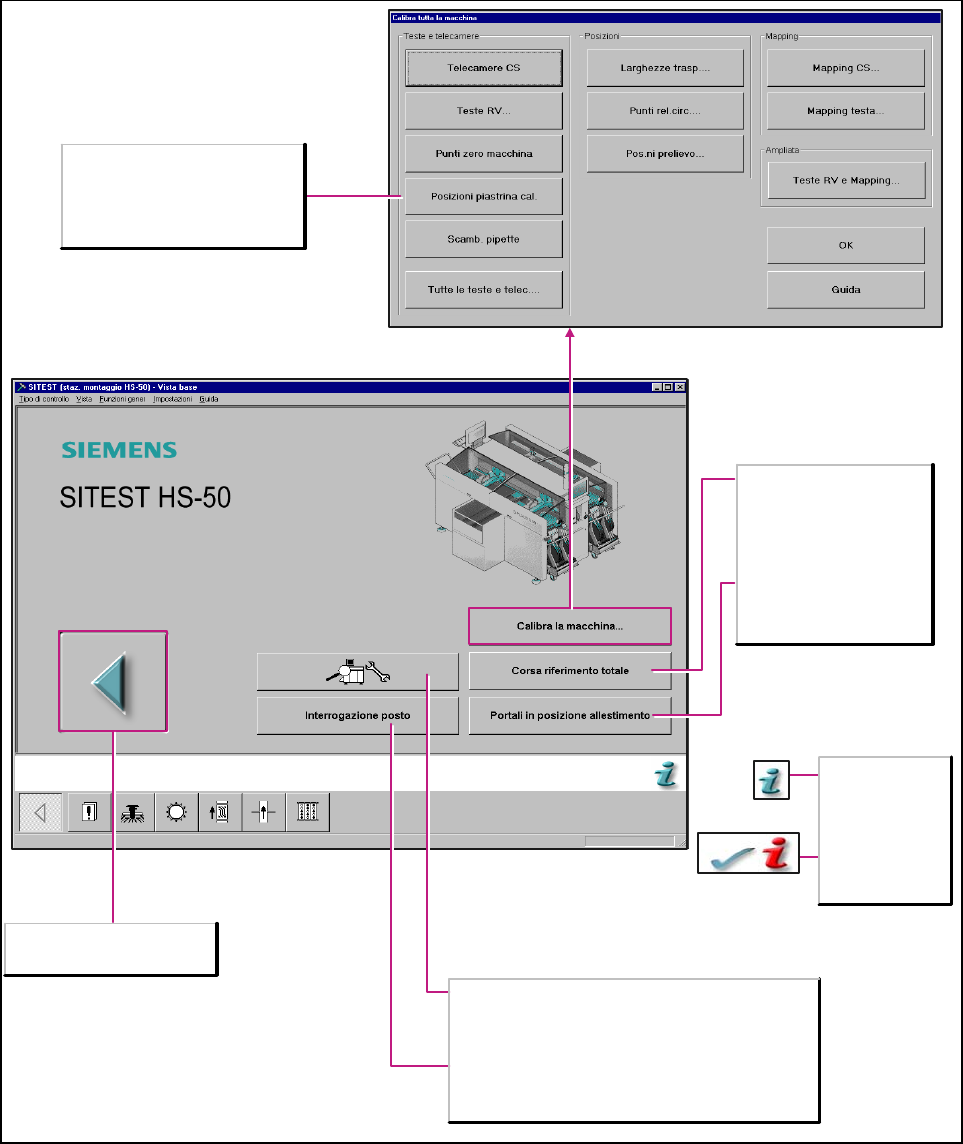

6.1 Vista base - finestre di dialogo
6
figura 1 di 1 figura 6
Annulla l’elaborazione, si esce
dal programma di test SITEST.
Corsa riferimento totale
Lancia la corsa di
riferimento di tutti gli assi
teste e portali della
macchina ed installa il
trasporto.
Portali in posiz. allest.
I portali vengono portati su
una posizione che consente
di cambiare i tavoli CO.
Calibra la macchina...
Apre la finestra di dialogo calibra
tutta la macchina per la
visualizzazione di tutte le funzioni
necessarie alla calibratura della
macchina completa.
Si richiama la
Guida online della
vista corrente.
Dopo aver
rimediato con
buon esito, verrà
cancellato l’errore
corrente.
Diagnosi
Lancia il Sistema diagnosi al fine di identificare in dialogo
con l’operatore la causa dell’errore figurante al momento
e di rimuoverlo.
Interrogaz. posto
Si interrogano i posti disponibili a proposito dei tavoli CO
e dell’SAVM.
(SAVM solo a riguardo della SIPLACE S-25HM/S-27HM)
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
26

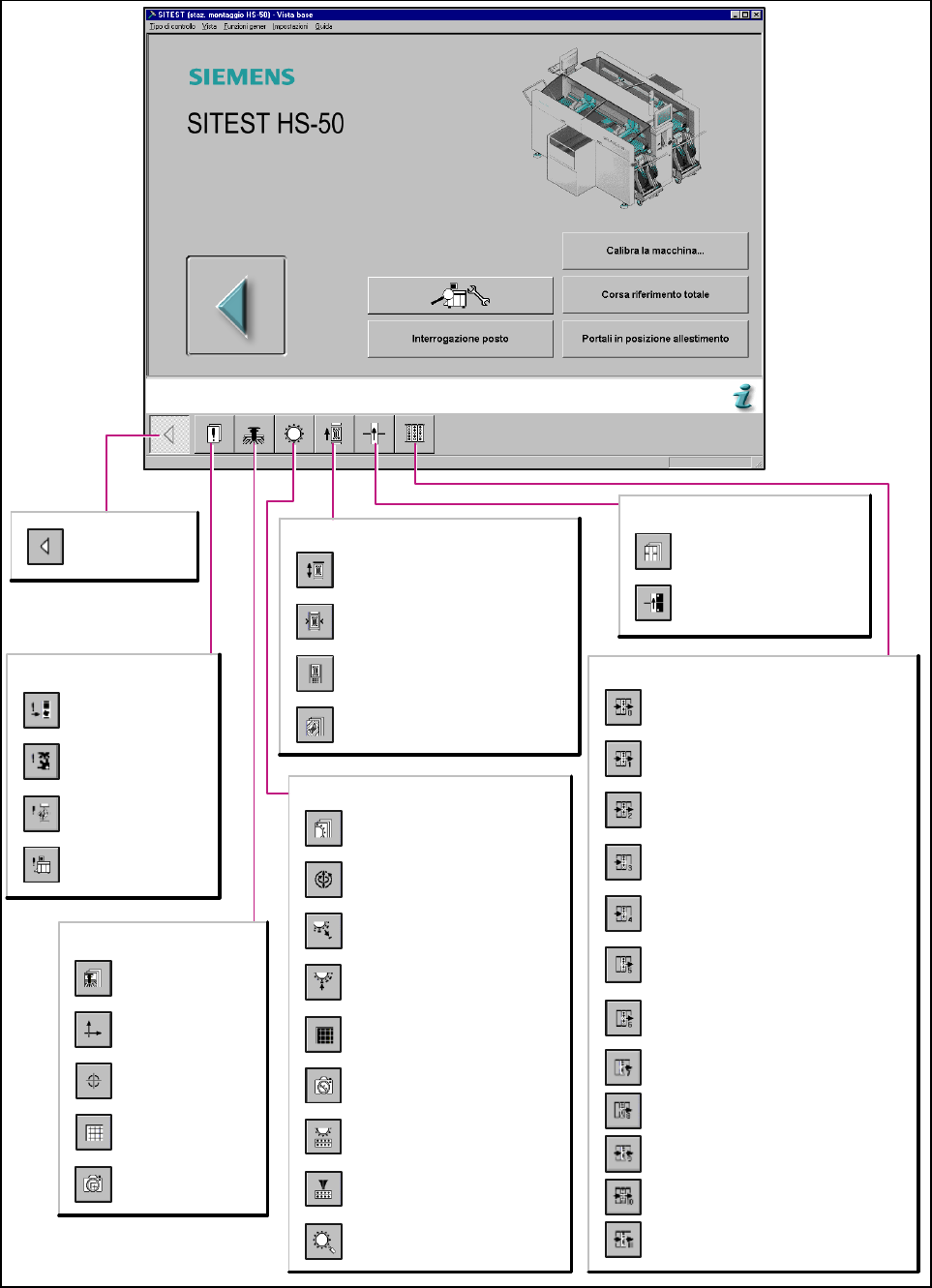

6.2 Vista base - Simboli SIPLACE HS-50 / HS-60
6
figura 1 di 1 figura 6
Commuta di
nuovo sulla vista
base.
Tavolo
Richiamo della vista
calibratura della posizione di
prelievo del tavolo CO.
Richiamo della vista funzioni
tavolo CO.
Errori
Richiamo della
visualizzazione degli
errori generali.
Richiamo della
visualizzazione degli
errori di trasporto.
Richiamo della
visualizzazione degli
errori di macchina.
Richiamo della
visualizzazione degli
errori di traccia.
Trasporto CS
Richiamo della vista impostazioni della
larghezza catena convogliatore.
Richiamo della vista delle funzioni
circuiti stampati CS.
Richiamo delle funzioni di trasporto
Richiamo della vista per le impostazioni
della velocità della catena convogliatore.
Non a riguardo della SIPLACE S-25HM!
Teste a revolver
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Portali
Richiamo della vista
funzioni telecamera
CS del portale.
Richiamo della vista
funzioni Mapping CS
del portale.
Richiamo della vista
funzioni di calibratura
del portale.
Richiamo della vista
funzioni asse del
portale.
Richiamo della vista
funzioni portale.
Entrate/ Uscite
Opzioni trasporto 2
Opzioni trasporto 1
Interfaccia trasporto 2
Interfaccia trasporto 1
E/U modulo 2
E/U modulo 1
HS-50: Motore catena, Bero sonar e regol.
larghezza tsp. 2
HS-60: Motore catena e sensore CS tsp. 2
HS-50: Motore catena, Bero sonar e regol.
larghezza tsp. 1
HS-60: Motore catena e sensore CS tsp. 1
HS-50: Tavolo elevatore e stopper trasporto 2
HS-60: Tavolo elev. e fotocellula Laser tsp. 2
HS-50: Tavolo elevatore e stopper trasporto 1
HS-60: Tavolo elev. e fotocellula Laser tsp. 1
E/U modulo 3
Non a riguardo della SIPLACE S-25HM/S-
27HM!
Regolazione larghezza del trasporto
(solo nel caso della SIPLACE HS-60!)
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
27

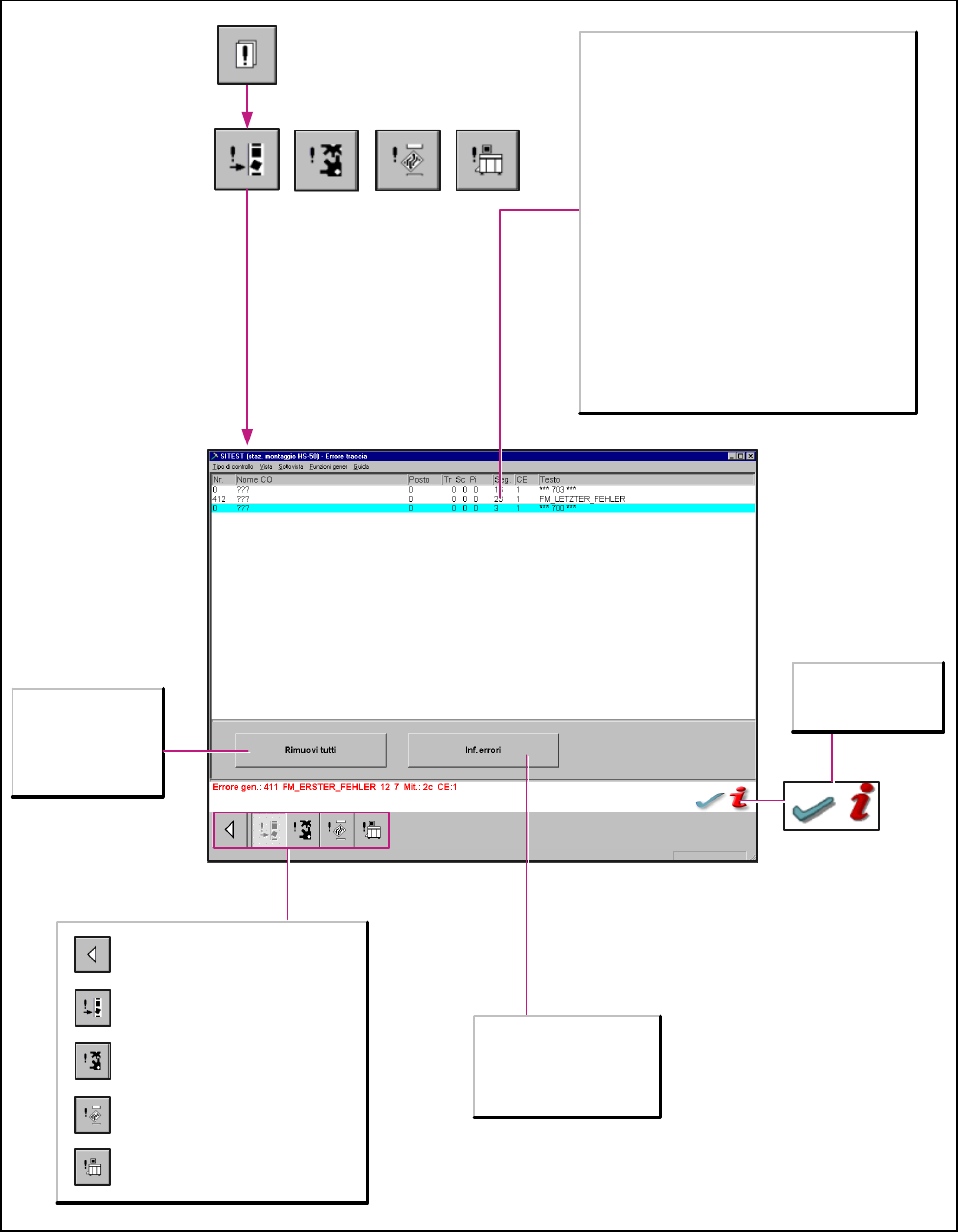

6.2.1 Visualizza errore
6
figura 1 di 1 figura 6
6
Richiamo della visualizzazione
degli errori generali.
Richiamo della visualizzazione
degli errori di trasporto.
Richiamo della visualizzazione
degli errori di macchina.
Richiamo della visualizzazione
degli errori di traccia.
Commuta di nuovo sulla vista base.
Dopo aver rimediato
con buon esito, verrà
cancellato l’errore
corrente.
Rimuovi tutti
Rimuove tutti i
messaggi di errore
compresi nella classe
errori al momento
visualizzata.
Inf. error
Avvia un Sistema di guida
che indica probabili cause
di un errore selezionato e le
misure per rimuoverlo.
Descrizione della tabella:
Nr.
Indica i numeri d’errore dei singoli errori.
Nome CO
Indica i nomi dei componenti a proposito dei quali si è
verificato l’errore.
Posto
Indica il posto corrispondente del componente.
Tr/Sc/Pi
Indica la traccia, lo scomparto e il piano del
componente.
Seg.
Indica il segmento con il quale è stato montato il
componente.
CE
Conteggia il verificarsi di uno stesso errore.
Tsto
Testo di descrizione dell’errore verificatosi.
