6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
72
6.4.3.6 Entrate 1/2 dell’ SAVM
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Seleziona l’ SAVM
sul posto 1 o 3.
Entrate/uscite
Commutaz. semplificata delle uscite
Attivando questa funzione si può commutare con doppio clic
un’uscita su una lampada di segnalazione.
La funzione di ciascun bit contenuto nella porta selezionata,
verrà visualizzata accando alla casella"Port".Lo stato dei bit
di entrata/uscita viene rappresentato simbolicamente a
mezzo di un LED, il cui colore cambia da grigio a rosso
quando si legge lo stato del/dei bit in questione.
I bit di uscita possono venire selezionati. Il loro
stato si modifica mediante Setta, Elimina e
Commuta.
Uscita selezionata
Setta
Settare i bit selezionati.
Elimina
Risettare i bit selezionati.
Commuta
Settare e risettare i bit selezionati.
Torre
1
Attiva le funzioni per le
impostazioni della torre 1.
2
Attiva le funzioni per le
impostazioni della torre 2.
Entrate (esad.)
Visualizza lo stato esadecimale di
tutti i bit di entrata (lo stesso anche
sulla vista Entrate/uscite SAVM 2).
Uscite (esad.)
Visualizza lo stato
esadecimale dei bit di entrata.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
73

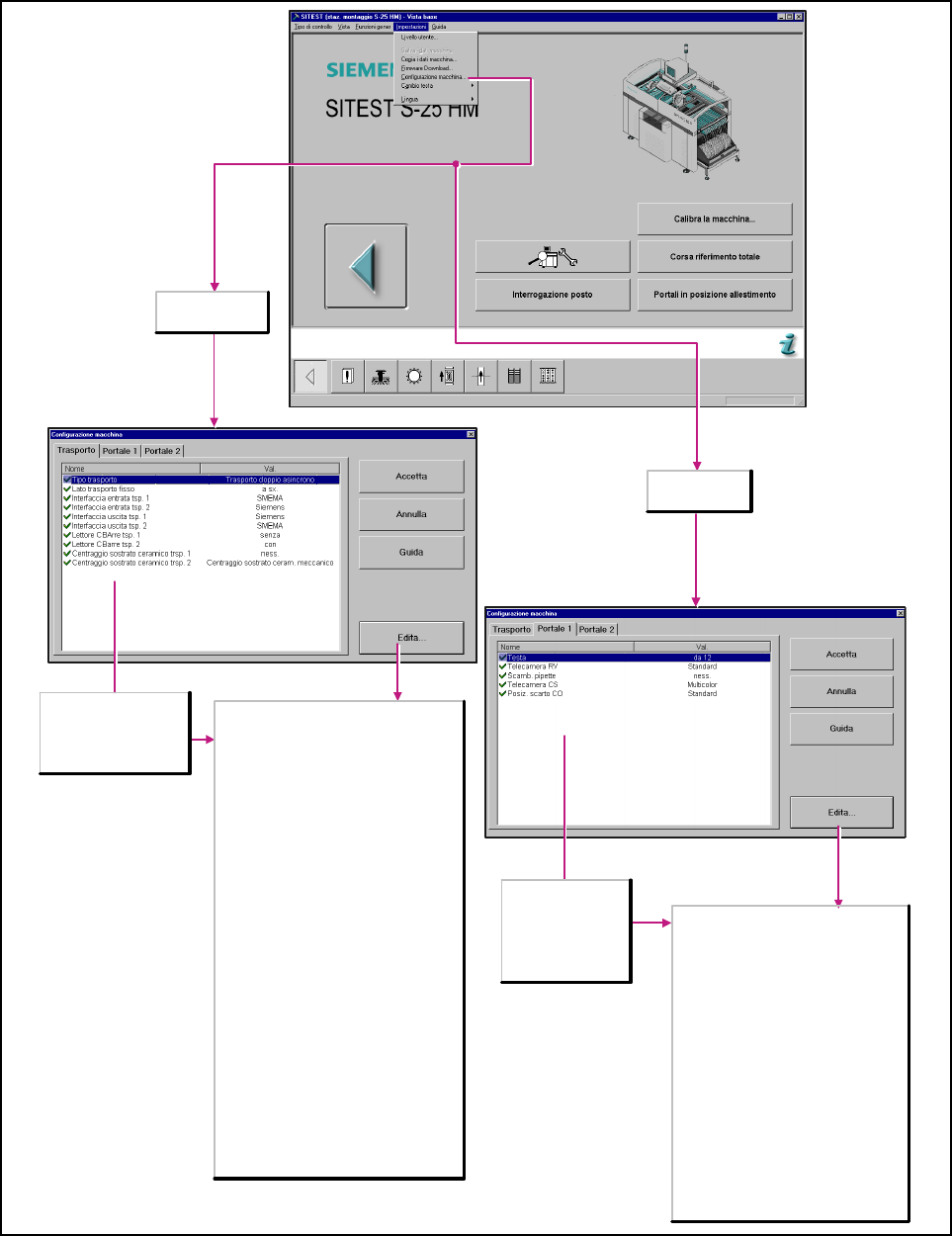

6.5 Vista base - Barra del menu SIPLACE S-25 HM / S-27HM
6.5.1 Barra del menu: Impostazioni
6.5.1.1 Configurazione macchina: Componenti complementari SIPLACE S-25 HM / S-27HM
6
figura 1 di 1 figura 6
Selezionato
registro Trasporto
Visualizza la
configurazione macchina
corrente per il trasporto e
può eventualmente
venire modificata.
Tipo trasporto
- trasporto semplice
- trasporto doppio sincrono
- trasporto doppio asincrono
Lato trasporto fisso
- a sinistra: Il lato fisso di trasporto si trova
a sinistra (visto in direzione di trasporto).
- a destra: Il lato fisso di trasporto si trova
a destra (visto in direzione di trasporto).
Interfaccia entrata tsp. 1/2
potete qui selezionare il tipo dell'interfaccia
d'entrata del trasporto 1/2
- SMEMA
- Siemens
Interfaccia uscita tsp. 1/2
potete qui selezionare il tipo dell'interfaccia
d'uscita del trasporto1/2.
- SMEMA
- Siemens
Lettore CBArre tsp. 1/2
- senza
- con
Centraggio sostrato ceramico trsp. 1/2
- nessun centraggio
- centraggio sostrato ceramico meccanico
- illuminazione obliqua
- illuminazione meccanica e obliqua
Selezionato
registro Portale
Visualizza la
configurazione
corrente del Portale
1 o del Portale 2 e
può eventualmente
venire modificata.
Testa
- da 12: Testa a revolver con 12 bussole.
- da 6: Testa a revolver con 6 bussole.
Telecamera RV
- standard
- telecamera DCA
Scamb. pipette
- nessuno
- RV 6 standard
- RV 6 SAVM
Telecamera CS
- standard
- multicolor
Posiz. scarto CO
- standard
- SAVM
- tavolo CO
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
74

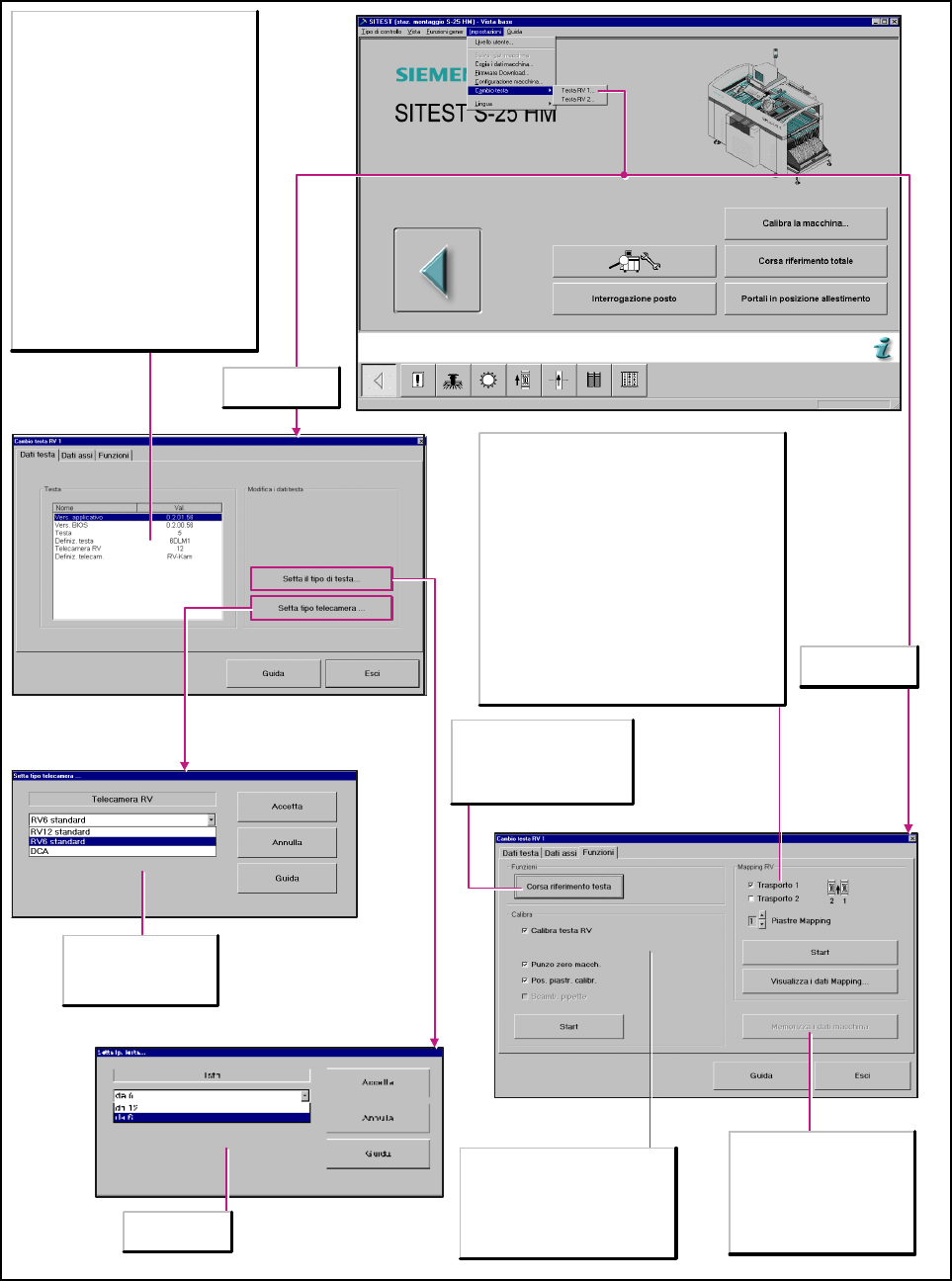

6.5.1.2 Cambio testa: testa RV 1, testa RV 2
6
figura 1 di 2 figura 6
Selezionato
registro Dati testa
Selezionate qui
il tipo di testa.
Selezionate qui il tipo di
telecamera per la testa
a revolver per settarlo
nell'EPROM della testa.
Calibra
Selezionate l’opzione macchina
richiesta che va calibrata.
Start
Le opzioni macchina attivate
verranno calibrate l’una dopo l’altra.
Funzioni
Corsa riferimento testa
Esegue la corsa di riferimento
con tutti gli asse della testa a
revolver sul portale attivato.
Selezionato
registro Funzioni
Mapping RV
Trasporto 1/2
Selezione della traccia di trasporto 1/2
(Solo in caso di doppio trasporto)
Piastre Mapping
Visualizzazione ed immissione del numero corrente
della piastra Mapping sito sulla sua parte inferiore.
Start
Esegue la corsa Mapping con il portale selezionato
sulla traccia di trasporto selezionata e una volta
conclusa con successo, ne memorizzata
automaticamente i dati rilevati.
Visualizza i dati Mapping...
Apre la finestra di dialogo Mapping RV sulla quale
vengono visualizzati i dati Mapping rilevati.
Memorizza i dati macchina
Si memorizzano i dati di
calibratura rilevati a nuovo o i
dati macchina modificati.
Questo comando è eseguibile
solo se i dati sono stati rilevati
a nuovo o modificati.
Testa
Vers. applicativo
visualizzazione delle versioni Firmware.
Vers. BIOS
visualizzazione delle versioni Firmware.
Testa
visualizza il tipo di testa:
5: da 12: testa a revolver con 12 bussole.
6: da 6: testa a revolver con 6 bussole
Definiz. testa.
visualizzazione dei dati testa impostati.
Telecamera RV
indica il tipo di telecamera:
12: telecamera standard RV da 12
13: telecamera standarda RV da 6
14: telecamera DCA
Definiz. telecam.
visualizzazione dei dati testa impostati.
