Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
51
6.2.5 Tavoli
6.2.5.1 Funzioni tavolo CO
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista
calibratura della posizione di
prelievo del tavolo CO.
Richiamo della vista funzioni
tavolo CO.
Seleziona il
tavolo CO 1-4.
Traccia
Sul campo immissione immettere il valore
richiesto entro i valori limiti indicati.
Funzioni
Aziona taglianastro
Movimenta il taglianastro per una volta sulla posizione
di fine e poi lo riporta indietro. Con ciò taglia il
materiale residuo dei nastri CO.
Setta uscita vibratore
Setta l’uscita della traccia selezionata e fa vibrare un
caricatore lineare allestito.
Setta uscita tavolo
Setta l’uscita della traccia selezionata.
Leggi l’entrata tavolo
Visualizza lo stato dell’entrata della traccia selezionata.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
52

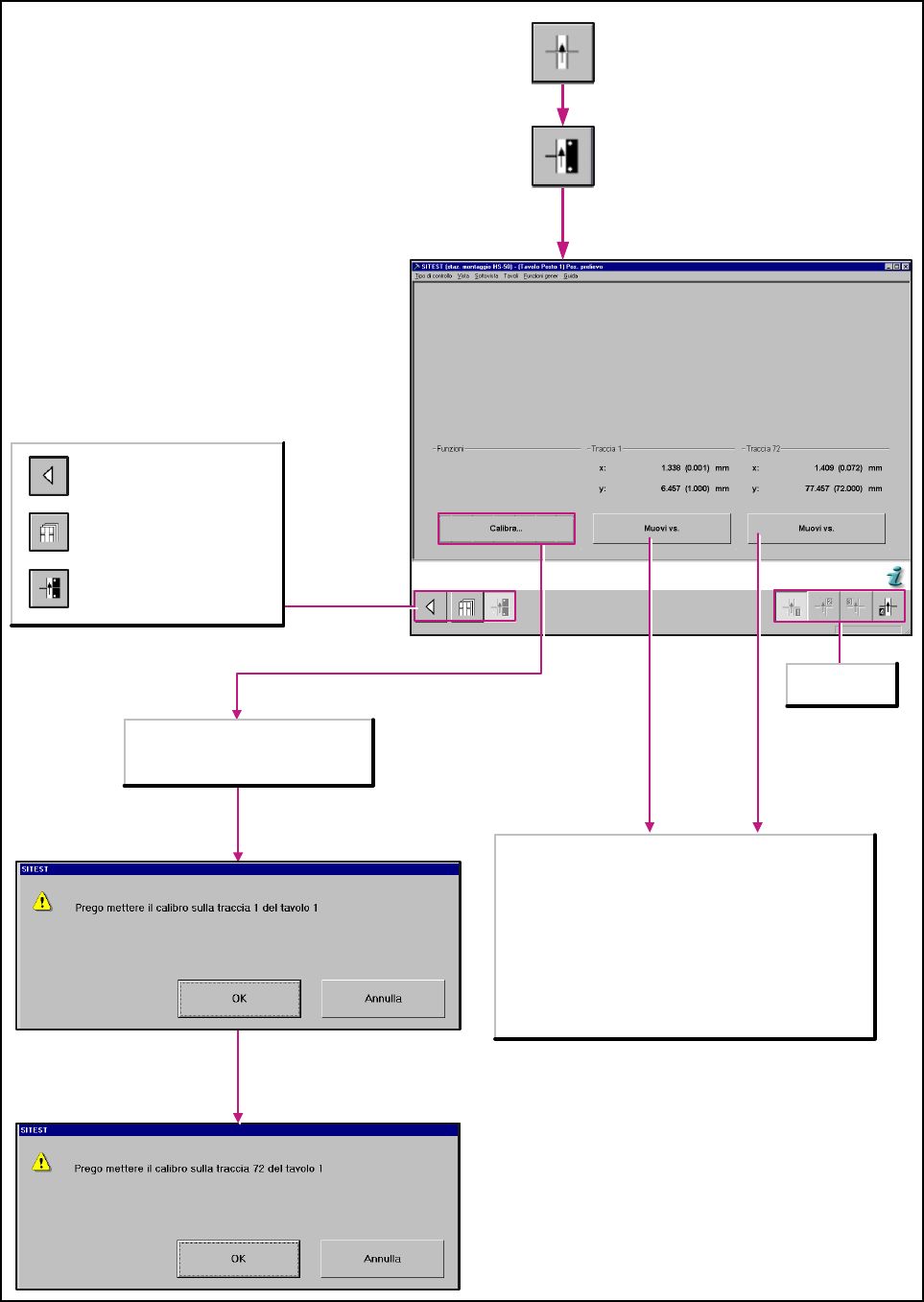

6.2.5.2 Calibra posizione di prelievo del tavolo CO
6
figura 1 di 1 figura 6
Commuta di nuovo sulla vista
base.
Richiamo della vista
calibratura della posizione di
prelievo del tavolo CO.
Richiamo della vista funzioni
tavolo CO.
Seleziona il
tavolo CO 1-4.
Calibra...
Determina la posizione x ed y del lato
tavolo con la traccia corrispondente.
Traccia
x
Visualizza il valore posizione in direzione x rilevato con la
calibratura e (tra parentesi) il valore posizione precedente.
y
Visualizza il valore posizione in direzione y rilevato con la
calibratura e (tra parentesi) il valore posizione precedente.
Muovi vs.
Movimenta la telecamera CS sulla fiducial sulla traccia 1 e
commuta la visualizzazione a monitor sulla telecamera CS.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
53

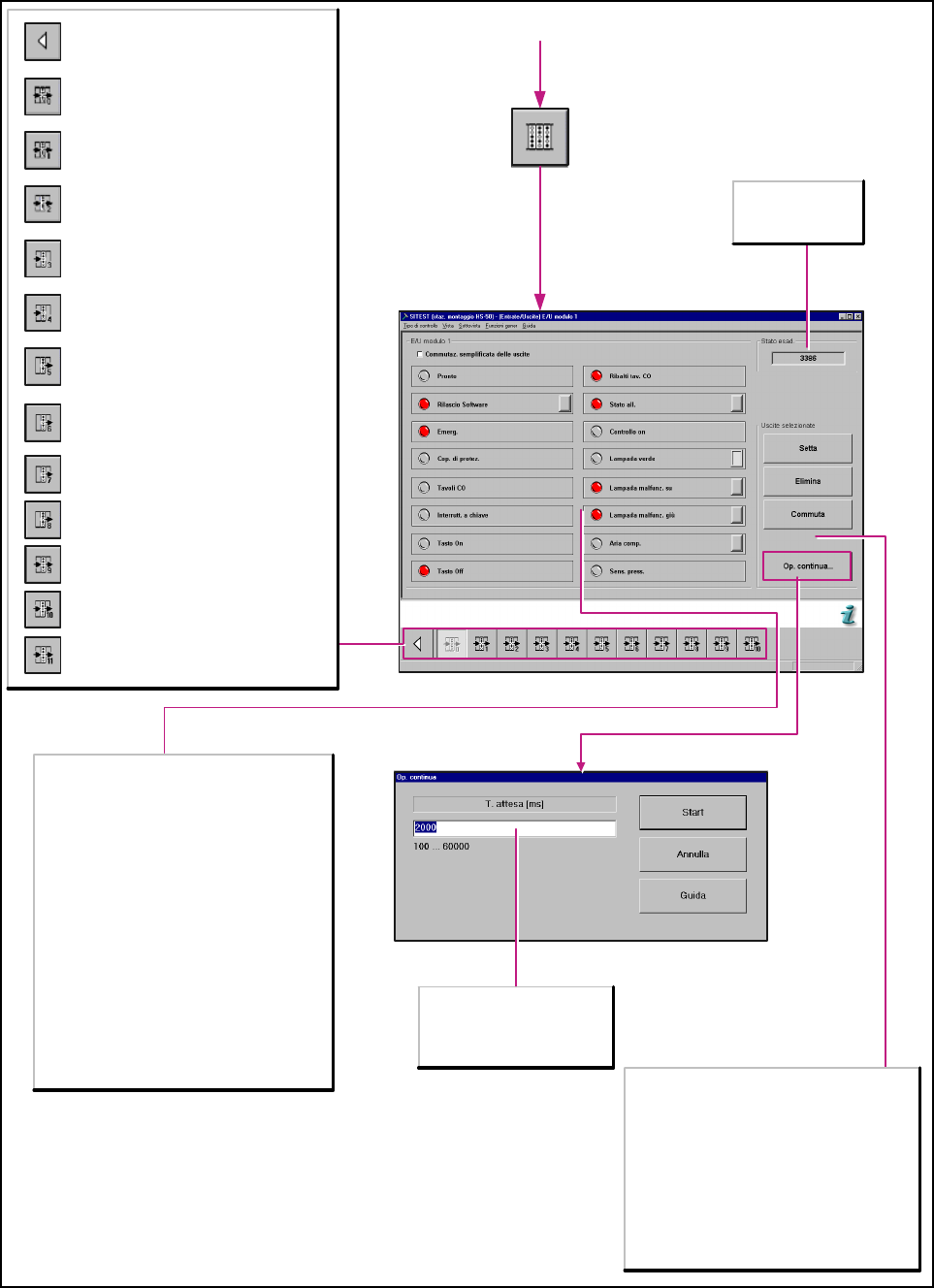

6.2.5.3 Visualizza le entrate e le uscite hardware
6
figura 1 di 1 figura 6
T. attesa [msec]
Qui si determina la durata dello
stato – settato o azzerato – dei
bit selezionati.
Stato esad.
Visualizza lo stato
esadecimale del bit.
Uscite selezionate
Avviso: Per poter attivare le seguenti funzioni, si
deve dapprima evidenziare il bit corrispondente.
Setta
Setta i bit selezionati.
Elimina
Azzera i bit selezionati.
Commuta
Setta ed azzera i bit selezionati.
Entrate
In una schermata vengono rappresentati di volta in
volta i gruppi affini di entrate / uscite nonché gli
SLIO (Serial Linked In-/Outputs) della SIPLACE
HS-50.
E’ possibile selezionare le entrate e le uscite
hardware, oppure controllare e leggere le entrate.
Le funzioni delle uscite da testare si possono
selezionare azionando i pulsanti di comando
accanto alle definizioni delle funzioni delle uscite.
Accanto ad ogni funzione è rappresentato
simbolicamente un LED, il cui colore cambia da
grigio a rosso quando si legge lo stato del bit
corrispondente.
Commutaz. semplificata delle uscite
Attivando questa funzione con doppio clic, si può
commutare un’uscita sulla lampada di
segnalazione.
Opzioni trasporto 2
Opzioni trasporto 1
Interfaccia trasporto 2
Interfaccia trasporto 1
E/U modulo 2
E/U modulo 1
Commuta di nuovo sulla vista
base.
E/U modulo 3
Non a riguardo della SIPLACE S-25HM/S-
27HM!
HS-50: Tavolo elevatore e stopper trasporto 1
HS-60: Tavolo elev. e fotocellula Laser tsp. 1
HS-50: Tavolo elevatore e stopper trasporto 2
HS-60: Tavolo elev. e fotocellula Laser tsp. 2
HS-50: Motore catena, Bero sonar e regol.
larghezza tsp. 1
HS-60: Motore catena e sensore CS tsp. 1
HS-50: Motore catena, Bero sonar e regol.
larghezza tsp. 2
HS-60: Motore catena e sensore CS tsp. 2
Regolazione larghezza del trasporto
(solo nel caso della SIPLACE HS-60!)
