Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
43

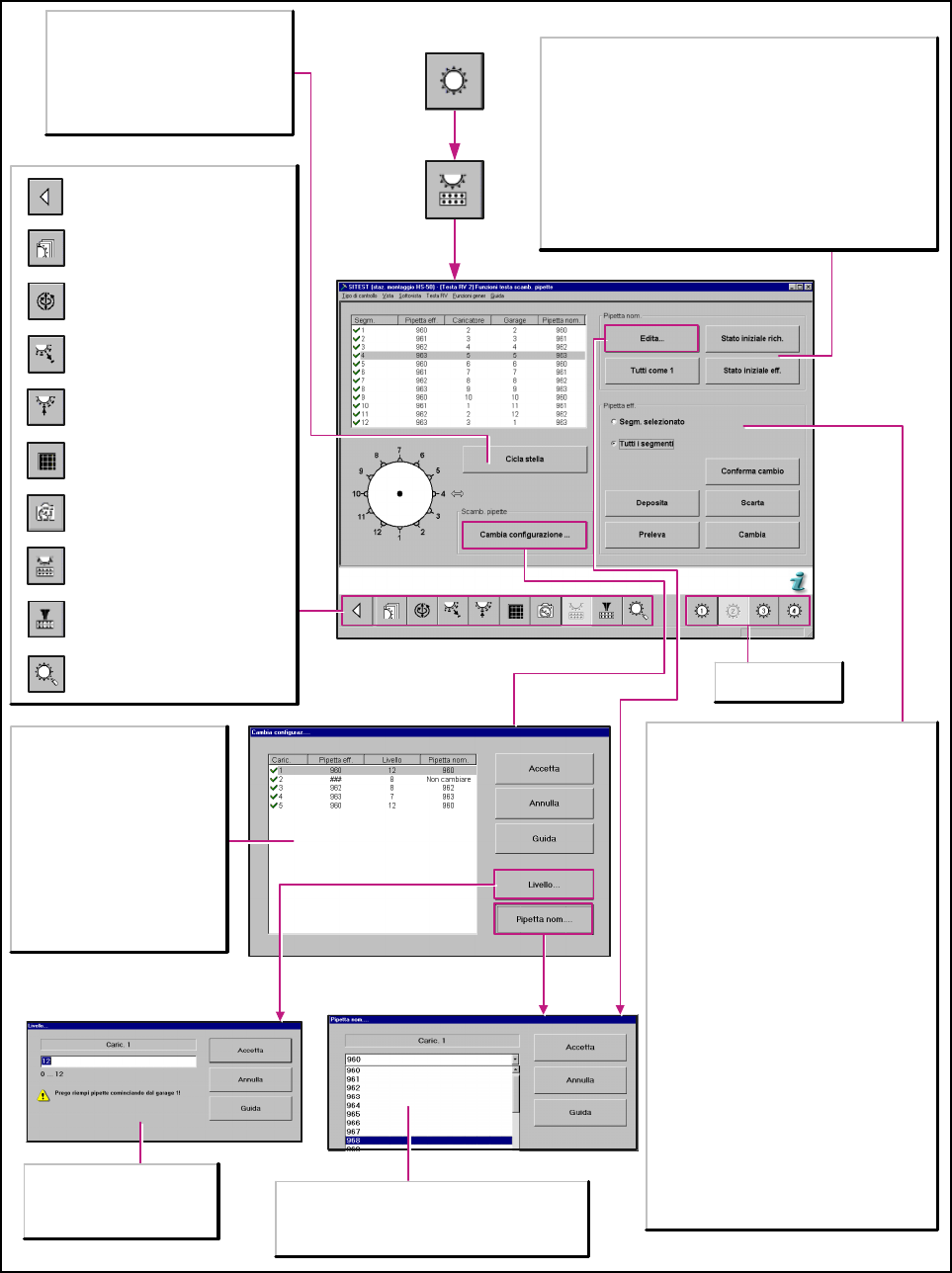

6.2.3.7 Funzioni testa dello scambiatore pipette della testa a revolver
6
figura 1 di 1 figura 6
Seleziona la testa
a revolver 1-4.
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Cicla stella
Con questa funzione si può ciclare la
stella. Cliccando sul pulsante di
comando si cicla di volta in volta di un
segmento in più. Le posizioni dei
singoli segmenti verranno visualizzate
graficamente sul monitor.
Pipetta nom.
Tutti come 1
Accetta il tipo della pipetta nominale in ogni segmento.
Stato iniziale rich.
Lo stato iniziale richiesto della pipetta nominale viene memorizzato
ad ogni avvio del progamma di test SITEST e può quindi venire
restaurato dopo ogni modica intrapresa sulla pipetta nominale.
Stato iniziale eff.
Lo stato iniziale effettivo della pipetta nominale viene memorizzato
ad ogni avvio del programma di test SITEST e può quindi venire
restaurato dopo ogni modifica intrapresa sulla pipetta effettiva.
Pipetta eff.
Segmento selezionato
Attiva le funzioni per il segmento selezionato.
Tutti i segmenti
Attiva le funzioni per tutti i segmenti.
Deposita
Deposita la pipetta nel garage scelto del
caricatore selezionato.
Preleva
Preleva la pipetta dal garage scelto del
caricatore selezionato.
Scarta
Posiziona la pipetta sul contenitore scarti e poi
se ne libera. Con questa funzione si possono
ad es. togliere pipette difettose.
Cambia
Deposita la pipetta effettiva del segmento
selezionato e preleva la pipetta nominale
impostata del segmento selezionato.
Avviso:
prego tenete anche conto delle Cause di errori
nelle funzioni Deposita, Preleva, Scarta e
Sostituisci.
Conferma cambio
Accetta il cambio delle pipette se avvenuto
senza scambiatore pipette. Nella lista, la pipetta
effettiva coincide con quella nominale.
Livello
Immettete lo stato di
allestimento richiesto entro i
valori limite indicati.
Pipetta nom
selezionate il tipo di pipetta come pipetta nominale.
Verrà poi accettata come pipetta effettiva cliccando
sul pulsante di comando Accetta.
Caric.
Visualizza il caricatore corrente
Pipetta eff.
Visualizza quale tipo di pipetta sia
allestita nel caricatore selezionato.
Livello
Visualizza quante pipette siano
allestite nel caricatore corrente.
Pipetta nom.
Visualizza il tipo di pipetta
prescritto per un caricatore.
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
44
6.2.3.8 Funzioni caricatore dello scambiatore pipette della testa a revolver
6
figura 1 di 2 figura 6
Selezionare il caricatore corrente
Attivando i pulsanti Numero, *Pipetta e Stato all. non verrà
lanciata nessuna azione sulla macchina. Sarà soltanto una
scelta.
Rappresenta la posizione di
scarto.
Richiamo della vista per le funzioni
dello sensore componenti.
Richiamo della vista per le funzioni
caricatori dello scambiatore pipette
della testa a revolver.
Richiamo della vista per le funzioni
testa dello scambiatore pipette
della testa a revolver.
Richiamo della vista delle funzioni
telecamera RV.
Richiamo della vista funzioni
Mapping della testa a revolver.
Richiamo della vista funzioni testa
a revolver sul circuito di montaggio
e prelievo.
Richiamo della vista funzioni della
testa a revolver sul circuito di
tenuta e scarto.
Richiamo della vista funzioni assi
della testa a revolver.
Richiamo della vista funzioni della
testa a revolver.
Commuta di nuovo sulla vista
base.
Seleziona la testa
a revolver 1-4.
Posiz.
Visualizza il numero della posizione di scarto.
x nom. [µm]
Visualizza le posizioni x prescritte del caricatore selezionato.
x eff.[µm]
Visualizza le posizioni x del caricatore selezionato rilevate calibrando.
y nom.[µm]
Visualizza le posizioni y prescritte del caricatore selezionato.
y eff. [µm]
Visualizza le posizioni y del caricatore selezionato rilevate calibrando.
Pipetta nom
selezionate il tipo di pipetta come pipetta nominale.
Verrà poi accettata come pipetta effettiva cliccando
sul pulsante di comando Accetta.
Livello
Immettete lo stato di
allestimento richiesto
entro i valori limite
indicati.
Caric.
Visualizza il caricatore corrente
Pipetta eff.
Visualizza quale tipo di pipetta sia
allestita nel caricatore selezionato.
Livello
Visualizza quante pipette siano
allestite nel caricatore corrente.
Pipetta nom.
Visualizza il tipo di pipetta
prescritto per un caricatore.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
45
6
figura 2 di 2 figura 6
Apri caricatore
Apre (movimenta) la lamiera di chiusura
e rilascia il bloccaggio delle pipette.
Caricatore
Visualizza il caricatore calibrato.
Alt. prel. [Digits]
Visualizza la posizione z del caricatore selezionato rilevata dopo la calibratura.
Calibra
con alt. prel.
Avviso: le funzioni Tutti i caricatori e Caricatore
corrrente sono selezionabili anche con alt. prel.. I
caricatori selezionati vengono poi calibrati con
l’altezza di prelievo.
Tutti i caricatori
La telecamera dei circuiti stampati si mette sulle
fiducial di posizione dei caricatori e ne misura le
posizioni x ed y.
Caricatore corrente
La telecamera dei circuiti stampati si porta sulle
fiducial di posizione del caricatore selezionato e ne
misura le posizioni x ed y.
Alt. prel. tutti i caric.
Rileva l’altezza z corrente della pipetta nel
caricatore e determina in questo modo l’altezza di
prelievo delle pipette per il caricatore selezionato.
Alt. prel. caric. corr.
Rileva l’altezza z corrente della pipetta nel
caricatore e determina in questo modo l’altezza di
prelievo delle pipette del caricatore selezionato.
Garage
Visualizza per il caricatore
selezionato il segmento sul
quale si trova la pipetta.
Pipetta
Visualizza il tipo di pipetta
del caricatore selezionato.
Segm.
Visualizza il numero di
segmento appropriato per
il caricatore selezionato.
Garage
Visualizza il numero del garage.
x nom. [µm]
Visualizza le posizioni x prescritte del
caricatore selezionato.
x eff. [µm]
Visualizza le posizioni x del caricatore
selezionato accertate con la calibratura.
y nom. [µm]
Visualizza le posizioni y prescritte del
caricatore selezionato.
y eff. [µm]
Visualizza le posizioni y del caricatore
selezionato accertate con la calibratura.
Altezza di prelievo [Digits]
Visualizza la posizione z del caricatore
selezionato rilevata con la calibratura.
