Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
59
6.3.3.2 Configurazione macchina
6
figura 1 di 1 figura 6
Selezionato
registro Trasporto
Visualizza la
configurazione
macchina corrente
per il trasporto e
può eventualmente
venire modificata.
Tipo trasporto
- trasporto semplice
- trasporto doppio sincrono
- trasporto doppio asincrono
Lato trasporto fisso
- a sinistra: Il lato fisso di trasporto si trova
a sinistra (visto in direzione di trasporto).
- a destra: Il lato fisso di trasporto si trova a
destra (visto in direzione di trasporto).
Interfaccia entrata tsp. 1/2
potete qui selezionare il tipo dell'interfaccia
d'entrata del trasporto 1/2
- SMEMA
- Siemens
Interfaccia uscita tsp. 1/2
potete qui selezionare il tipo dell'interfaccia
d'uscita del trasporto1/2.
- SMEMA
- Siemens
Lettore CBArre tsp. 1/2
- senza
- con
Centraggio sostrato ceramico trsp. 1/2
- nessun centraggio
- centraggio sostrato ceramico meccanico
- illuminazione obliqua
- illuminazione meccanica e obliqua
Selezionato
registro Portale
Visualizza la
configurazione corrente del
Portale 1, del Portale 2,
del Portale 3 o del Portale
4 e può eventualmente
venire modificata.
Testa
- da 12: Testa a revolver con
12 bussole.
Telecamera RV
- standard
- telecamera DCA
Scamb. pipette
- nessuno
- RV 12 standard
- RV 12 a 2 file
Telecamera CS
- standard
- multicolor
Posiz. scarto CO
- standard
6 SITEST Schemi riassuntivi dell’interfaccia utente Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60
Versione software 503.xx Edizione 02/03
60
6.3.4 Barra del menu: Guida
6
figura 1 di 1 figura 6
Apre il sommario
della Guida Online.
Descrizione dei comandi
eseguibili sulla finestra di volta
in volta corrente. Richiamo
della Guida contestuale
premendo su <Alt> <F1>.
Mostra le informazioni
sulla versione corrente.
Mostra le informazioni sui sottosistemi
con le relative definizioni della versione.
Manuale software per SITEST su SIPLACE S-25HM/S-27HM, HS-50/HS-60 6 SITEST Schemi riassuntivi dell’interfaccia utente
Versione software 503.xx Edizione 02/03
61

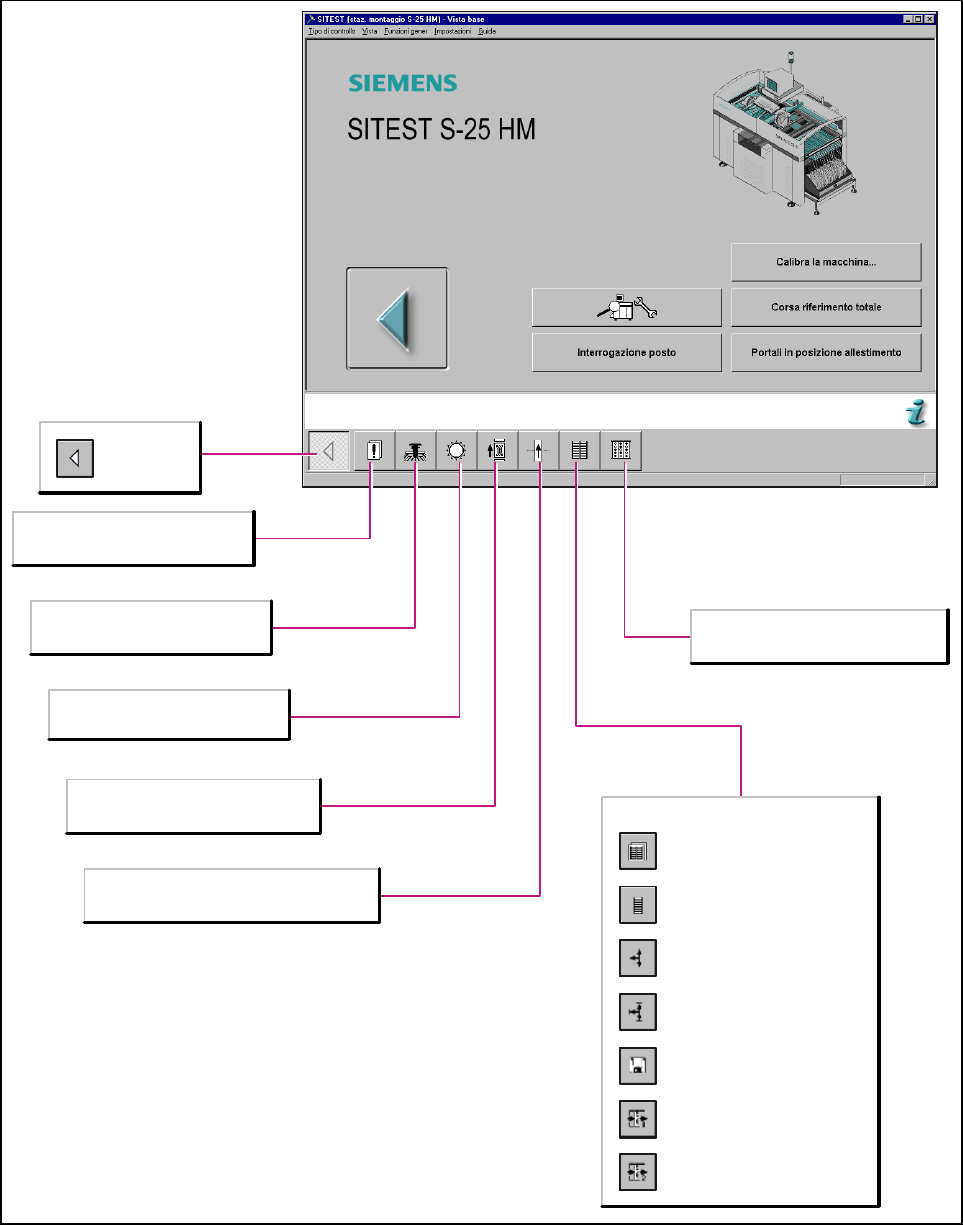

6.4 Vista base - Funzioni complementari SIPLACE S-25HM / S-27HM
6
figura 1 di 1 figura 6
Commuta di
nuovo sulla
vista base.
SAVM
Richiamo della vista delle
funzioni SAVM.
Richiamo della vista delle
funzioni torre dell’ SAVM.
Richiamo della vista delle
funzioni assi dell’ SAVM.
Richiamo della vista per le
impostazioni dell’ SAVM.
Richiamo delle vista per le
funzioni dei dati macchina dell’
SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Richiamo della vista per le
entrate dell’ SAVM.
Entrate/uscite come a riguardo
della SIPLACE HS-50 / HS-60
Tavoli componenti come a riguardo
della SIPLACE HS-50 / HS-60
Trasporto CS come a riguardo
della SIPLACE HS-50 / HS-60
Teste RV come a riguardo
della SIPLACE HS-50 / HS-60
Portali come a riguardo
della SIPLACE HS-50 / HS-60
Errori come a riguardo della
SIPLACE HS-50 / HS-60
