东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
10

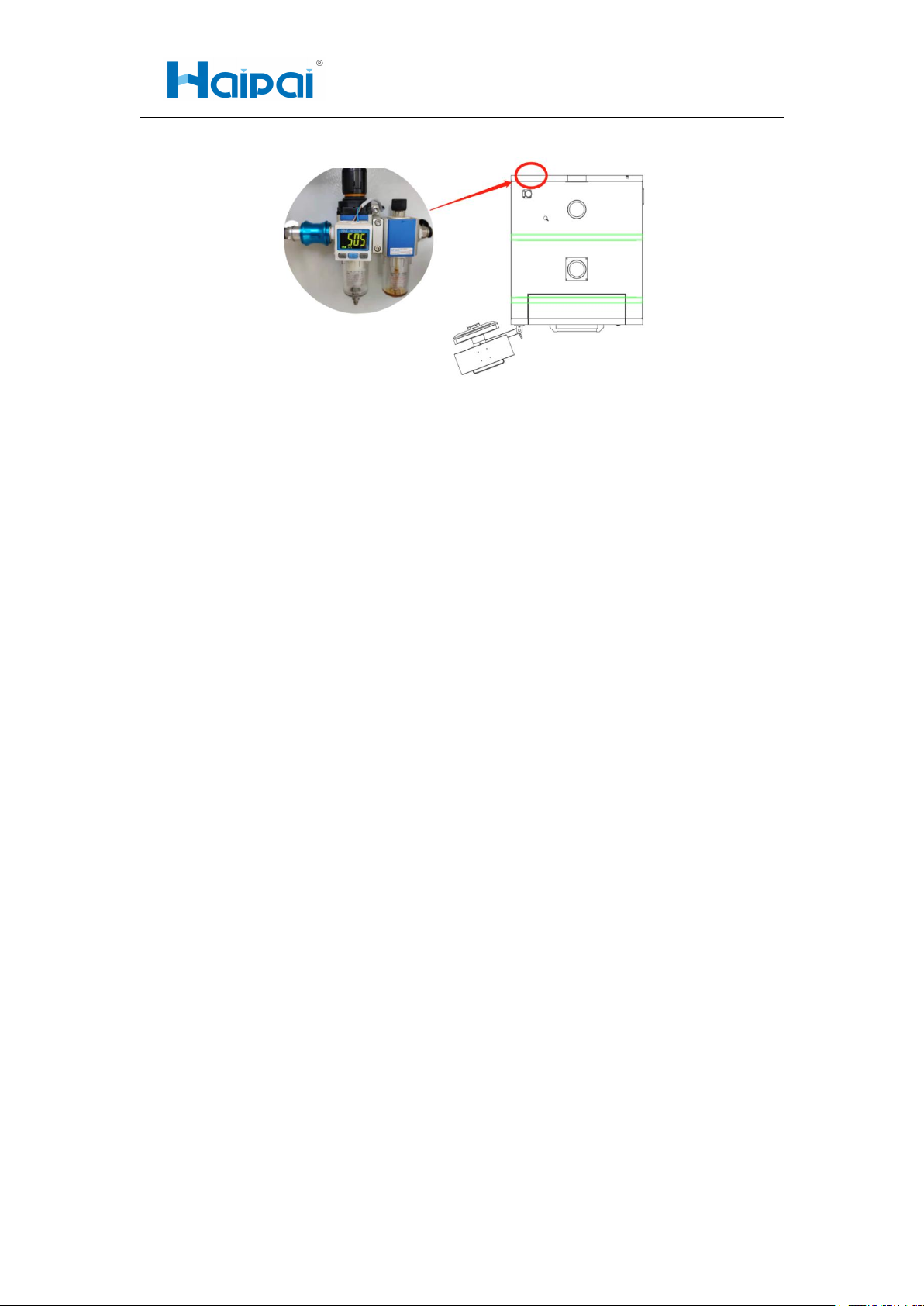

图 2- 4 气源需求
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
11
三、 设备概述
3.1. 设备外观
本产品的实际外观图如：图 1-1 所示：简单大方的外观，结实的钣金结构，
表面采用静电喷涂工艺。
图 3- 1 设备外观
3.2. 设备尺寸
图
3- 2
设备尺寸
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
12
3.1.1. 设备装置位置
图
2- 3
设备装置
3.1.2.
设备特点
1. X、Y、Z 三轴运动，准确实现各种电路板避开连接器等非涂覆区域的选
择性喷涂工艺。
2. 准确实现各种电路板选择性区域喷涂。
3. 可以实现点涂、线状喷涂、曲线喷涂等多轨迹喷涂，能完成高密度复杂
电路板喷涂工艺。
4. 可以有效均匀涂覆器件边沿，可以消除喷涂阴影效应。
5. 系统精度为±0.02 毫米。
6. 具有高速、高可靠性、高稳定性的传动和控制系统。
7. 标准设备同时携带 2 个喷头(注：可选配喷阀)。能实现高密度复杂电路
板喷涂及点胶工艺。
8. 设备带智能电动调宽窄功能（输入板宽即能电动调整到位）。
9. 编程方式:软件程序具有数据输入手动示教编程。
10. 整线对接：设备配有 SMT 行业标准 SMEMA 接口，可以其他设备进行
信号对接。
