一个产品同时流入设备。
7. 出板方式：“普通出板”在产品流出设备时产品感应到“出板感应器”并脱
离“出板感应器”后“定位气缸”下降设备进入下一个产品的加工流程。
“快速出板”为在产品流出设备时产品感应到“出板感应器”后“定位气
缸”下降设备进入下一个产品的加工流程。
8. 自动复位：勾选此项功能在设备自动运行的过程中，设备运行流程达到设
定的次数后设备会进行一次归零动作。
9. 扫描次数：扫码器读档失败后的最高读档次数，次数可设。

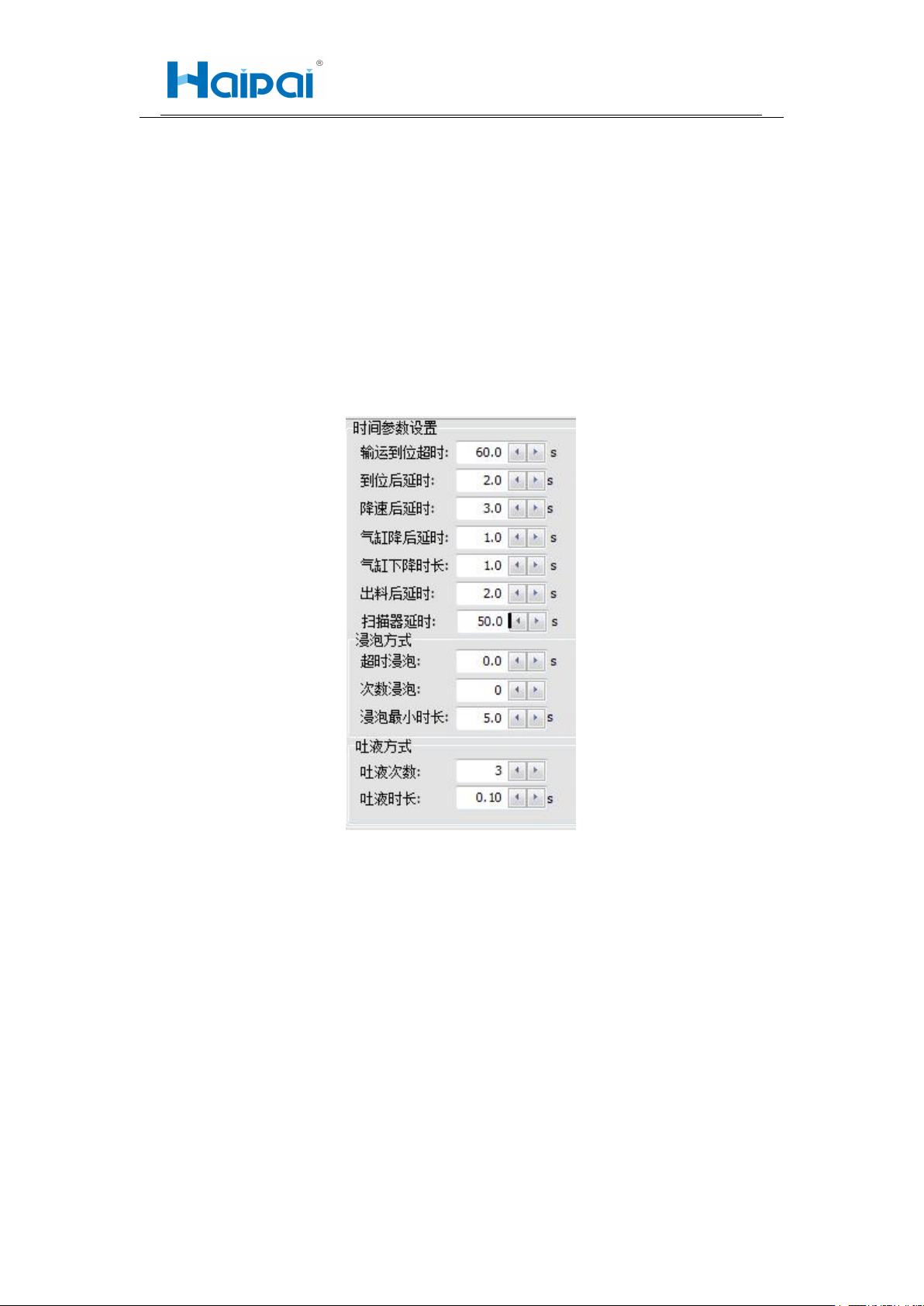

5.1.9. 时间参数设置
图 4- 10 时间参数
1. 输送到位超时：“进板感应器”感应到信号到“到位感应器”感应到信号
的时间。如在设定的时间内“到位感应器”未感应到信号设备提示到位超
时报警。
2. 到位后延时：设备运行过程中“到位感应器”感应到信号后延时一段时间
关闭输送。
3. 降速后延时：到位后输送作低速运行的时间。
4. 气缸下降延时：产品流出时“出板感应器”感应到信号，“定位气缸”延
时所设时间再下降。
5. 气缸下降时长：气缸下降所用时间，可根据实际情况设置时长。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
31
6. 出料后延时：产品加工完成流出设备时，产品脱离“出板感应器”关闭输
送的时间。
7. 扫描器延时：扫码器在扫码时的反应时间。
8. 浸泡方式:与前面基本参数设置一致。
9. 吐液方式：与前面基本参数设置一致。
5.1.10. 端口设置
图 4- 11 端口设置
1. 使用称重报警：设备外部胶量称重报警端口，勾选为使用称重报警。
2. 称重端口：称重信号端口。
3. 停机下限：胶量低于下限值设备停止工作
4. 报警下限：胶量低于下限值设备发出报警信号，但不停机。
5. 去皮值：涂料容器重量。
6. 剩余胶量测试：通过 COM 口信号读取胶桶内剩余胶量
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
32
5.1.11. 读档设置
图
4- 12
读档设置
1. 动态读档：通过感应器或者扫码器来判断流入设备产品所需要的运行程序
即运行轨迹。
2. 扫码顺序：进板之前：扫码器安装在涂覆设备前面一台设备上。在产品还
未进入本设备之前开始对产品进行扫码。
脱离进板：扫码器安装到设备进板出，在产品进入设备的时候开始扫码。
到位之后：扫码器安装到设备 Z 轴上面，在产品流入设备后开设备扫码调
取相关涂覆程序。
3. 使用光纤读档： 1 正面文档：在使用光纤读档的时候需要将自行设定的正
面程序选入此栏以来定义为设备运行时所需要产品的正面程序。
2 反面文档：在使用光纤读档的时候需要将自行设定的反面
程序选入此栏以此来定义为设备运行时所需要产品的反面程序。
4. 使用扫码器读档：设备在使用扫码器进行读取运行程序时，在扫码器读取
到产品信息设备自行调取产品所需要的运行程序。注意：（程序名必须是扫
码器所读取到的信息）。
图 4- 13 扫码器读档
5. 后段扫码：后段扫码为设备后段的扫码器对所加工产品进行扫码
