东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
66
7.1.9. 雾化出胶选择
在设备雾化出胶分开控制后，可对设备的出胶选择是否进行雾化操作。点
击“开始示教”按钮后，操作方法月枪阀选择一样。

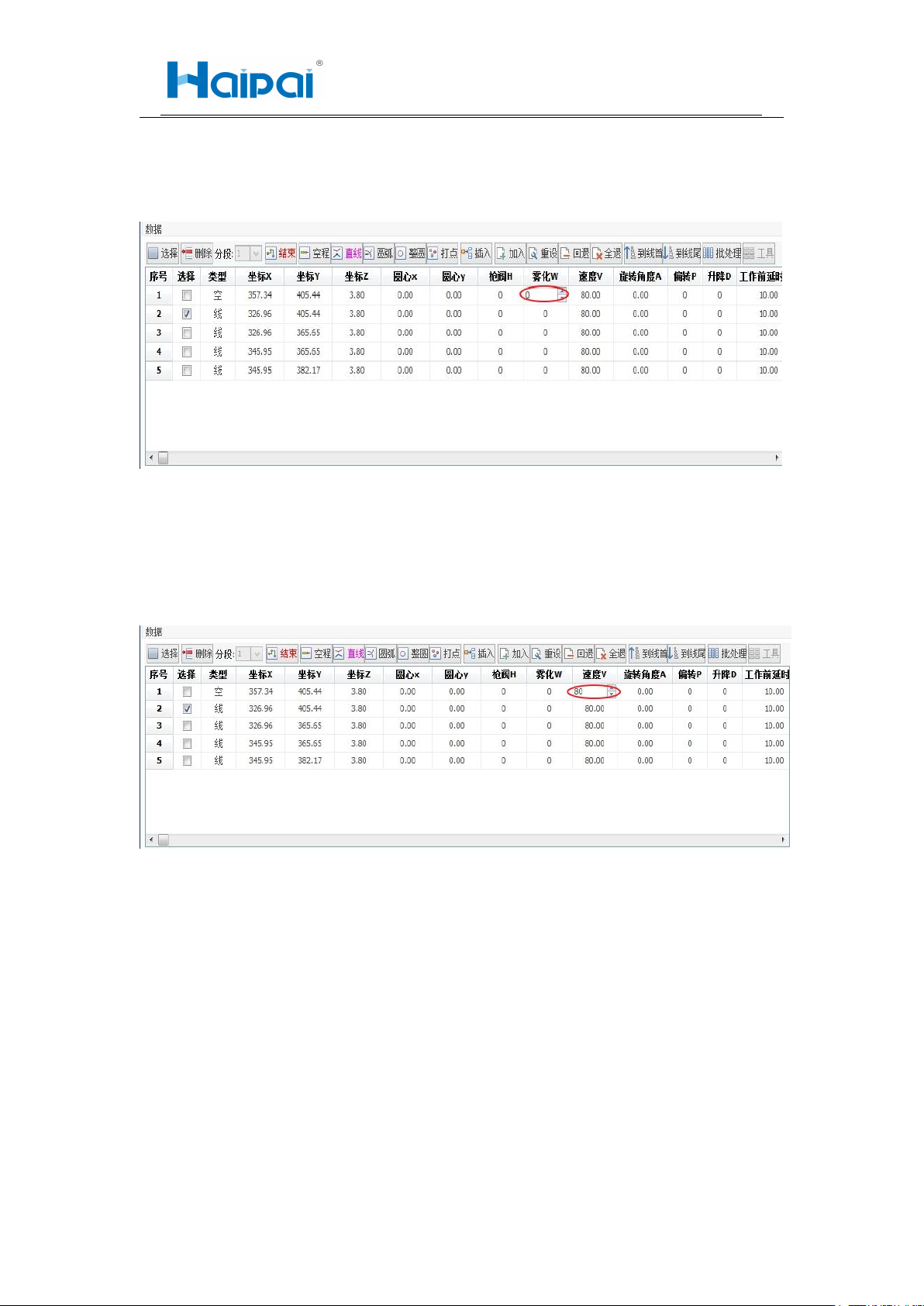

图
6- 10
雾化选择
7.1.10. 修改轨迹运行速度
点击“开始示教”按钮后，在轨迹信息栏内的速度下方点击相应轨迹线段
数值即可更改，此数值是相应轨迹在运行时的速度。
图 6- 11 轨迹运行速度
7.1.11.
调整开胶前延时时间
开胶前延时：为设备运行时枪阀和机械运动轴在到达指定位置后等待一段
时间再开始作出胶动作。
点击“开始示教”按钮后，在轨迹信息栏内的“开胶前延时”下方点击相
应轨迹线段，在框内输入一定数值即可更改对应线段的出胶时间。如：图 6-8
所示。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
67

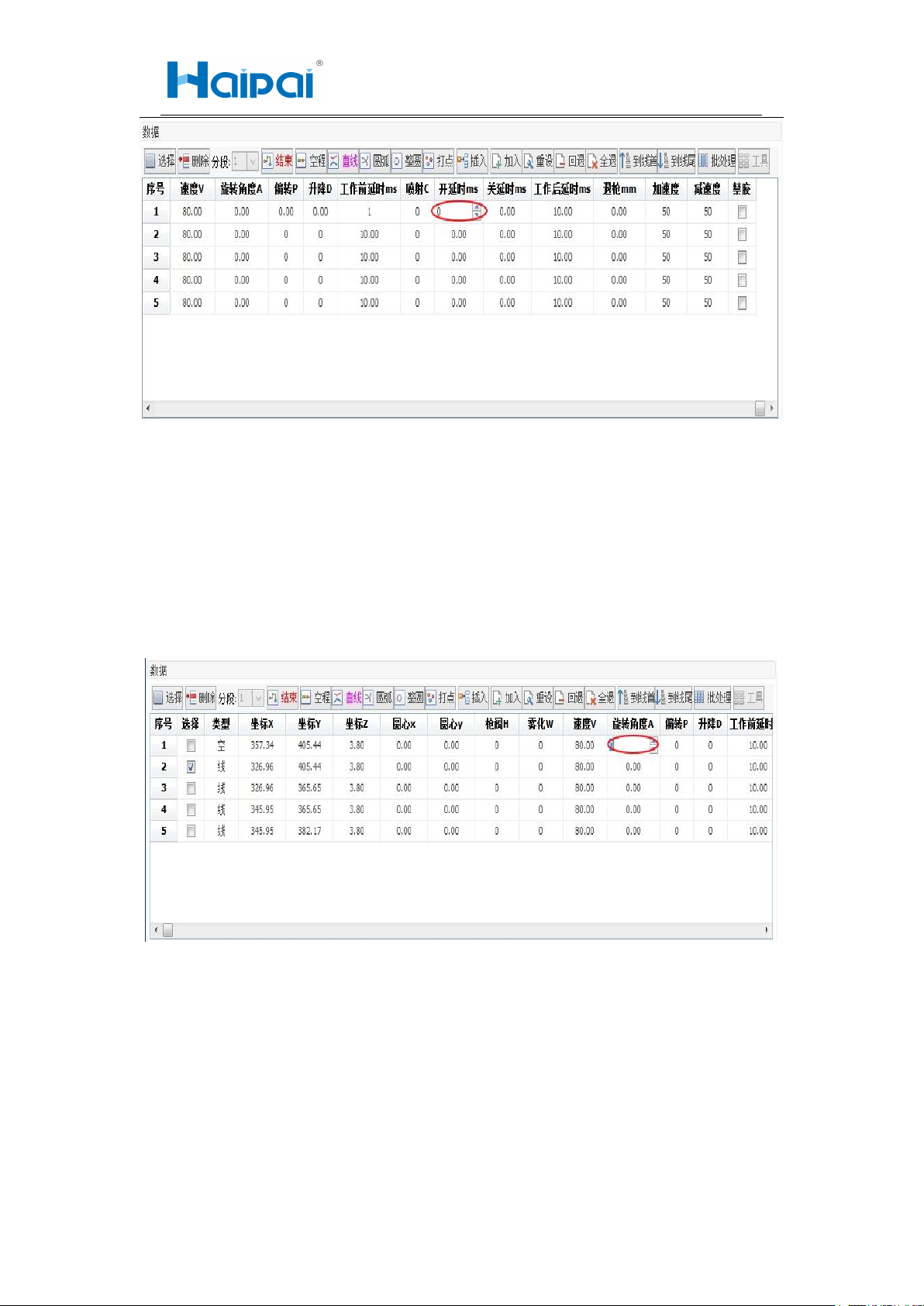

图
6- 12
开胶前延时
7.1.12.
调整旋转角度
旋转角度：在设备装有旋转轴（U 轴）时，在轨迹信息栏内的旋转角度下
方会有数值显示更改数值的大小可以得到相应的 U 轴旋转角度。
点击“开始示教”按钮后，在轨迹信息栏内的“旋转角度 A”下方点击相
应轨迹线段旋转数值即可更改对应线段旋转角度的大小。如：图 6-10 所示。
图 6- 13 旋转角度
7.1.13. 修改枪阀偏转
枪阀偏转：在设备装有偏转气缸的前提下可以修改设备偏转气缸在工作是
枪阀是否进行偏转动作。注：（1 为偏转，0 为垂直）
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
68

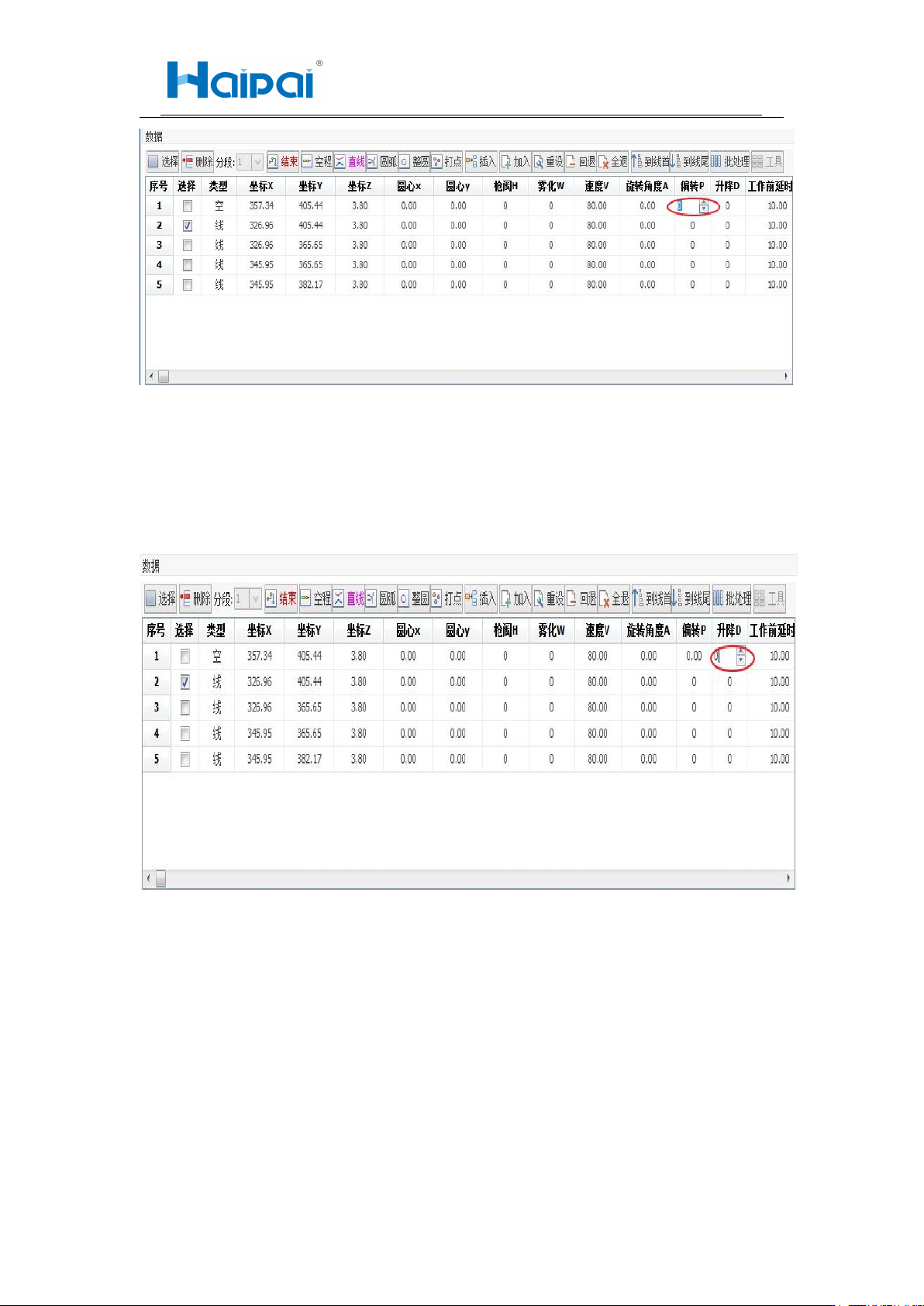

图 6- 14 枪阀偏转
7.1.14. 枪阀升降
修改此项可以更改设备运行时轨迹时枪阀下降、上升状态。注：（0 为枪阀
上升，1 为枪阀下降）
图
6- 15
枪阀升降
