1.1.4. 设备检修与保养
1.
设备在出现故障的时候需要对设备进维护及维修处理，如在维护及维修
的时候处理不当可能对设备造成二次损坏及威胁设备维护人员的人身安
全。设备在进行维修时维修人员应注意设备原来的状态。
2. 设备在做输送加油保养维护时不可用手去接触设备输送运动部件，应借
助其他物品。
3.
设备维修前，先检查电、液、气动力源是否断开。
4.
严禁维修时设备处于运动状态下直接接触设备及运动部件。
5. 设备管理负责人应认真审核填写维修记录表，确保记录真实有效，记录
留用备查。
6. 完成设备维修后，及时清理场地卫生，并确保维修工具及杂物遗留到设
备内部，从而影响设备正常工作。
7.
设备开启前，应先检查设备防护装置、紧固螺钉，电、液、气动力源开
关是否完好，然后进行试产检验，检验合格后才能投入使用。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
8
二、 设备安装需求
2.1.设备场地需求
涂覆线体设备安装面积如下：设备长度为
1060mm
。设备宽度为
1200mm,
因设备前面需要
800mm
的人行通道，和设备后面需预留
500mm
的维修通道，
所以设备所需安装宽度为 2300mm。设备机架高度为 1700mm，加上三色信号
灯塔，设备所需占用空间高度为 2000mm。
图 2- 1 场地需求
2.2. 设备排风需求
此设备正常工作时需安装 1 个排风口，设备再三个地方预留排风口安装位
置，用户可根据现场需求可安装到设备前顶部和设备后顶部面及设备后面。
用户确定现场安装位置后需提前准备好公司的排风系统位置及排风管道。
在设备加装雾化喷发使用时，每把喷阀的所需排气量约为
1m
³
/min
每增加
一把喷阀需增加 1m³的排风量，放防止设备内的三防气味外泄，污染车间环境，
影响员工健康。
风量计算公式
Q=
π
R
²
*V*S
Q 体积=π圆周率*R²半径的平方*V 速度*S 时间
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
9

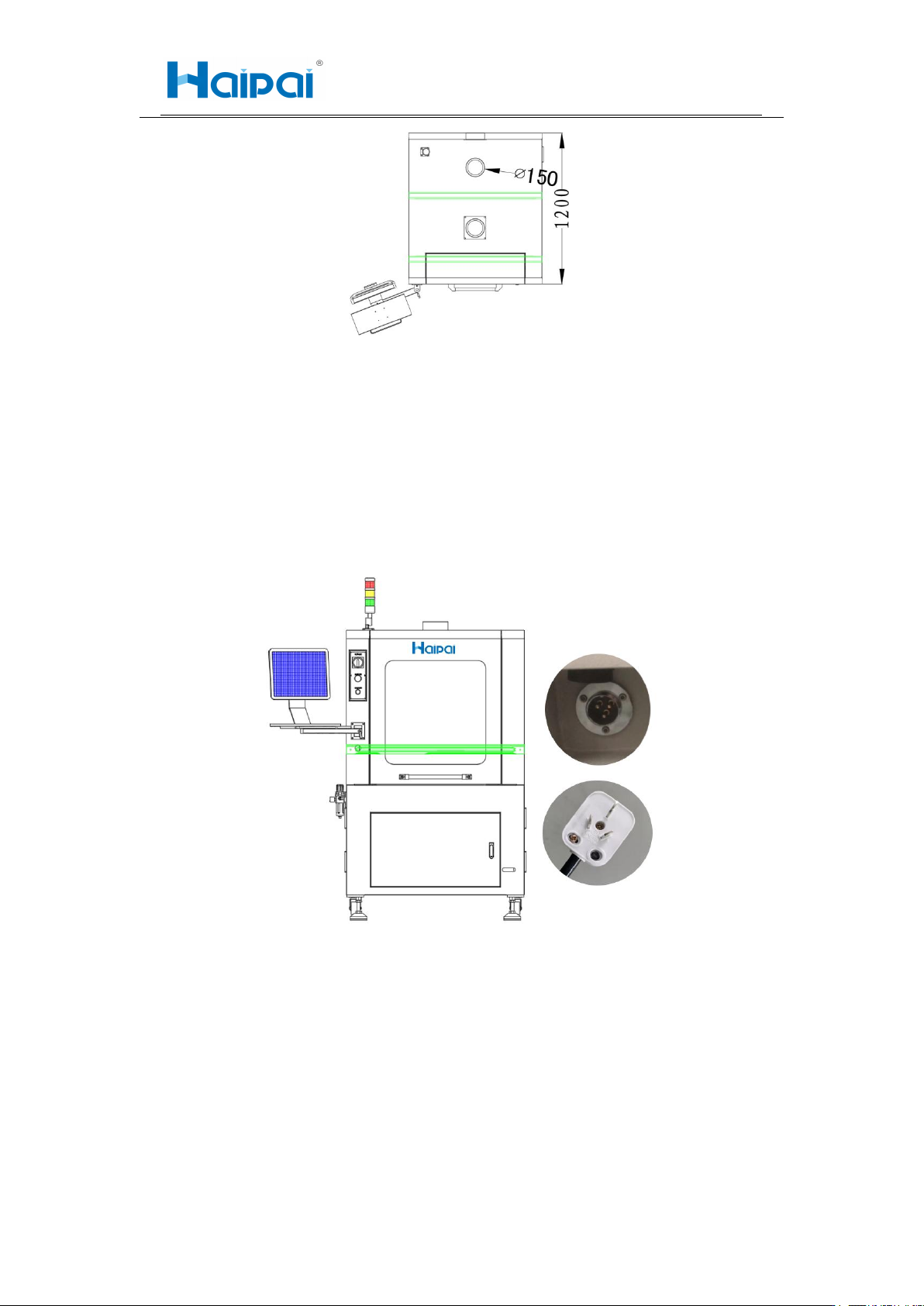

图 2- 2 排风需求
2.3. 设备电源需求
此设备所需电源为单相交流电源 AC220V/50Hz，设备功率为 1.8KW-2KW 客
户现场确定设备安装位置后需将设备所需外接电源按需求拉接到设备安装位置
处，以供设备使用。
图 2- 3 电源需求
2.4. 设备气源需求
此涂覆设备所需工作气压为 400-600Kpa 即 0.4-0.6Mpa 的一个压缩空气气
源。用户现场确定设备安装位置后需将设备所需外接气源按需求拉接到设备
安装位置处，以供设备使用。
