7.1.4. 批量修改
本涂覆系统的“批量修改”功能跟办公软件中的替换功能相类似。在轴位
置坐标相同的情况下，如需对相同位置坐标进行更改，可以使用批量修改功能。
批量修改操作流程：点击“开始示教”按钮-选择需要修改的位置坐标信
息-点击“批量修改”按钮-在对话框内输入位置坐标信息。

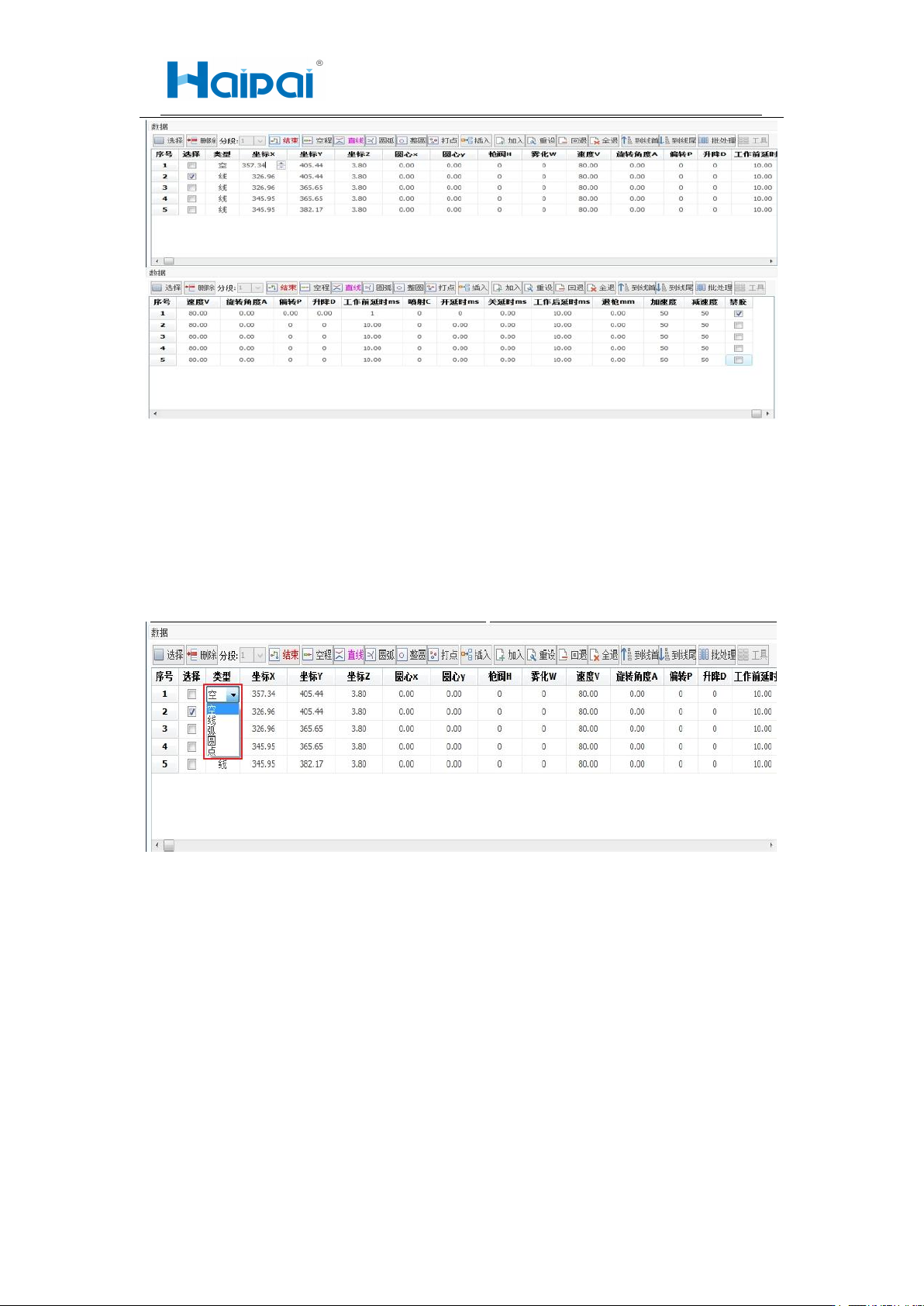

图 6- 4 批量修改
7.1.5. 轨迹信息栏修改轨迹
在轨迹信息栏内可以修改线段类型、线段坐标、选择枪阀、是否雾化出胶、
轨迹速度、开胶前延时、提前开胶、旋转角度、枪阀偏转、枪阀升降。如：图
6-1 所示。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
64
图
6- 5
轨迹信息栏
7.1.6.
修改线段类型
在点击“开始示教”按钮后。如需对线段类型进行修改，可在轨迹信息栏
内的“类型”下方使用鼠标左键双击线段类型会出现一个相应线段类型对话框，
根据需求选择相应的线段类型即可修改。
图 6- 6 修改线段类型
7.1.7.
修改线段坐标
在点击“开始示教”按钮后。如需对线段坐标位置进行修改，可将鼠标光
标放到相应的坐标数值内，手动输入相应的坐标数值即可。如：图 6-3 所示。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
65

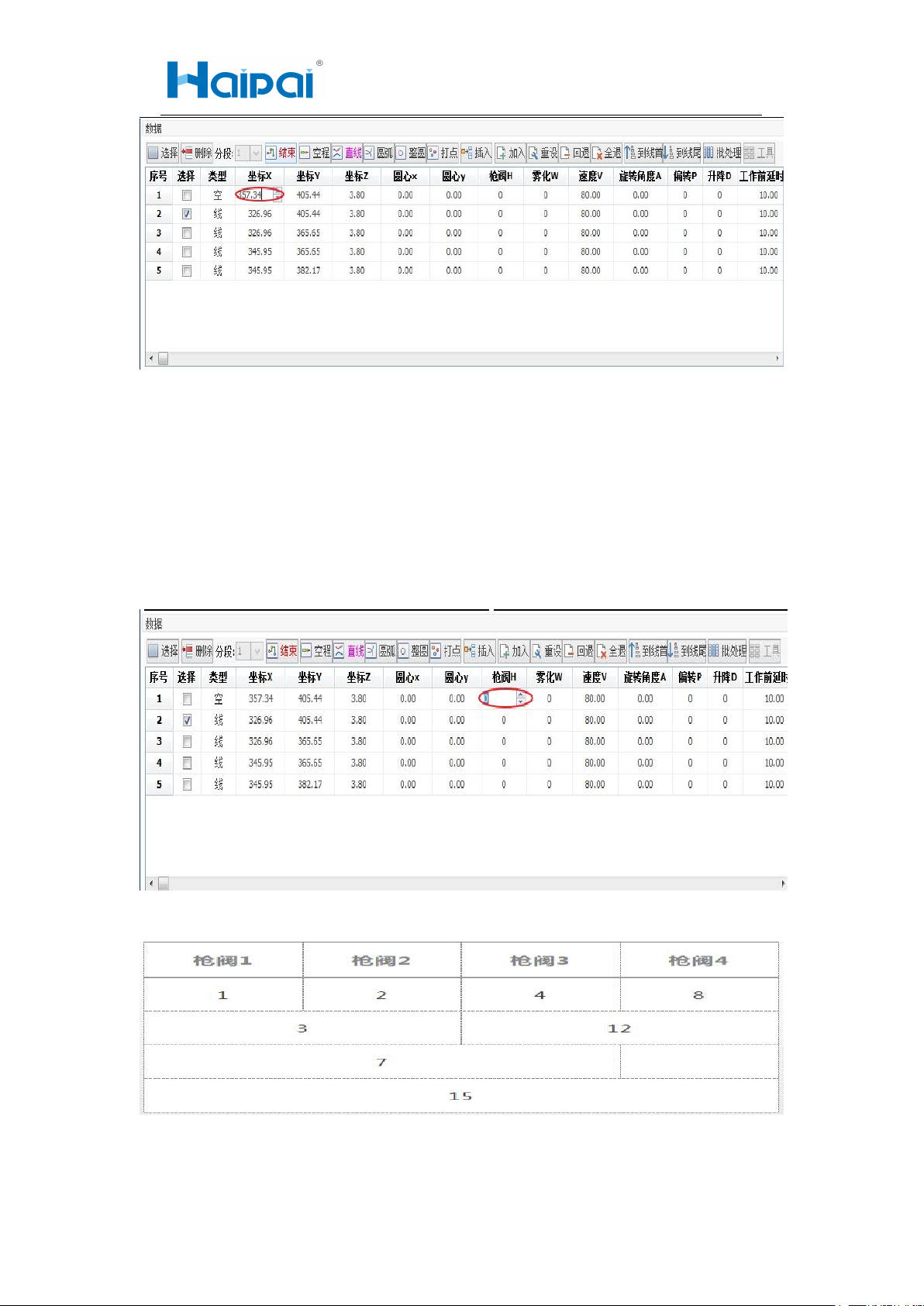

图 6- 7 线段坐标
7.1.8. 枪阀选择
在点击“开始示教”按钮后。如需更换枪阀或者不使用枪阀，在轨迹信息
栏内枪阀下方点击相应数字旁边的小三角可进行数字的切换。如：图 6- 4 所示。
注：（0 表示不使用枪阀，1 表示使用枪阀 1，2 表示使用枪阀 2，4 表示使用枪
阀 3，8 表示使用枪阀 4，3 表示使用枪阀 1 和枪阀 2，7 表示使用枪阀 1、2、3，
15 表示使用枪阀 1、2、3、4），如下图所示。
图
6- 8
枪阀选择
图 6- 9 枪阀对应数值
