东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
50
图
4-44
相机成像

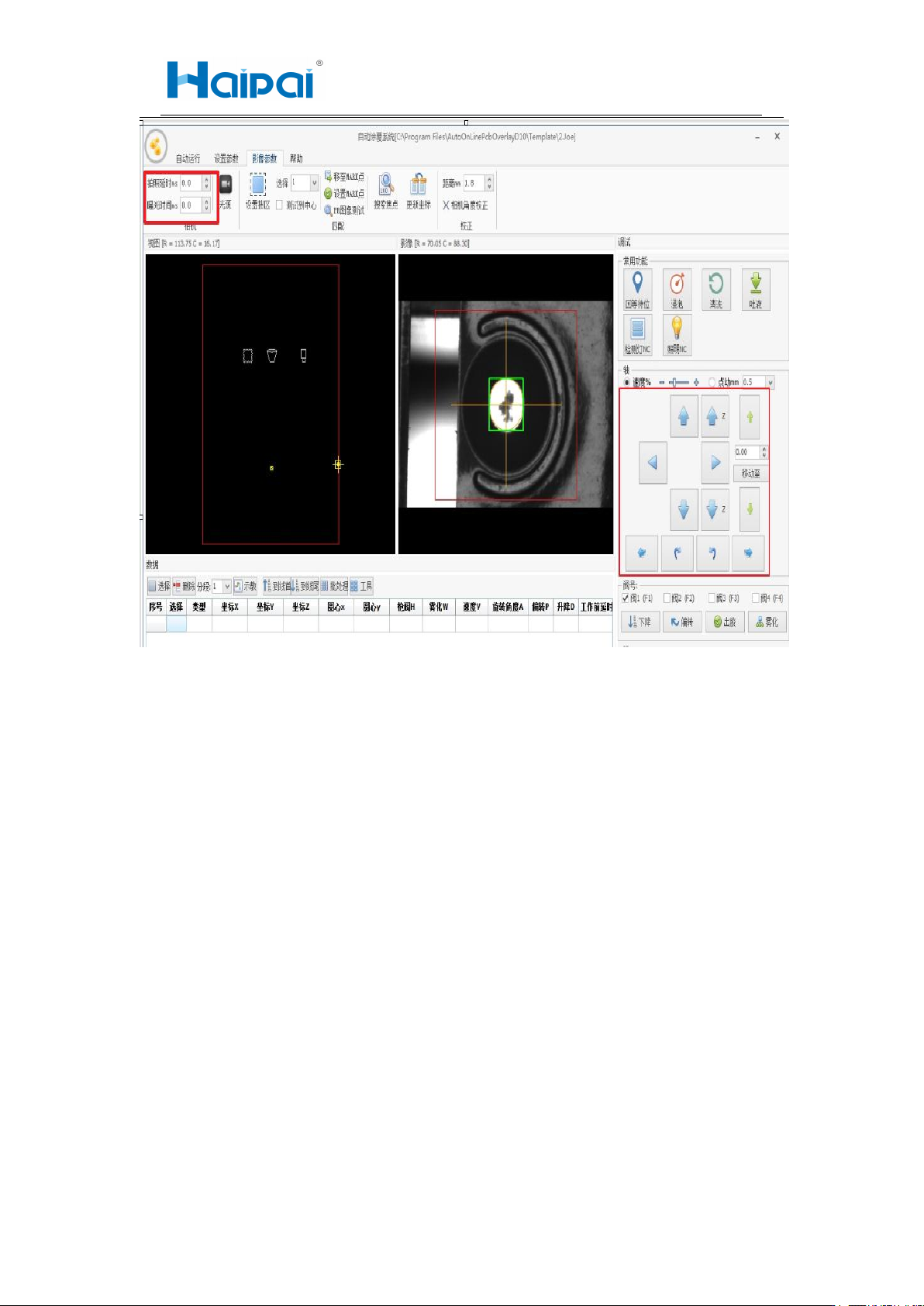

切换菜单到相机参数界面，如：下图所示。
1. 并移动运动轴到产品的合适位置处。
2. 拖动曝光时间条幅。
3. 拖动转换级别条幅。
4. 点击 Z 轴上下调节致清晰状态。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
51
图 4-45 相机的调节

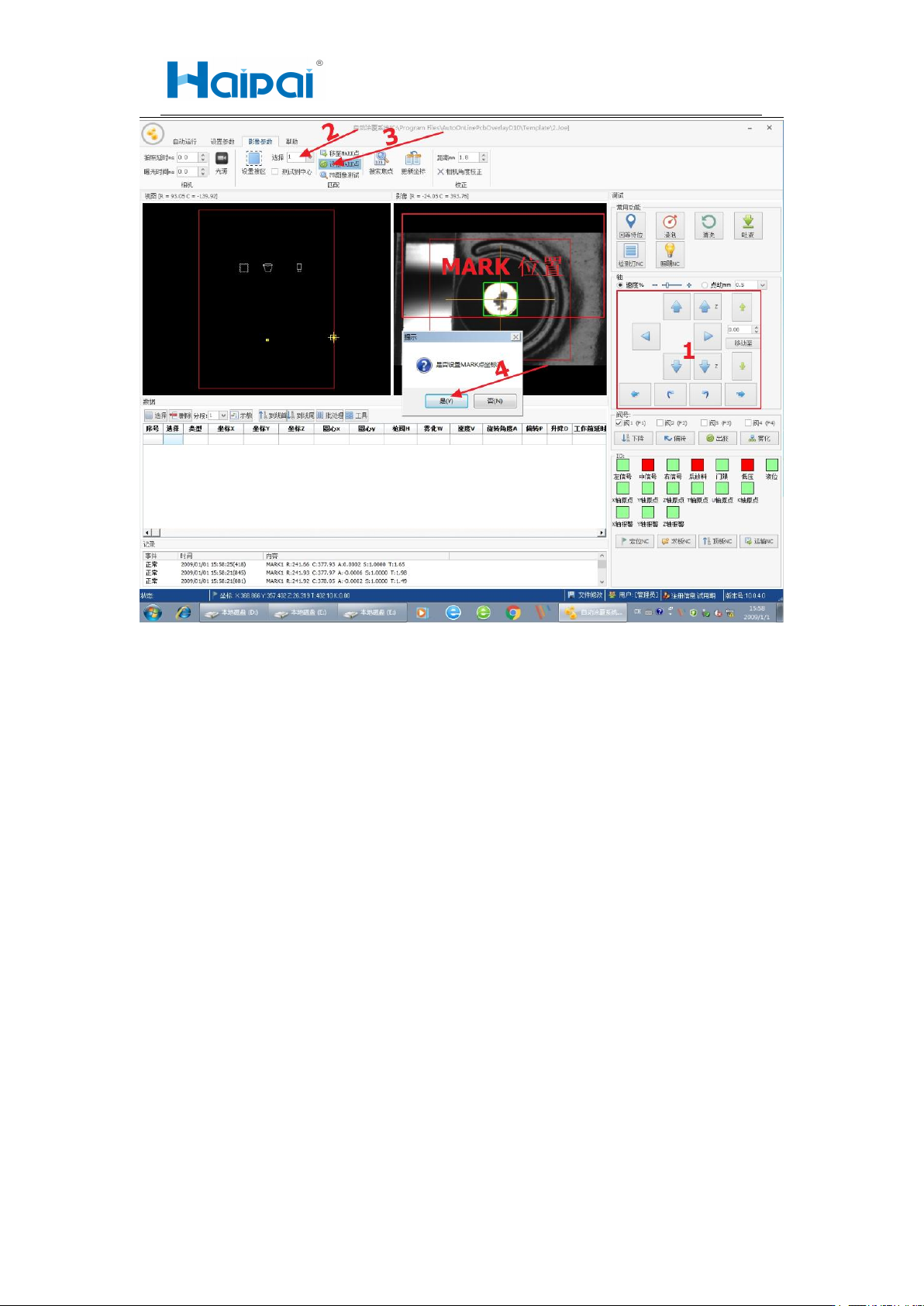

1. 点击运动轴移动相机到 Mark 点位置。
2. 将 Mark 点光标移动到需要设置的位置处。
3. 点击段设置里面的创建 Mark 点下面的创建 Mark1 点，到此第一个 Mark 点创建完毕。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
52
图
4- 46MARK
点一的创建
操作员可按以上步骤继续创建第二个 Mark 点。如下所示。
1. 移动运动轴到需要设置 Mark 点 2 的位置处。
2. 将 Mark 点光标移动到需要设置的位置处。
3. 点击段设置里面的创建 Mark 点击下面的创建 Mark2 点，到此第二个 Mark 点创建完毕。
