九、 设备常见故障
设备常见故障有配件损坏、配件参数设置错误、系统参数设置错误及连接
线缆脱落或者接触不良引发的一系列故障，还有就是操作人员的操作不当也会
导致设备无法正常运行。在设备发生故障后无法正常运行的时候操作人员应及
时告诉相关的设备维修维护人员对设备进行故障排除及维修。
9.1.1.
设备常见故障
下面是常见异常故障及其问题分析，技术操作人员可参照下表 5 所述进行
简单的维修。如还是不能解决问题，敬请与敝司相关售后工程师联系。
异常故障
问题分析
按钮按下，电源指示灯不亮，设备无法启
动。
1、保险烧断；
2、继电器损坏；
3、交流接触器触点烧坏。
胶枪不出胶
1、出胶阀调节螺母是否锁死；
2、出胶管是否卡死；
3、胶桶是否有气压；
4、出胶阀是否打开；
5、出胶电磁阀是否损坏；
6、胶枪是否堵塞，（每次喷胶结束后要清
洗）。
开始运行启动后，程序没反应
1、检测进板电眼；
2、检测电脑的 IO 点是否有信号。
主画面图标 X、Y、Z 不能移动三轴
1、检查伺服电机驱动器是否有电源输入；
2、伺服驱动器是否报警；
3、急停开关是否按下、气压是否正常。
照明（UV）灯不亮
1、开关有无损坏；
2、照明灯管是否烧坏。
输送电机不能启动
1、烧坏和无信号输出；
2、电器是否损坏；
3、链条是否卡死；
4、链条是否太松。
打开电源开关，没有反应；
1、 无单相 220V 电压输入；
2、 总电源开关是否打开。
9.1.2.
配件损坏
设备配件损坏相对来说比较直观，找到并确认已经损坏的配件将其拆出找
到代替配件将其换上即可，下面列出几种常见配件损坏的维修方法。
9.1.3.
传感器
左光电、到位光电、右光电：
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
72

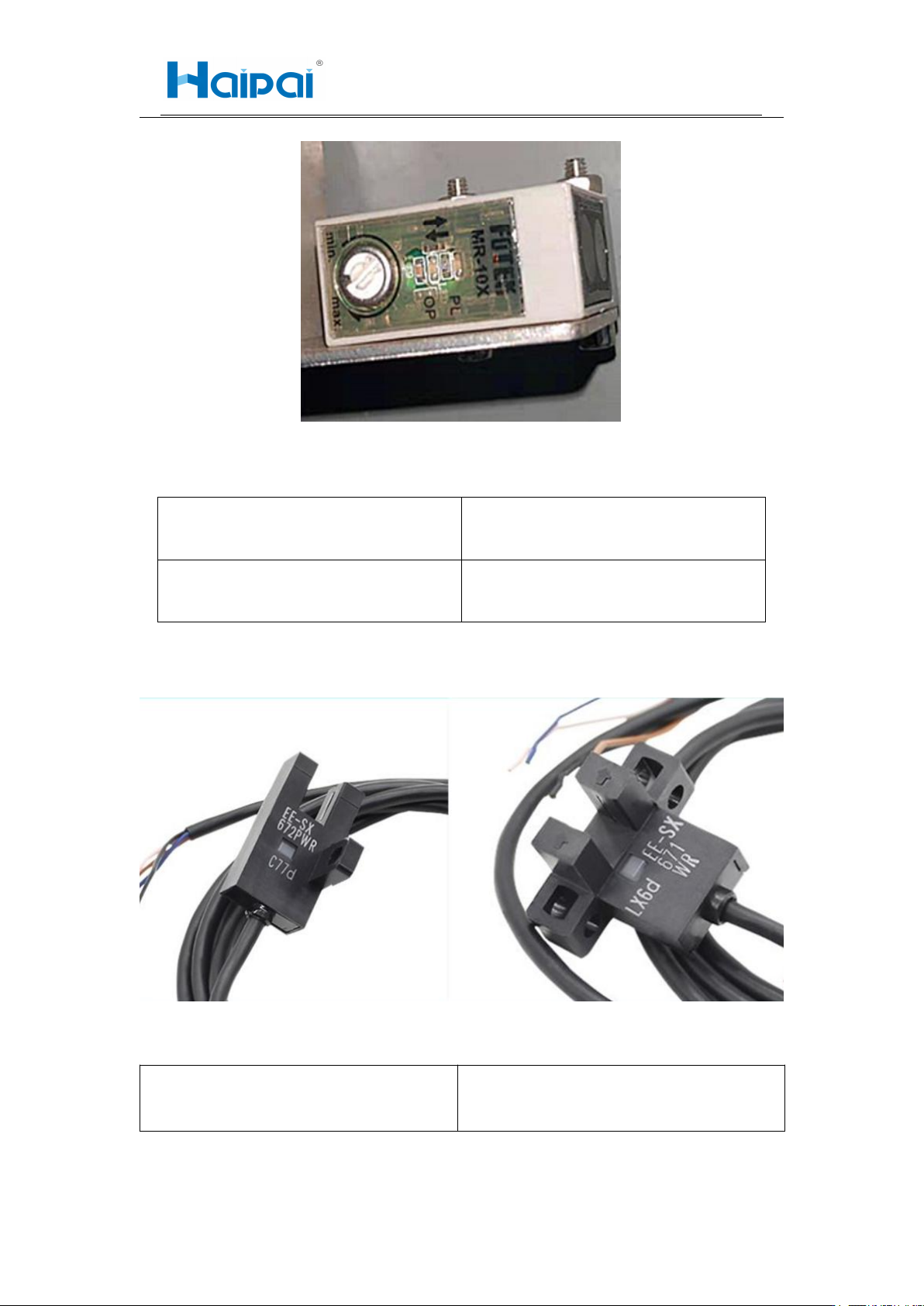

图
8- 1
光电开关
棕色-------24V-1（电源+）
蓝色-------0V-1（电源-）
黑色
-------
输入信号
白色
--------
空位

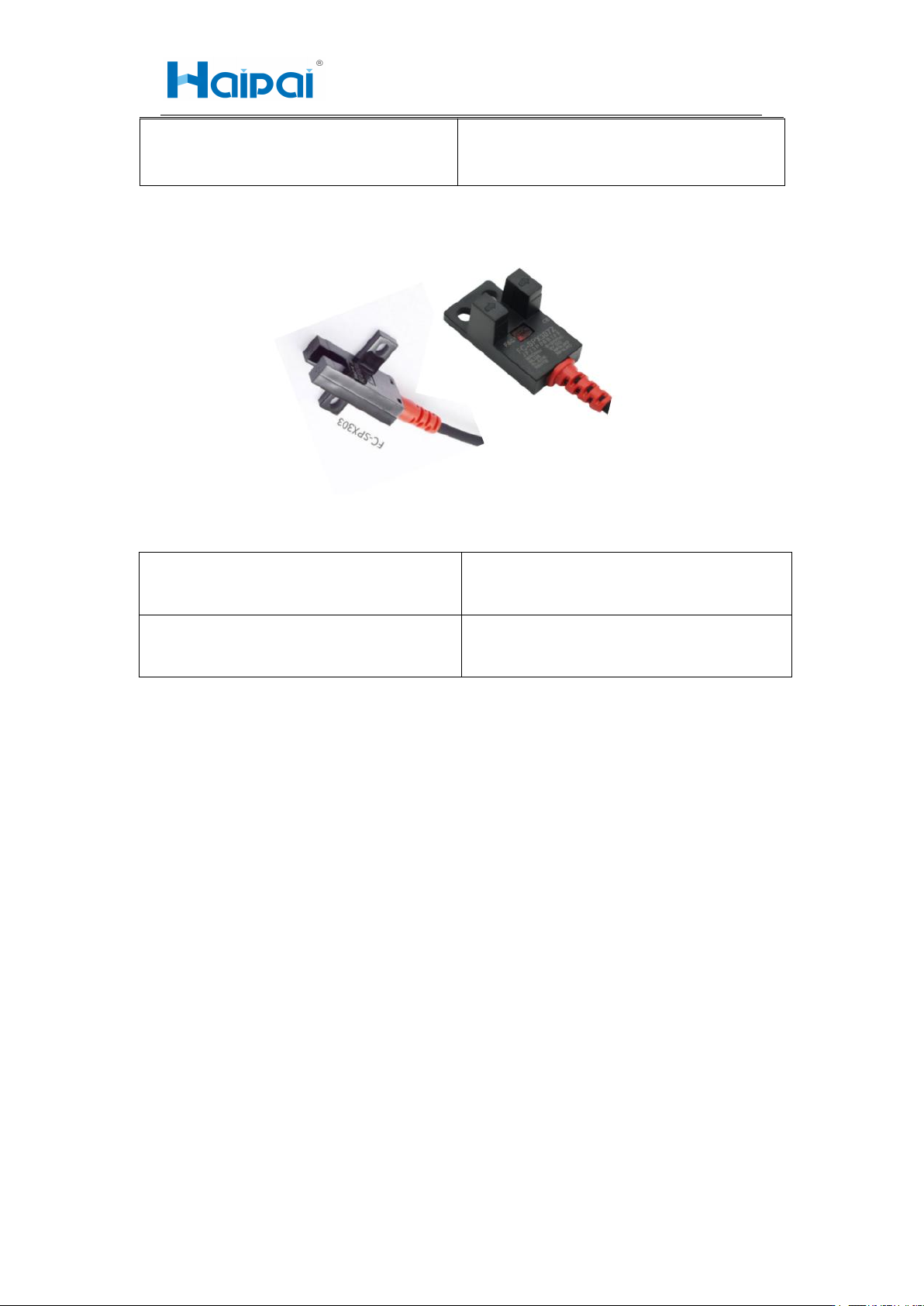

Z 轴原点、宽窄原点：
图
8- 2672/671
电眼
棕色和白色------24V-1（电源+）
蓝色------0V-1（电源-）
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
73
黑色
-------
输入信号
X 轴、Y 轴：
图 8- 3307/303 电眼
棕色-------24V-1（电源+）
蓝色-------0V-1（电源-）
黑色--------空位
白色-------输入信号
9.1.4. 硬件参数出错
1. 步进驱动器细分（脉冲数）及电流调调节。不进驱动器与电机连接时若电
机方向与实际需求方向相反时可以的调换驱动器与电机的连线及 A+、A-线
序对调一下，如图 9-4 所示。
