5.1.14. 影像参数
图
4- 17
影像参数
5.1.15.
帮助
图 4- 18 帮助
1. 语言：本涂覆系统使用中英双语言版本，可根据用户需求自行切换，切换
后重启软件即可。。
2. 用户权限：点击此按钮可在一下选择用户登录或用户管理。
图
4- 19
用户权限
3. 修改密码：点击此按钮可以对本系统“操作员”“技术员”“管理员”的权
限密码进行一个修改。
4. 注册软件：在使用此系统之前本系统需要得到注册权限，设备在出厂之前
已经注册过一段时间，如注册时间到期，打开此系统时会自动弹出注册对
话框，到时烦请联系设备厂商进行一个权限注册即可。如遇特殊情况可点
击此处进行提前注册，界面右下角可查看剩余天数。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
36
5.1.16. 轨迹图像显示区
用于显示所编辑的轨迹图像的域。

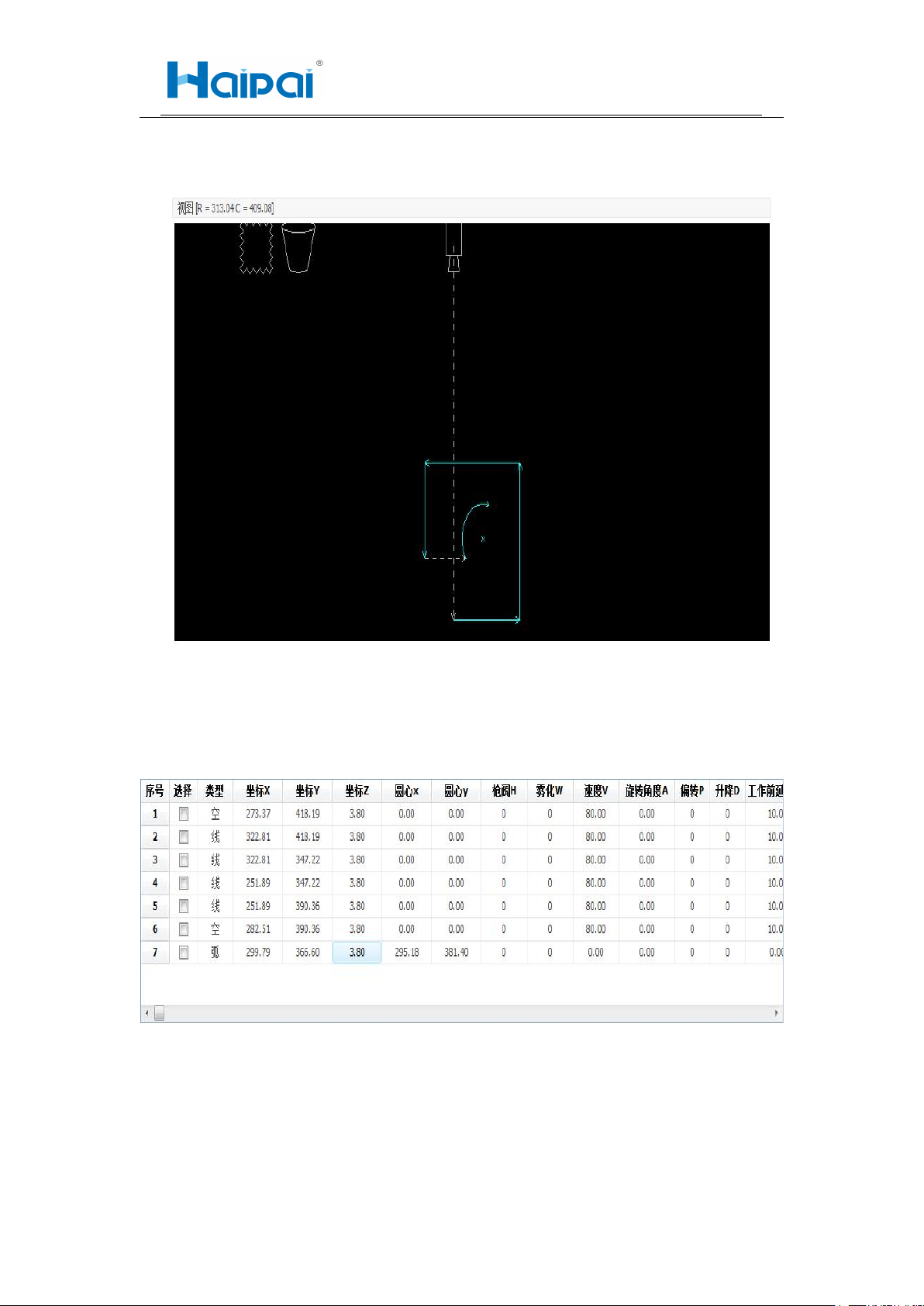

图 4- 20 轨迹图像显示
5.1.17. 轨迹信息栏
用于记录设备运行轨迹的坐标信息及枪阀动作的窗口。
图
4- 21
轨迹信息栏
5.1.18.
设备状态
显示设备现阶段所处状态的一个窗口。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
37

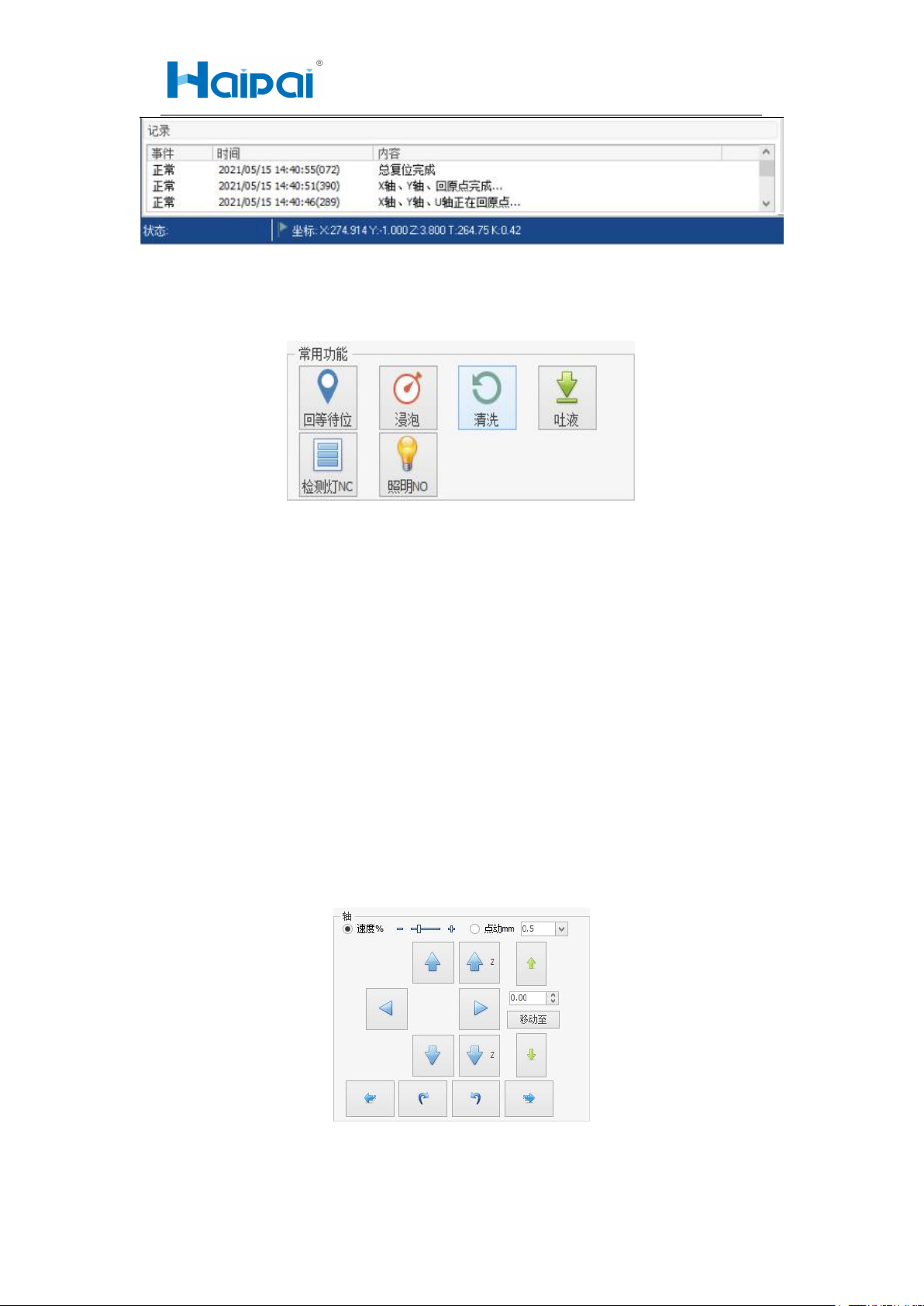

图 4- 22 设备状态栏
5.1.19. 常用功能
图 4- 23 常用功能
1. 回等待点：设备在设置完等待点后点击此按钮设备各轴回到之前设置的位
置处。
2. 浸泡：设备设置浸泡点后，点击此按钮设备会运行到浸泡点并对枪阀进行
浸泡。
3. 清洗：设备在设置吐液点后，点击此按钮设备会运行到吐液点对喷阀进行
吐液。
4. 吐液：点击此按钮设备轴移动到吐液位进行吐液。
5. 检测灯 NC：点击此按钮可开启或关闭设备 UV 检测灯光源，NC 为断开状态。
6. 照明 NO:点击此按钮可开启或关闭设备照明灯光，NO 为接通状态。
5.1.20. 轴
图 4- 24 手动调试区
