东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
26

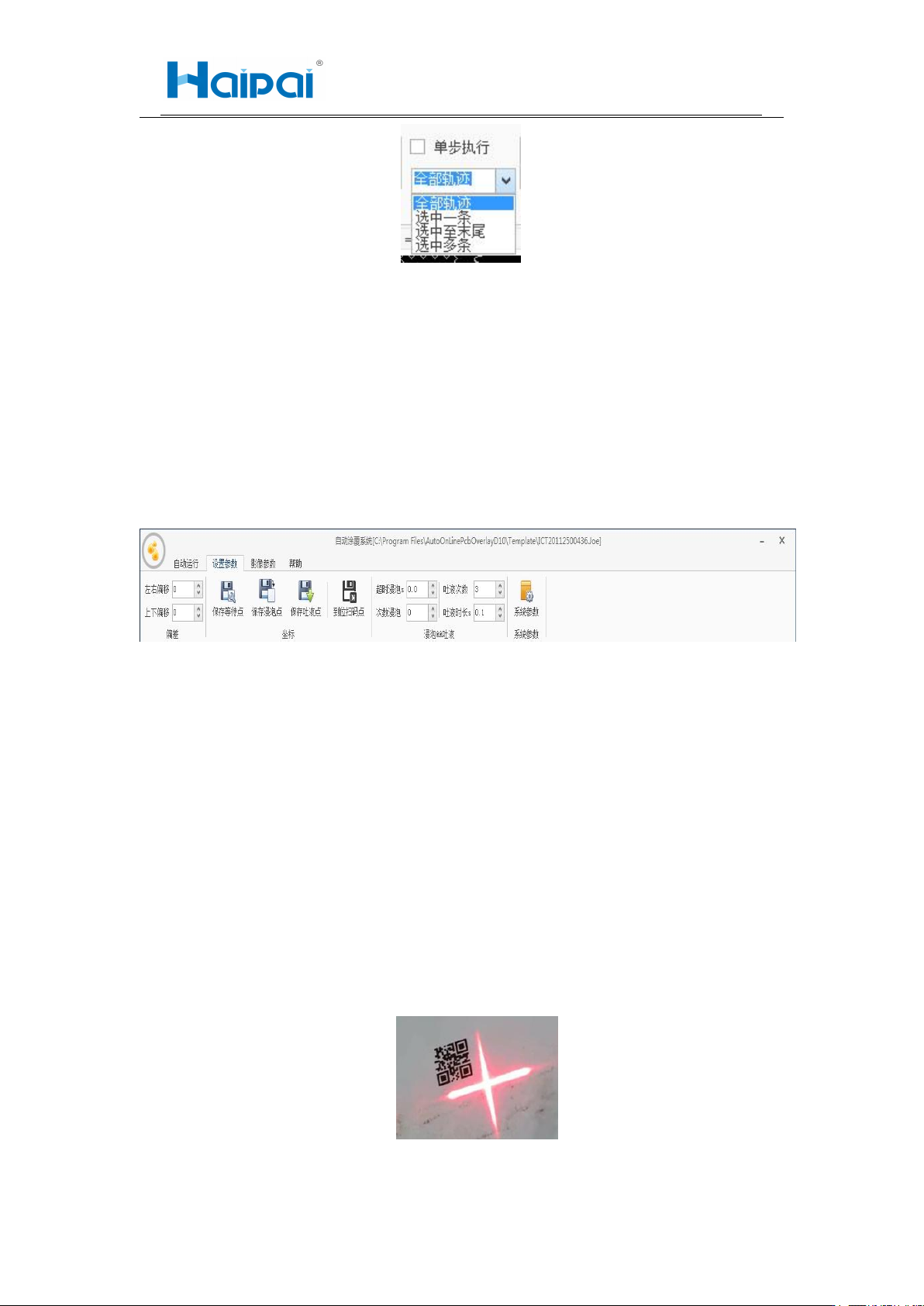

图
4- 4
轨迹选择
8. 计时：记录当前产品所需要的工作时间。
9. 计数：对产品的一个产量进行计数。
10. 产能：根据一个产品所需要的时间来计算出一个小时的产量。
5.1.4. 基本设置
基本设置有等待点位、浸泡点位、吐液点位及浸泡参数的设置。
图 4- 5 基本设置
5.1.5. 基本设置功能介绍：
1. 保存等待点：设备复位完成后的一个等待坐标位，此位置可以根据设备的
使用情况自行设置。
2. 保存浸泡点：防止枪阀胶水固化堵塞枪阀而设置的一个枪阀浸泡点位，此
点位要设置在浸泡槽处并要达到浸泡的效果。
3. 保存吐液点：在枪阀浸泡的过程中会有稀释剂及废料进入枪阀前端防止稀
释剂及废料喷涂在产品上，所以在喷涂前需要将废液自动清除而设置的一
个点位，此点位设置到吐液槽处并要防止废液的飞溅。
4. 到扫码位：将设备扫码器移动到二维码出，位置如下图所示，点击此按钮
可设置扫码枪扫码点。
图 4- 6 设置扫码点
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
27
5. 超时浸泡：在“勾选超时浸泡”后设备在运行过程中等待进板时间达到了
超时浸泡的时间（时间可自行设定）后设备喷阀会自动移动到所设置的
“浸泡位置”进行自动浸泡。
6. 次数浸泡：在“勾选次数浸泡”后设备在运行过程中，运行完设定次数
（次数可自行设定）后设备喷阀也会自动移动到“浸泡位置”进行浸泡。
“吐液次数”枪阀进行一次完整吐液动作所吐液的次数（次数可自行设定）。
7. 吐液时长：枪阀进行吐液动作每次吐液的时间（时间可自行设置）。

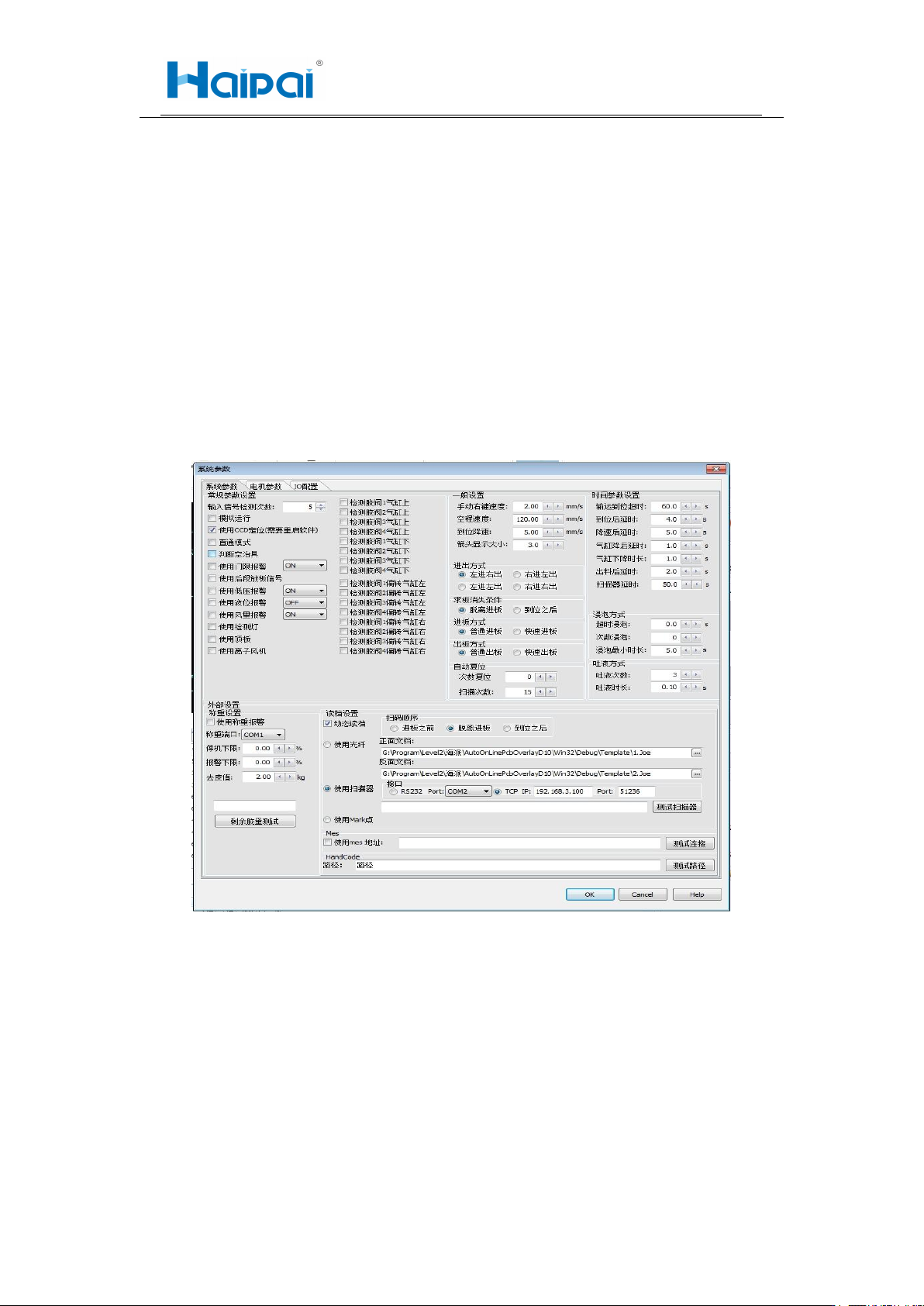

5.1.6.
系统参数
系统参数：包括设备系统参数，设备电机参数和 IO 配置三大类。设备
系统参数里包括：常规参数设置、一般设置、时间参数设置、外部设置、
读档设置。
图
4- 7
系统参数
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
28

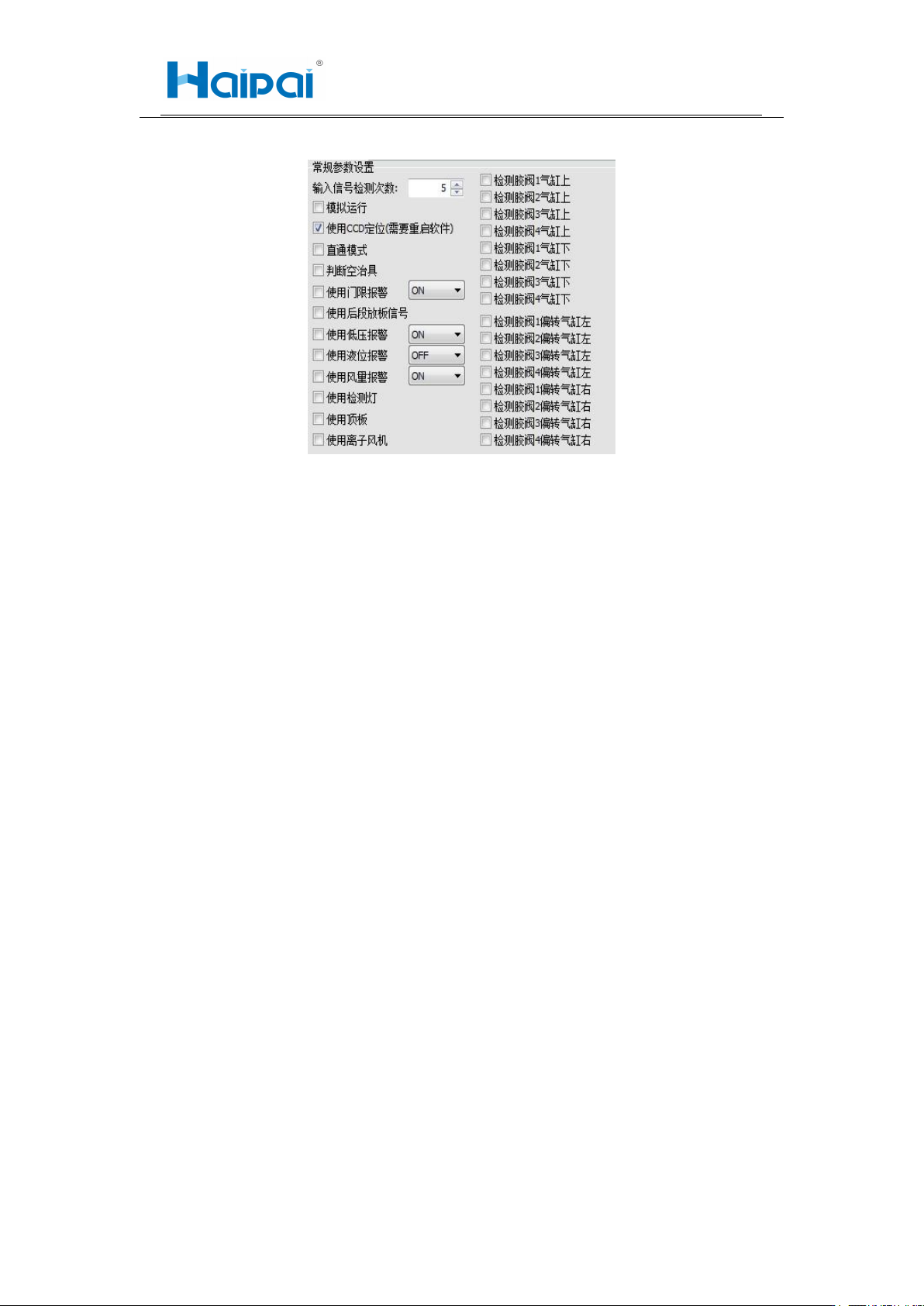

5.1.7. 常规参数设置功能介绍
图
4- 8
常规参数设置
1. 输入信号检测次数：防止输入信号的误感应，次数越多误感应就越少，但
次数过多也可能出现漏感应现象
2. 模拟运行：勾选此项功能后，在界面点击“开始运行”按钮后设备进行轨
迹的时候不会出胶并一直来回的循坏运动。
3. 使用 CCD 定位：在设备加装定位相机的时候勾选此项可以对产品进行一个
位置的断定，防止产品加工错误。
4. 直通模式：勾选此项后设备点击开始运行设备会一直处在等待位置，产品
直接从设备中流过，设备“阻挡气缸”打开，不对产品进行任何加工处理。
5. 判断空治具：勾选此项后物料可直接流出本设备。本设备不对物料进行任
何加工处理。
6. 使用门限信号：在设备前大门的右下角装有一个门限开关，勾选此项在设
备进入运行的时候打开门时设备会停止工作并发出报警信号，此功能是为
了避免工作人员带打开门的时候避免机械伤人。
7. 使用后段放板信号：勾选此项功能后，设备在喷涂完成后本机产品流出需
要后段设备给出要板信号，本机设备内的产品才会流出本设备。
8. 使用低气压报警：设备具有低压报警功能，在设备运行的过程中在没有气
压的时候及时的停止工作防止不良产品和未加工的产品流入下一个工序。
9. 使用液位报警：液位报警及胶量报警，在胶量减少到一定的量时设备发出
报警信号。
10. 使用风量报警：在设备加入风量开关的时候，可按需求勾选此项。
11. 使用检测灯：在设备加装相机的时候，相机有一个光源，此选项为相机光
