38
7. 速度：此速度为每点击一次鼠标运动轴方向按键时轴的运动速度。拖动调
幅可调节运动速度。
8. 电动速度：每点击一次运动轴，运动轴移动的距离为右边对话框内的距离。
9. 各轴方向：点击各轴方向按钮时，各运动轴朝相对应的方向作相应的动作。
10. 移动至：此按钮为输送调宽窄按钮，窄上面对话框内输入相应的数值点此
按钮，轨道可直接调节到相对应宽度。
5.1.21.

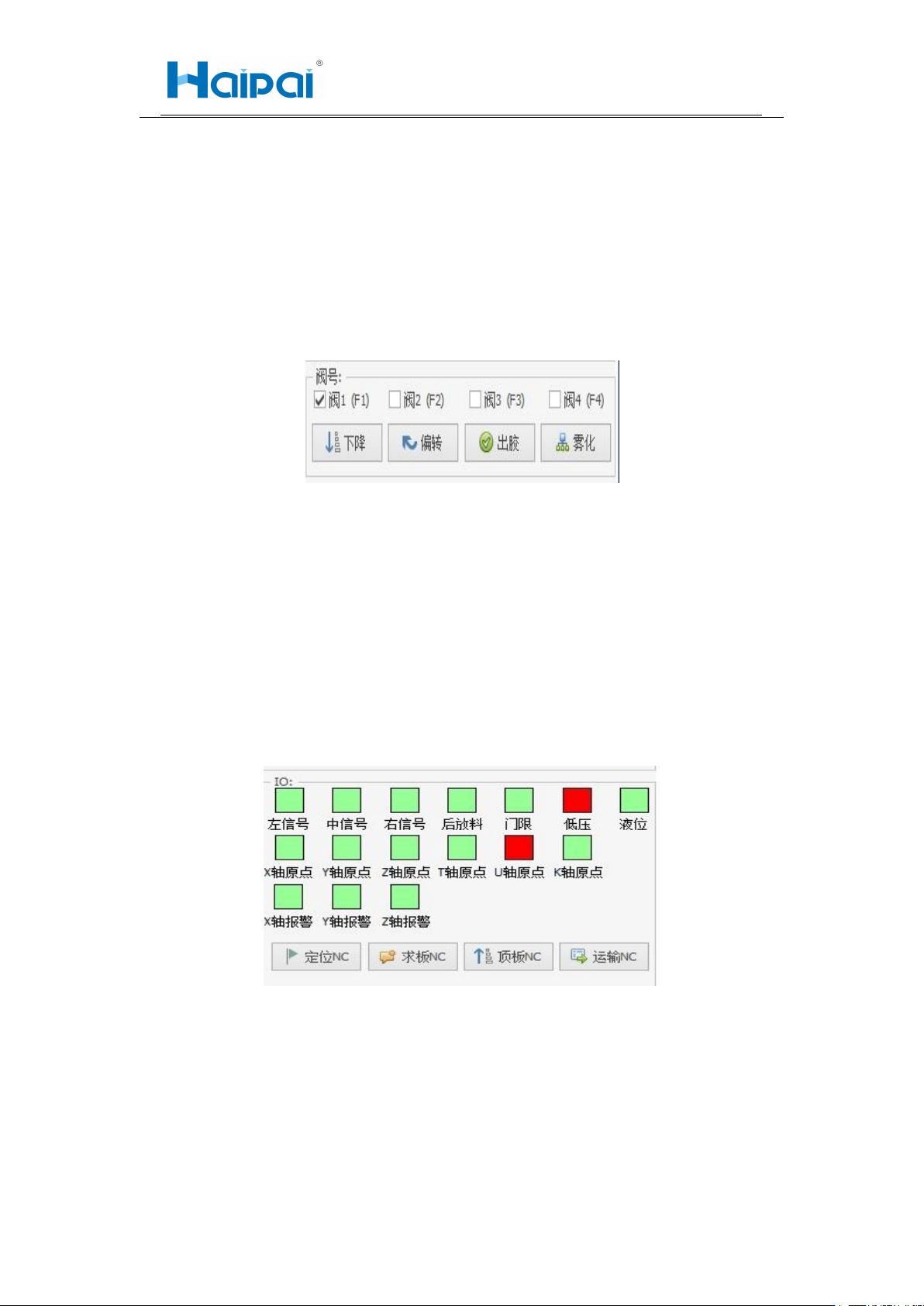

喷阀功能区
图 4- 25 喷阀功能区
1. 阀 1-F1：在示教编辑运行轨迹时需要用阀一时勾选此喷阀，F1 为快捷键。
2. 阀 2-F2：在示教编辑运行轨迹时需要用阀二时勾选此喷阀，F2 为快捷键。
3. 阀 3-F3：在示教编辑运行轨迹时需要用阀三时勾选此喷阀，F3 为快捷键。
4. 阀 4-F4：在示教编辑运行轨迹时需要用阀一时勾选此喷阀，F4 为快捷键。
下降、偏转、出胶、雾化为喷阀的动作本机无偏转无单独雾化功能。
5.1.22. 信号检测区
图 4- 26 信号检测区
1. 左信号：位于设备导轨左边上的一个感应器一般即是进板检测电眼。
2. 中信号：位于设备导轨中段位置处。
3. 右信号：位于设备导轨右端出口处及设备的出板检测电眼。
4. 后放料：本机后段设备的求板信号即本机放板信号。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
39
5. 门限：位于设备前门左边框处用于设备运行时以防操作人员打开门后
发生安全事故。
6. 低压：本设备具备低气压报警功能，气压传感器位于设备总气源处的
数显气压表。
7. 液位：设备在接入称重设备，也就是设备所配的电子秤给出的一个少
胶报警。
8. X 轴原点：位于 X 轴左方的一个原点信号。
9. Y 轴原点：位于 Y 轴前方的一个原点信号。
10. Z 轴原点：位于 Z 轴上方的一个原点信号。
11. T 轴原点：本机无
12. U 轴原点：位于 U 轴前方的一个原点信号。
13. K 轴原点：轨道调宽原点信号。
14. X/Y/Z 轴报警：本机无
15. 定位 NC：输送轨道上定位阻挡气缸信号，NC 为断开状态。
16. 求板 NC:本机发出的求板信号，NC 为断开状态。
17. 顶板 NC:设备的顶板开关，NC 为断开状态。
18. 输送 NC:设备的输送开关，NC 为断开状态。
5.1.23.

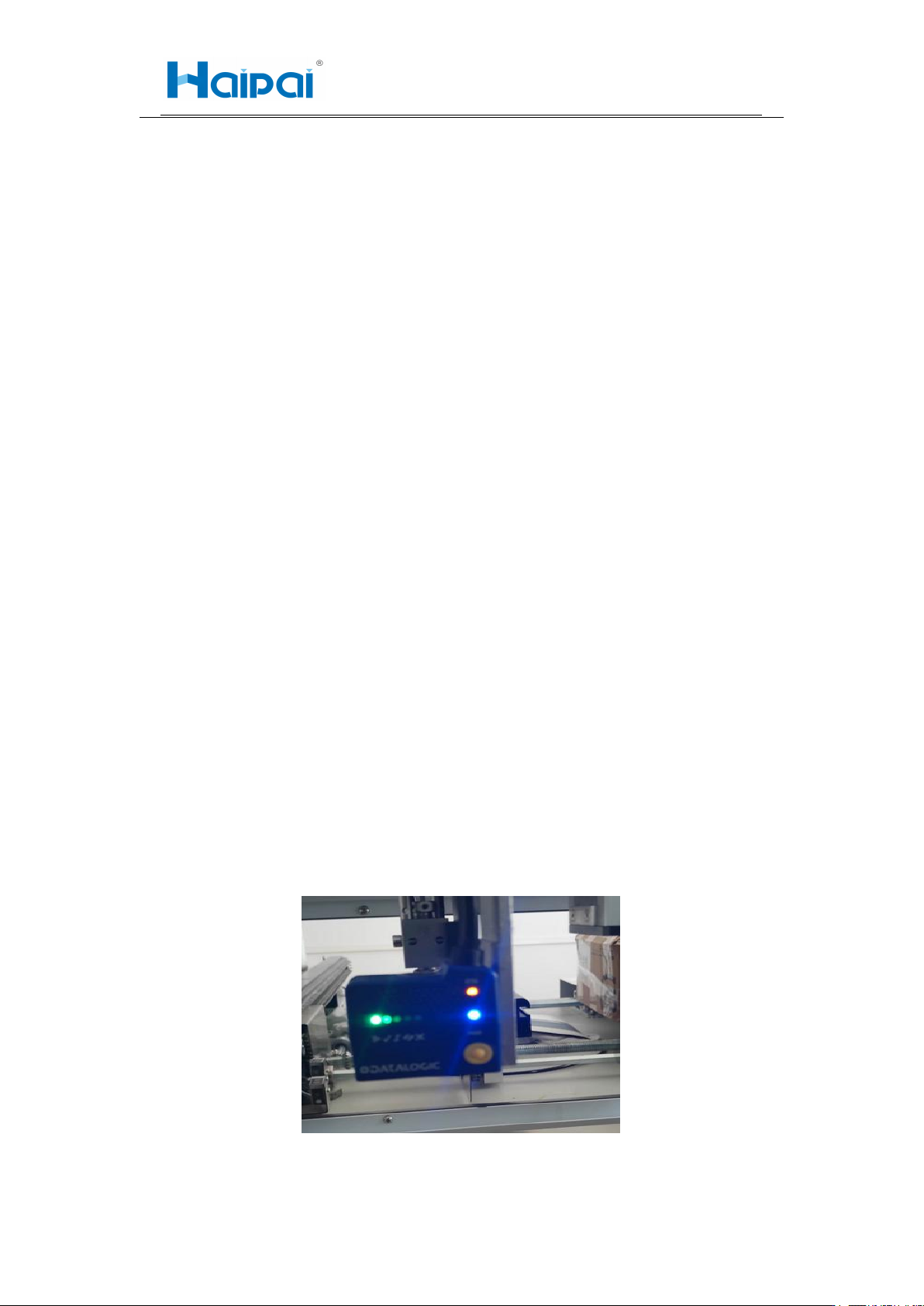

扫码器的安装与使用
设备在加装扫码器的情况下，设备运行过程中可配合使用扫码器对产品信
息进行记录。扫码器可记录所加工产品治具码和每个产品码，下面是介绍扫码
器如何配合本涂覆设备对产品加工信息的记录。
图 4- 27 扫码枪
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
40

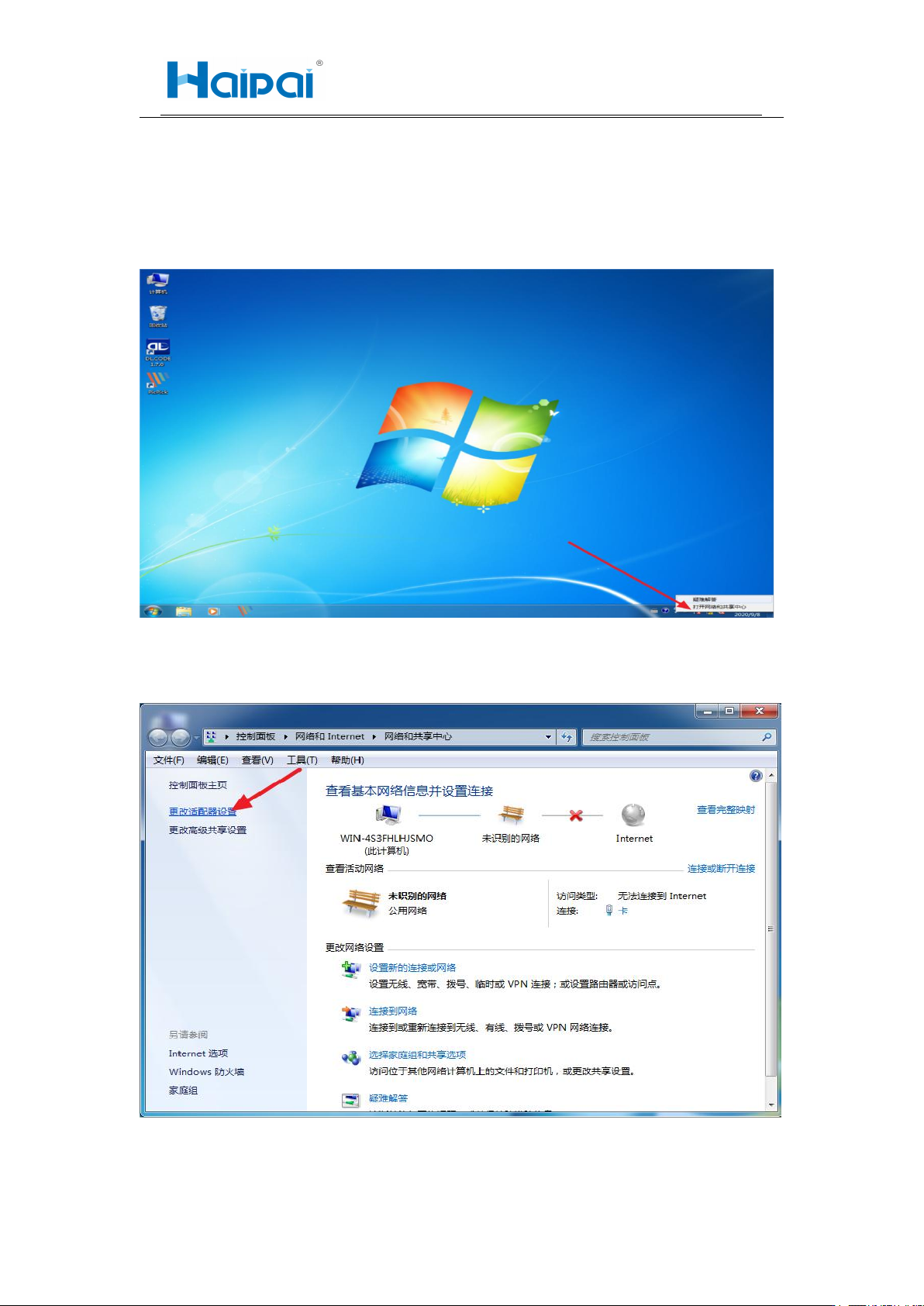

5.1.23.1.1. 本地 IP 网段设置
将扫码器连接到设备工控机后，在电脑桌面右下角右击网络连接图标后，
点击打开网络和共享中心。
图 4- 28 网络共享中心
进入网络共享中心后点击更改设备器设置
图 4- 29 设备器设置
