HP-830选择性涂覆机操作手册及保养说明书.pdf - 第53页
东莞市海派自动化科技有限公司 DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD 电话： 0769-84966029 传真： 0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园 52 图 4- 46MARK 点一的创建 操作员可按以上步骤继续创建第二个 Mark 点。如下所示。 1. 移动运动轴到 需要设置 Mark 点 2 的位置处 。 2. 将 Mark 点光标移动…
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
51
图 4-45 相机的调节
1. 点击运动轴移动相机到 Mark 点位置。
2. 将 Mark 点光标移动到需要设置的位置处。
3. 点击段设置里面的创建 Mark 点下面的创建 Mark1 点，到此第一个 Mark 点创建完毕。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
52

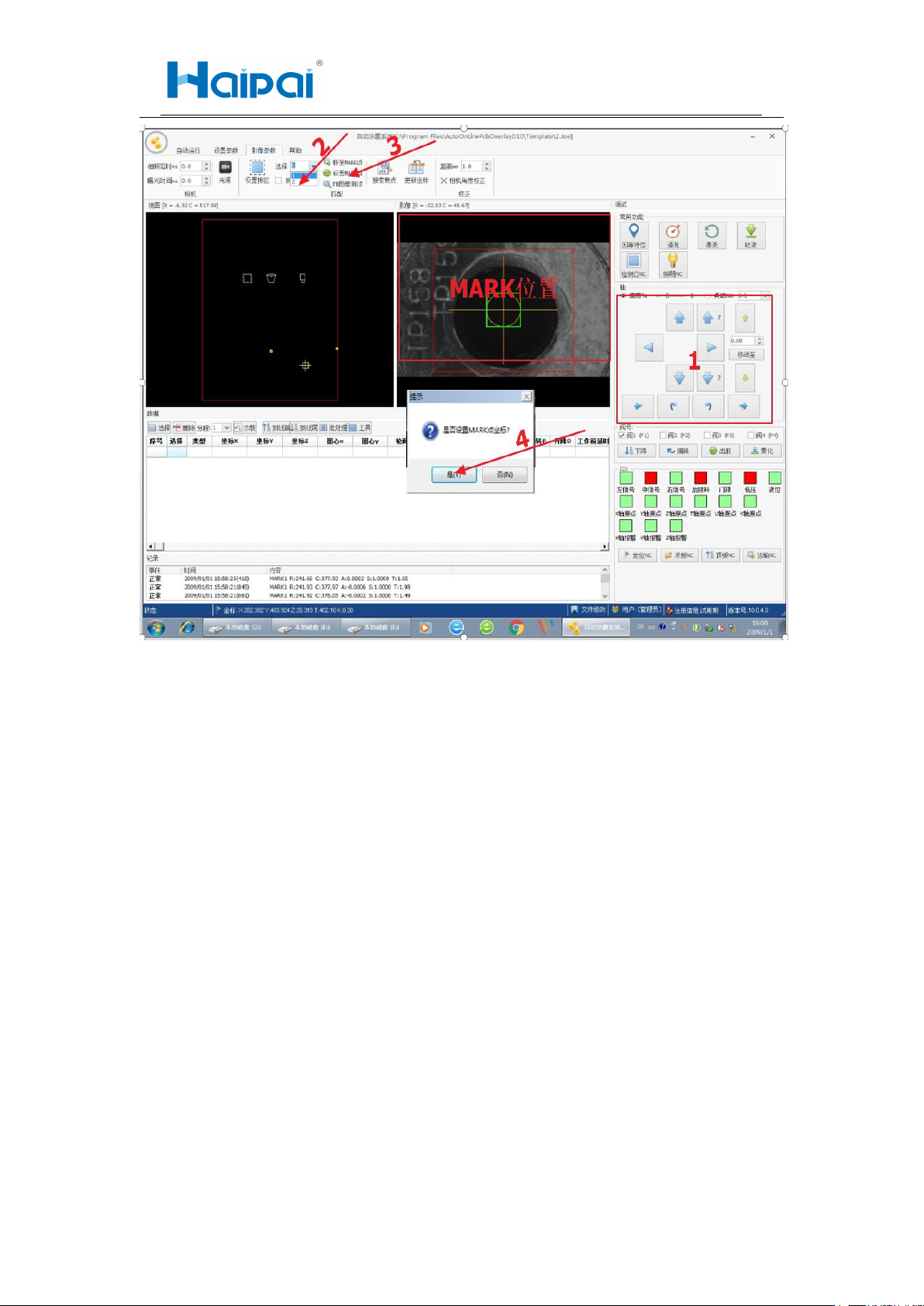

图
4- 46MARK
点一的创建
操作员可按以上步骤继续创建第二个 Mark 点。如下所示。
1. 移动运动轴到需要设置 Mark 点 2 的位置处。
2. 将 Mark 点光标移动到需要设置的位置处。
3. 点击段设置里面的创建 Mark 点击下面的创建 Mark2 点，到此第二个 Mark 点创建完毕。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
53
图 4- 47MARK 点 2 的创建
以上是创建 Mark 点拍照位的工作流程，创建完 Mark 点位置完成后操作员
可对使用设备对产品进行轨迹编辑处理。（注：用户在使用设备在工作中需要使
用 Mark 点定位是一点要到参数设置里面打开使用 CCD 相机定位功能。Mark 定
位点的设置可以在编辑轨迹之前设置也可以在编完轨迹之后设置，功能一样可
以实现。
