HP-830选择性涂覆机操作手册及保养说明书.pdf - 第91页
东莞市海派自动化科技有限公司 DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD 电话： 0769-84966029 传真： 0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园 90 11 .1.4. 轴带刹车伺服电 机接线图 图 10- 7Z 轴伺服电机接线图 11 .1.5. 设备气路连接图 图 10- 8 气路连接图
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
89
11.1.2. 步进电机接线图
图 10- 5 步进电机接线图
11.1.3. 伺服电机接线图
图 10- 6 伺服电机接线图
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
90

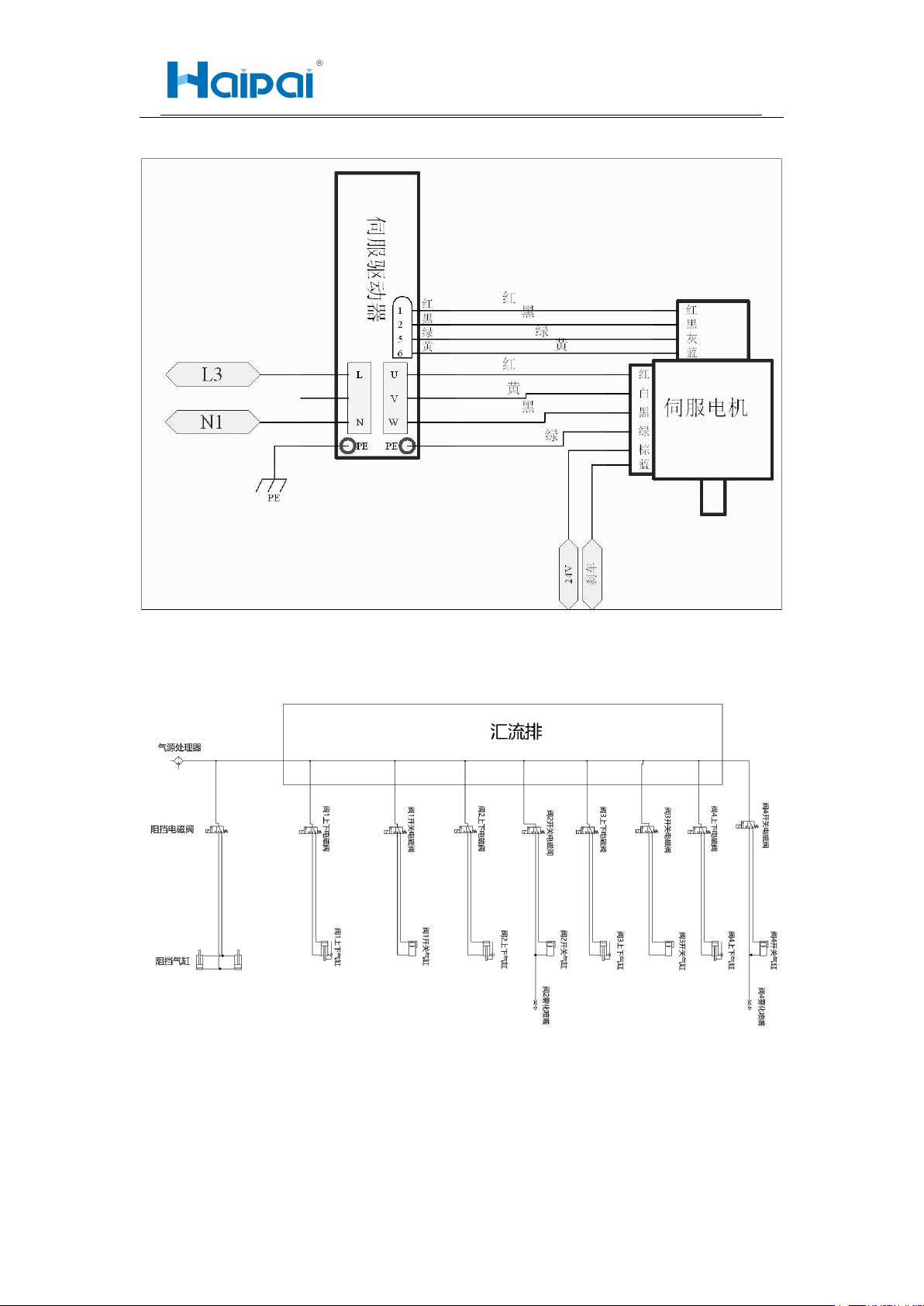

11.1.4. 轴带刹车伺服电机接线图
图
10- 7Z
轴伺服电机接线图
11.1.5.
设备气路连接图
图 10- 8 气路连接图
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
91
十二、 附件
12.1.1. 易损件清单明细表
序号
类别
名称
规格
单
位
数
量
1
机械
小链轮
个
≥1
2
机械
过渡轮
个
≥1
3
机械
链扣
35B/35B 带挡
边
个
≥1
4
气动
一分 6 厘金
属弯头
一分金属
个
≥1
5
气动
M5 转Ф4 弯
头
M5 转Ф4
个
≥1
6
气动
M5 转Ф4 可
调
M5 转Ф4
个
≥1
8
供胶
Ф6 铁氟龙
Ф6
m
≥1
X
