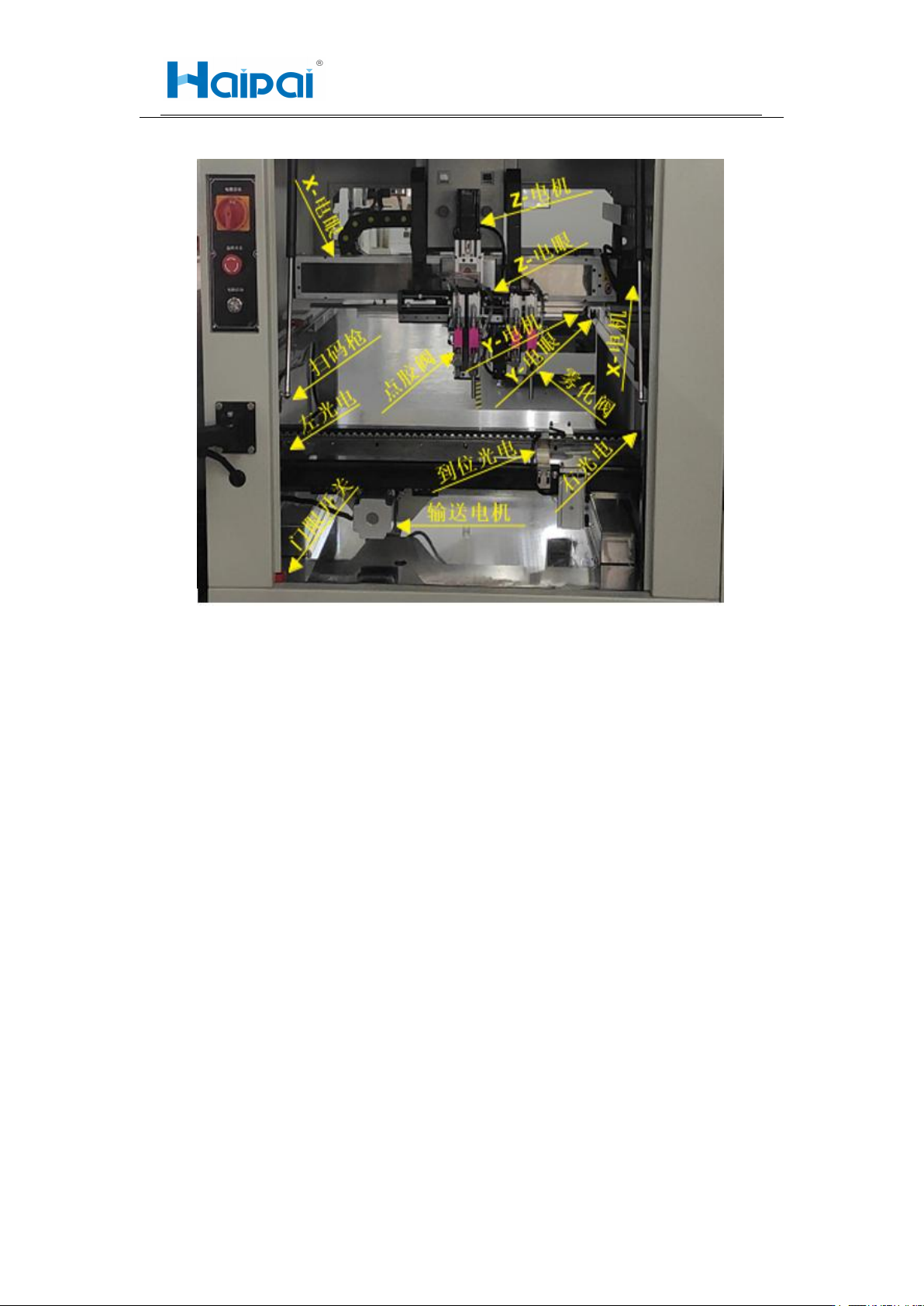

3.1.1. 设备装置位置
图
2- 3
设备装置
3.1.2.
设备特点
1. X、Y、Z 三轴运动，准确实现各种电路板避开连接器等非涂覆区域的选
择性喷涂工艺。
2. 准确实现各种电路板选择性区域喷涂。
3. 可以实现点涂、线状喷涂、曲线喷涂等多轨迹喷涂，能完成高密度复杂
电路板喷涂工艺。
4. 可以有效均匀涂覆器件边沿，可以消除喷涂阴影效应。
5. 系统精度为±0.02 毫米。
6. 具有高速、高可靠性、高稳定性的传动和控制系统。
7. 标准设备同时携带 2 个喷头(注：可选配喷阀)。能实现高密度复杂电路
板喷涂及点胶工艺。
8. 设备带智能电动调宽窄功能（输入板宽即能电动调整到位）。
9. 编程方式:软件程序具有数据输入手动示教编程。
10. 整线对接：设备配有 SMT 行业标准 SMEMA 接口，可以其他设备进行
信号对接。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
13

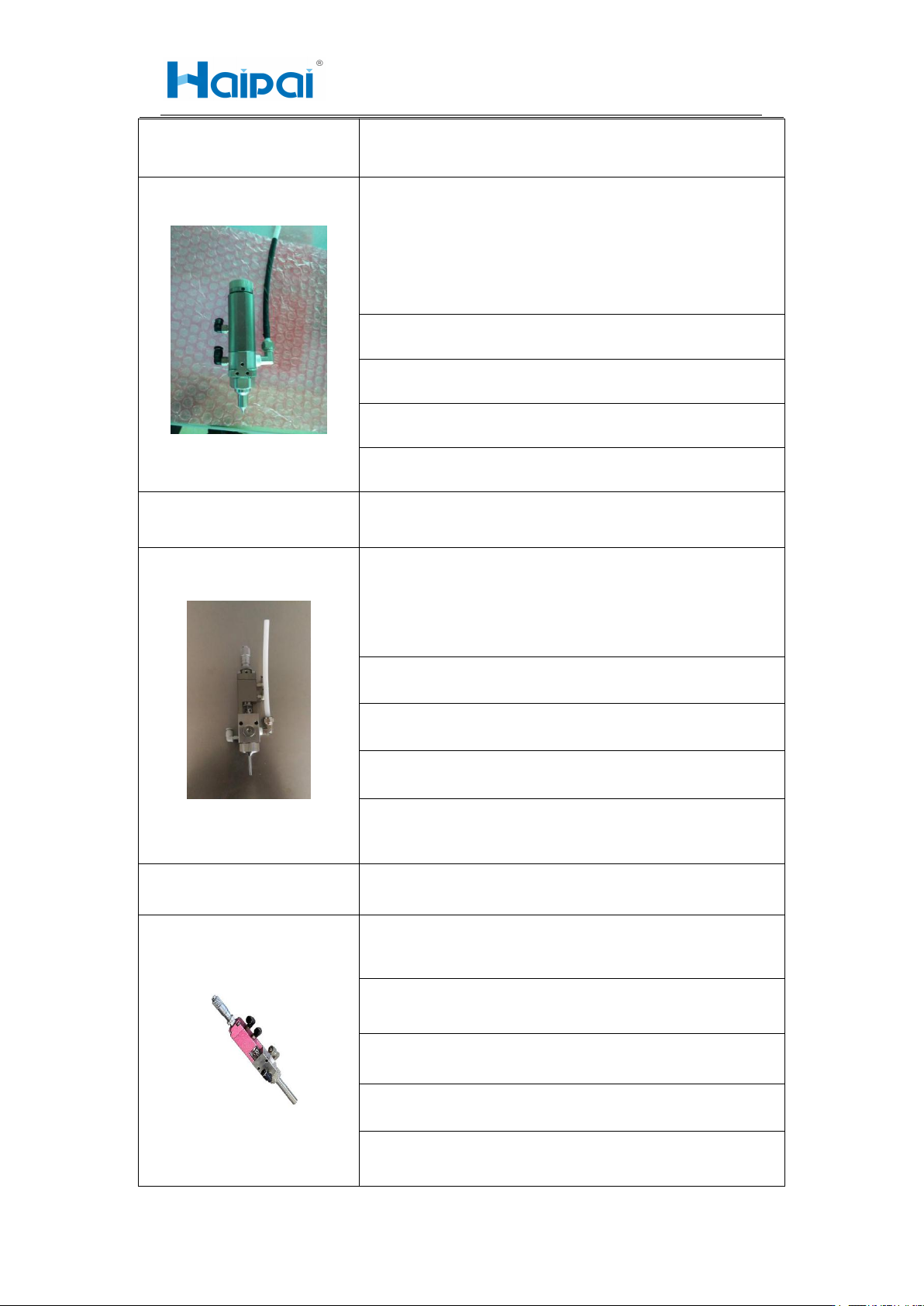

3.1.3. 阀体配置（可选）
针式点胶阀（H-801）
阀体型号选择仅供参考，以实际打样为主
特性与优点：采用撞针耐磨式设计胶阀开关，最小点胶空间可达到
1.2mm,最小线宽 1mm，出胶针嘴规格 14G-25G 针头规格
适应粘度范围： 50-10000 CPS
喷涂速度：以实际应用为准, 建议使用 v=500mm/s
应用范围：三防漆、UV 胶、油墨、润滑油、催化剂、溶剂、保护
剂。
使用周期：与压缩空气等因素有关，建议 90 个工作日检查内部耗
材情况，另外，每次使用后需使用配套稀释剂进行管路清洗，
锥形雾化阀（H-802）
阀体型号选择仅供参考，以实际打样为主
特性与优点：采用撞针耐磨式设计胶阀开关，喷嘴口直径 0.3-
0.5mm，流量、喷涂宽度根据胶水特性 5-10 毫米可调，湿膜厚度
50-150 微米
应用范围：三防漆、UV 胶、油墨、润滑油、催化剂、溶剂、保护
剂。
适应粘度范围： 50-1000CPS，最大开关频率 5 次/秒
喷涂速度：以实际应用为准，建议使用 v=500mm/s
使用周期：与压缩空气等因素有关，建议 60 个工作日检查内部耗
材情况，另外，每次使用后需使用配套稀释剂进行管路清洗，
大雾化喷阀（H-803）
阀体型号选择仅供参考，以实际打样为主
特性与优点：增加了成形气路，扇形阀以便大面积涂覆时效率更
高，单次喷涂宽度 15-30MM，溶剂型厚度可达 10-200 微米，100%固
含量可达 100-200 微米
适应粘度范围： 30-3500CPS，
喷涂速度：以实际应用为准, 建议使用 v=500mm/s
应用范围：丙烯酸类、硅类、环氧类、UV 胶等表面涂覆材料。
使用周期：与压缩空气等因素有关，建议 60 个工作日检查内部耗
材情况，另外，每次使用后需使用配套稀释剂进行管路清洗，
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
14

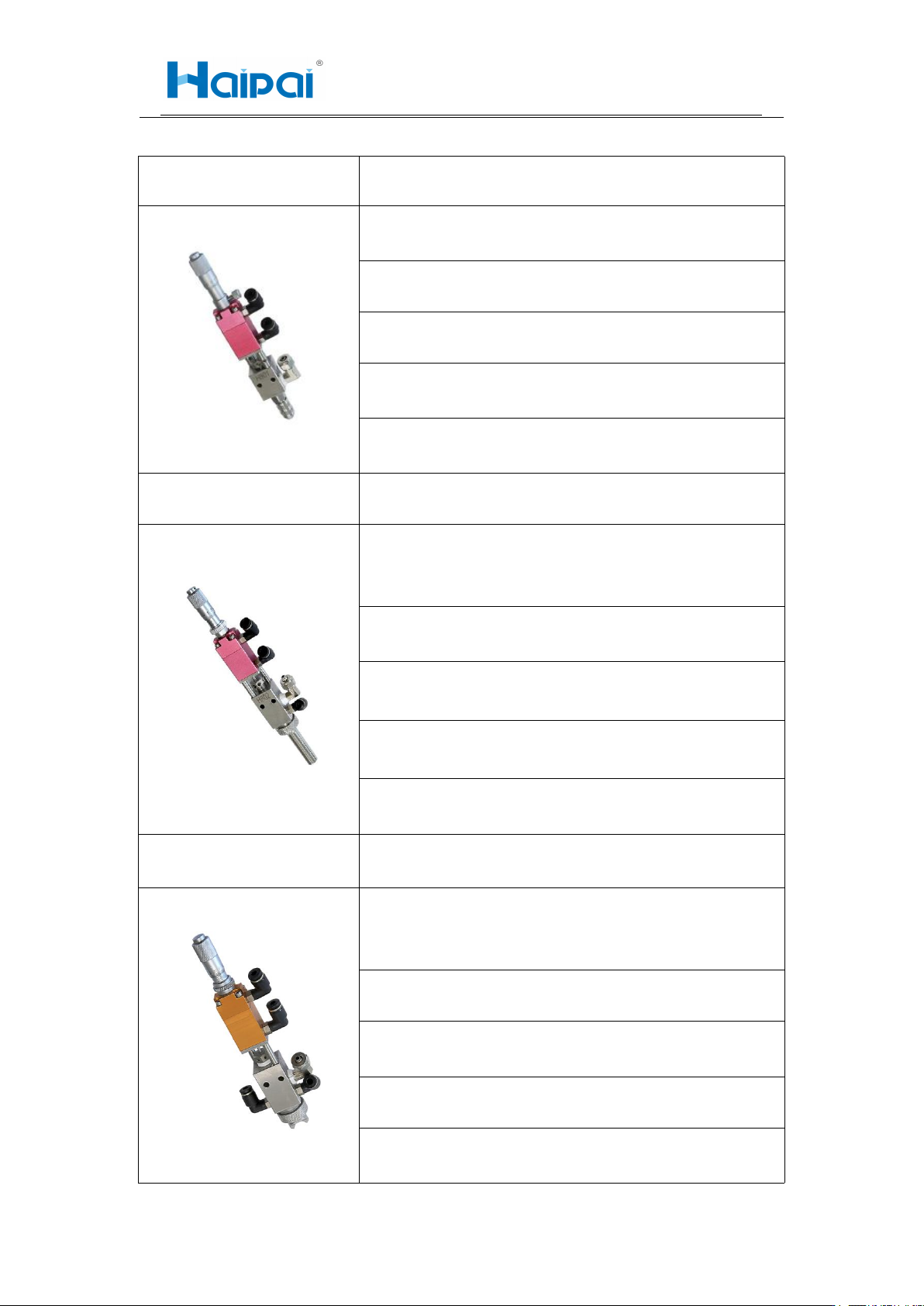

微雾化阀（H-804）
阀体型号选择仅供参考，以实际打样为主
特性与优点： 是专为低到中黏度材料的涂覆应用而设计。喷雾阀
是以以气动原理操作，流体流量可通过旋钮简单进行调节，独立雾
化气口允许对工艺参数进行外部控制，使用一次性可更换的针头
（23G – 33G），可应付不同的工艺要求，让您可以对整个涂覆工
艺轻松在线控制。
应用范围： 适用于绝大部分通用的涂覆胶水
适应粘度范围： 1~5000 cps
微量喷雾宽度：0.3mm 至 2.0mm（实际宽度因胶水特性而异）
使用周期：
针式雾化阀（H-806）
阀体型号选择仅供参考，以实际打样为主
特性与优点：采用低量低压技术产生直径在 1.6MM 至 1.9MM 之间的
均匀的喷涂图案。可自由选用口径为 0.1MM~0.3MIM 的点胶针头，
代替了标准的喷涂喷嘴，完全消除了残留液体导致点胶不准的问
题。
应用范围：油墨、液态助焊剂、油、硅胶、溶剂。
适应粘度范围： 50-3000CPS
喷涂速度：以实际应用为准，建议使用 v=500mm/s
使用周期：与压缩空气等因素有关，建议 90 个工作日检查内部耗
材情况，另外，每次使用后需使用配套稀释剂进行管路清洗
精密小雾化阀（H-808）
阀体型号选择仅供参考，以实际打样为主
特性与优点：雾化头设计便于更复杂的电路板精密喷涂，适合精密
元器件的喷涂，具有更高边缘清晰度，喷涂宽度 3-10mm（可调）
应用范围：三防漆、UV 胶、油墨、润滑油、催化剂、溶剂、保护
剂。
适应粘度范围： 50-1500CPS
喷涂速度：以实际应用为准，建议使用 v=500mm/s
使用周期：与压缩空气等因素有关，建议 90 个工作日检查内部耗
材情况，另外，每次使用后需使用配套稀释剂进行管路清洗，
