东莞市海派自动化科技有限公司 DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD 电话： 0769-84966029 传真： 0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园 32 5.1.11 . 读档设置 图 4- 12 读档设置 1. 动 态 读 档 ： 通 过 感 应 器 或 者扫 码 器 来 判 断 流 入 设 备 产 品 所 需 要 的 运 行 程 序 即…
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
31
6. 出料后延时：产品加工完成流出设备时，产品脱离“出板感应器”关闭输
送的时间。
7. 扫描器延时：扫码器在扫码时的反应时间。
8. 浸泡方式:与前面基本参数设置一致。
9. 吐液方式：与前面基本参数设置一致。

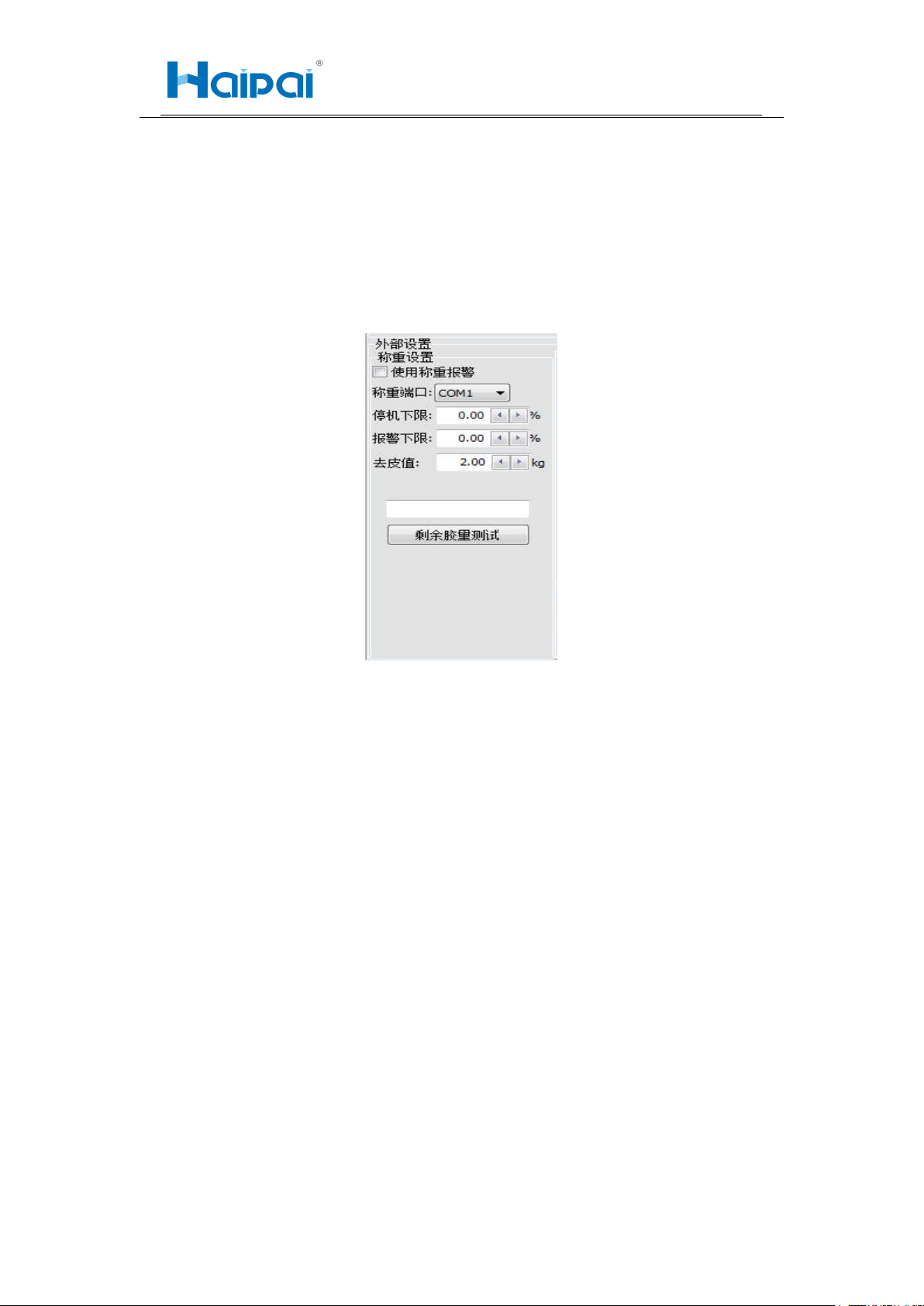

5.1.10. 端口设置
图 4- 11 端口设置
1. 使用称重报警：设备外部胶量称重报警端口，勾选为使用称重报警。
2. 称重端口：称重信号端口。
3. 停机下限：胶量低于下限值设备停止工作
4. 报警下限：胶量低于下限值设备发出报警信号，但不停机。
5. 去皮值：涂料容器重量。
6. 剩余胶量测试：通过 COM 口信号读取胶桶内剩余胶量
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
32

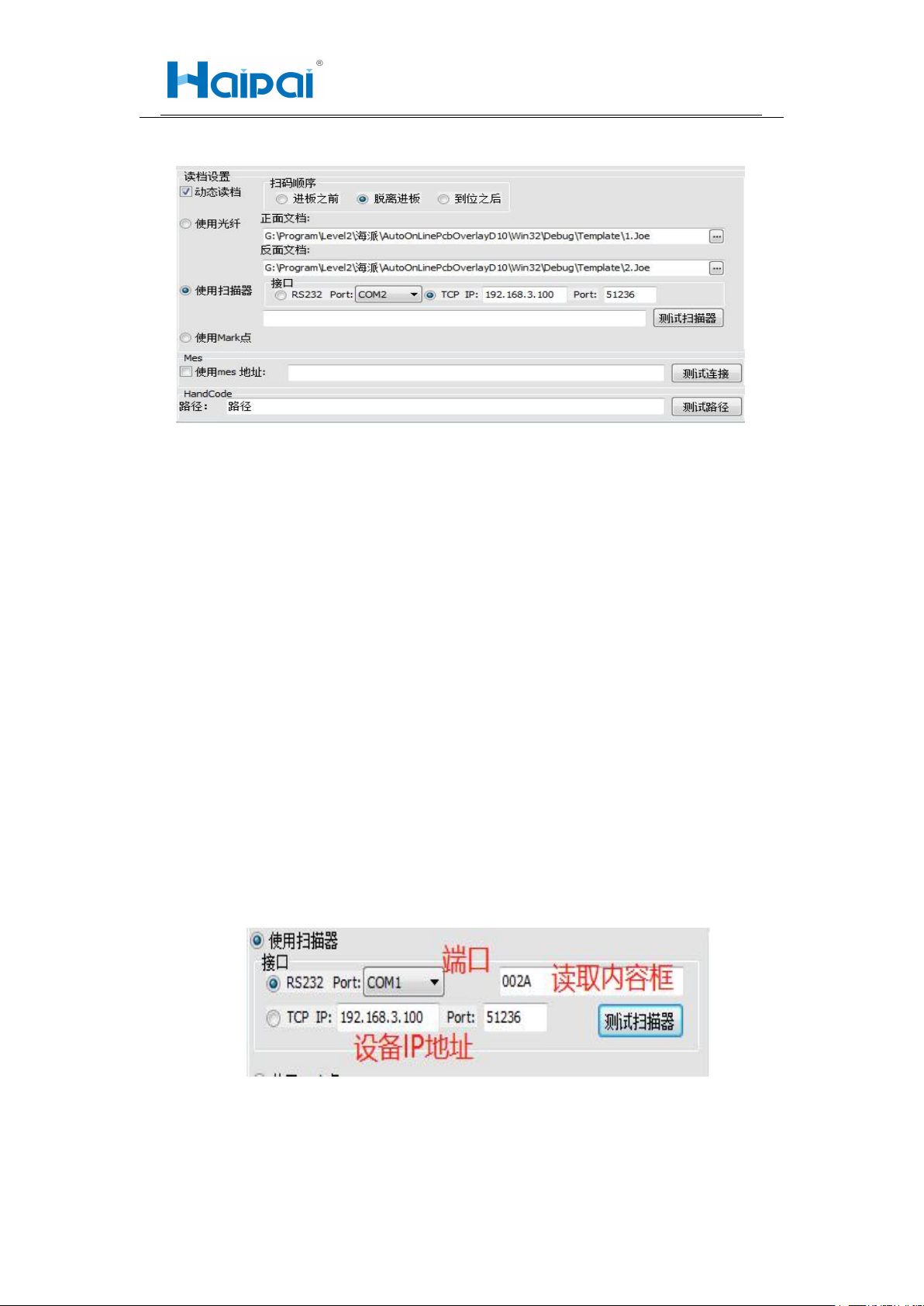

5.1.11. 读档设置
图
4- 12
读档设置
1. 动态读档：通过感应器或者扫码器来判断流入设备产品所需要的运行程序
即运行轨迹。
2. 扫码顺序：进板之前：扫码器安装在涂覆设备前面一台设备上。在产品还
未进入本设备之前开始对产品进行扫码。
脱离进板：扫码器安装到设备进板出，在产品进入设备的时候开始扫码。
到位之后：扫码器安装到设备 Z 轴上面，在产品流入设备后开设备扫码调
取相关涂覆程序。
3. 使用光纤读档： 1 正面文档：在使用光纤读档的时候需要将自行设定的正
面程序选入此栏以来定义为设备运行时所需要产品的正面程序。
2 反面文档：在使用光纤读档的时候需要将自行设定的反面
程序选入此栏以此来定义为设备运行时所需要产品的反面程序。
4. 使用扫码器读档：设备在使用扫码器进行读取运行程序时，在扫码器读取
到产品信息设备自行调取产品所需要的运行程序。注意：（程序名必须是扫
码器所读取到的信息）。
图 4- 13 扫码器读档

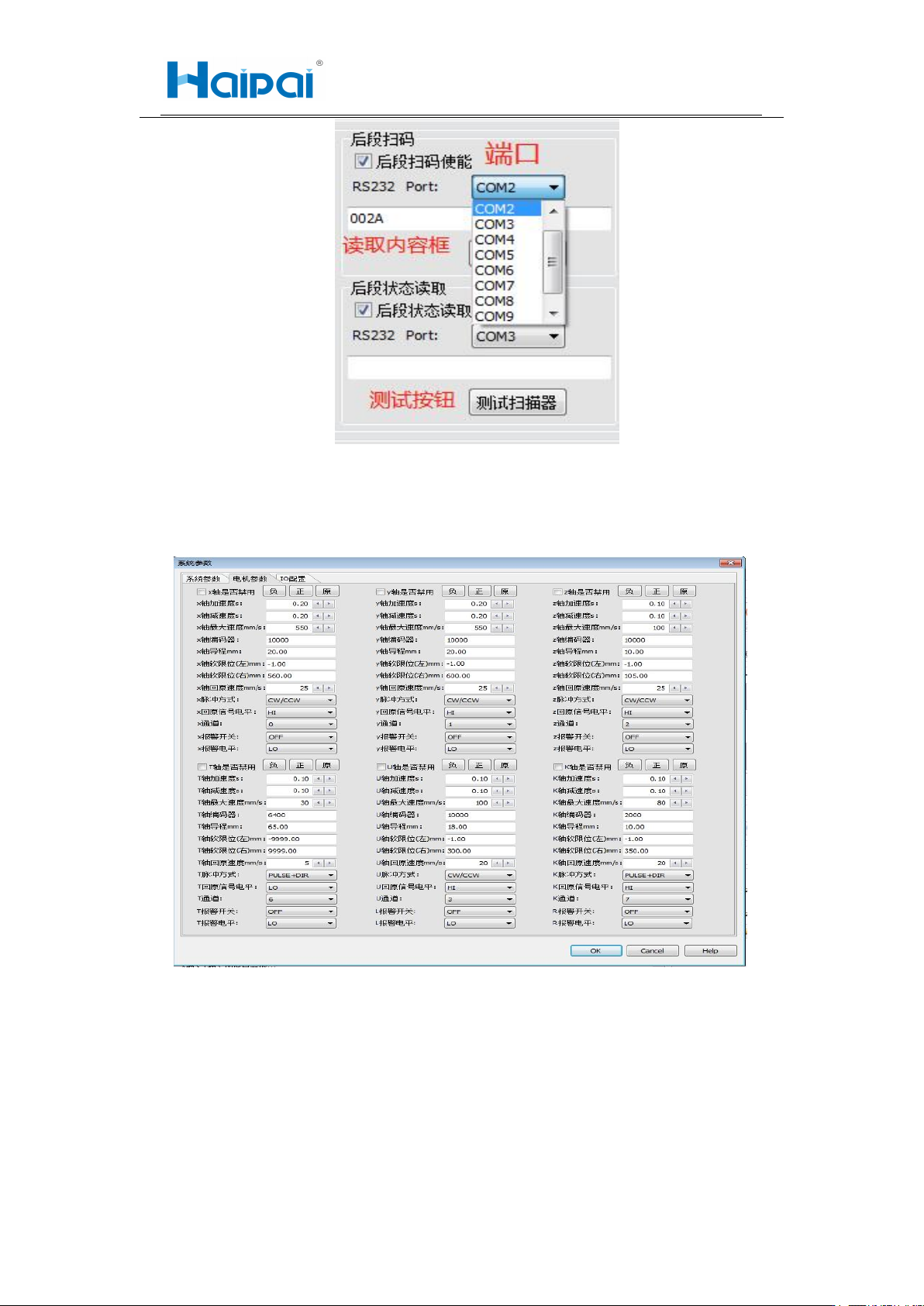

5. 后段扫码：后段扫码为设备后段的扫码器对所加工产品进行扫码
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
33
图
4- 14
后段扫码
5.1.12.
设备电机参数
图 4- 15 电机参数
1. 轴是否禁用：勾选后设备运动轴无法使用。
2. 轴加速度：电机轴提速时间，时间越短提速越快，但设备运行时抖动也会
相对的加大。
3. 轴减速度：电机轴减速速时间，时间越短提速越快，但设备运行时抖动也
会相对的加大。
