十一、 涂覆机相关电路图
11.1.1. 电箱盘接线图
图 10- 1 主电路
图
10- 2
卡
1
接线图
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
88

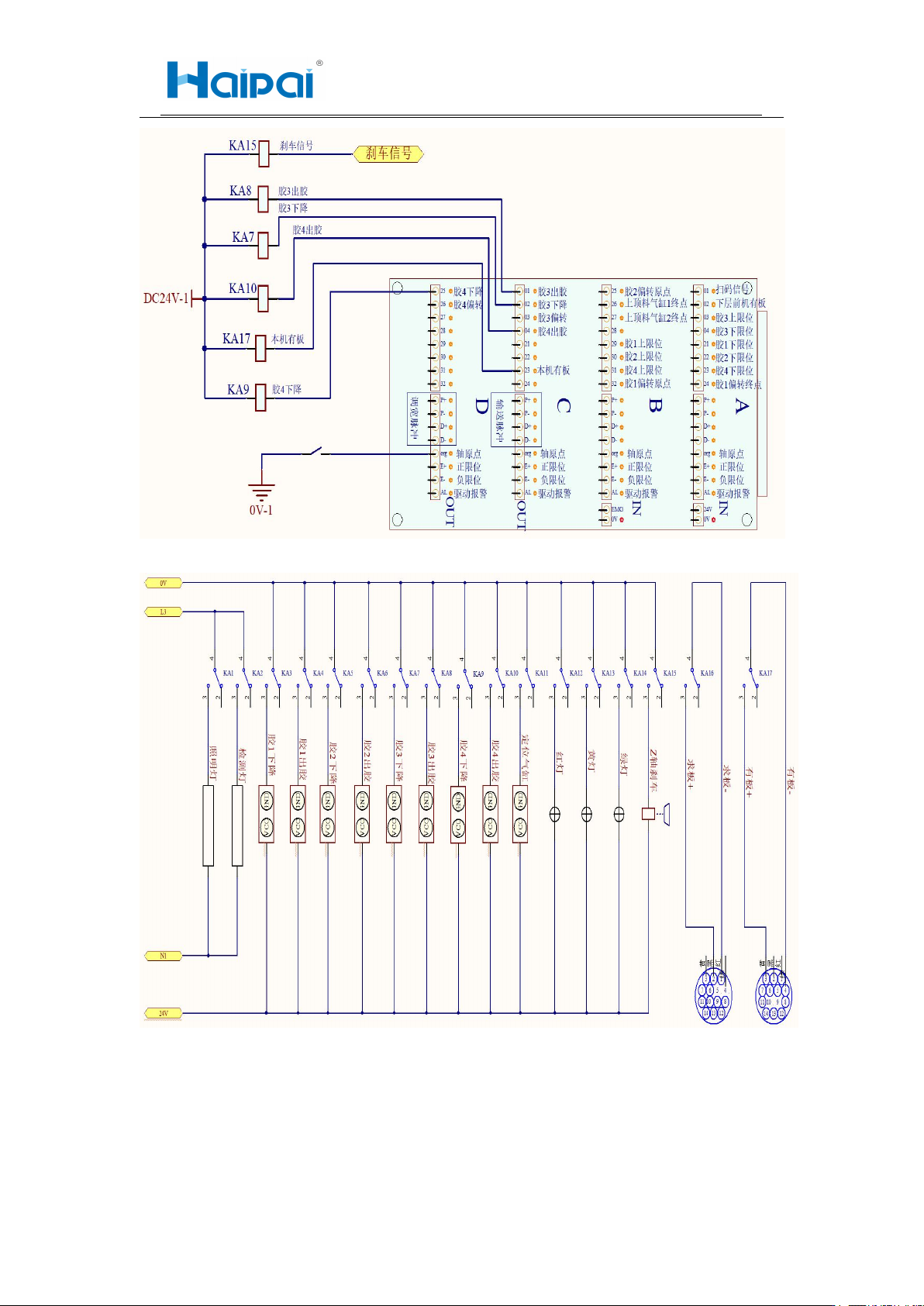

图 10- 3 卡 2 接线图
图 10- 4 辅助接线图
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
89

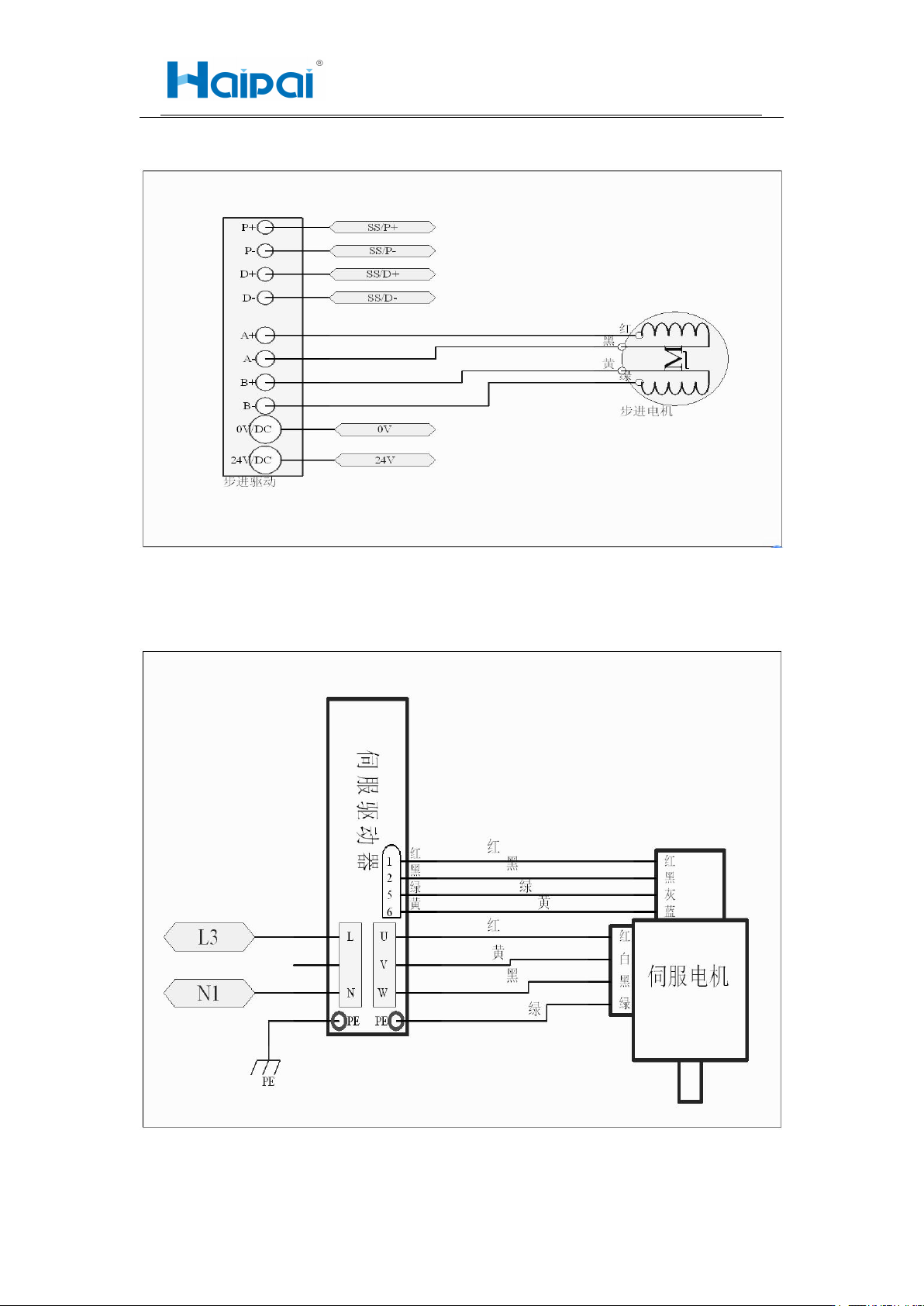

11.1.2. 步进电机接线图
图 10- 5 步进电机接线图
11.1.3. 伺服电机接线图
图 10- 6 伺服电机接线图
