五、 软件功能介绍
5.1.1. 软件功能介绍

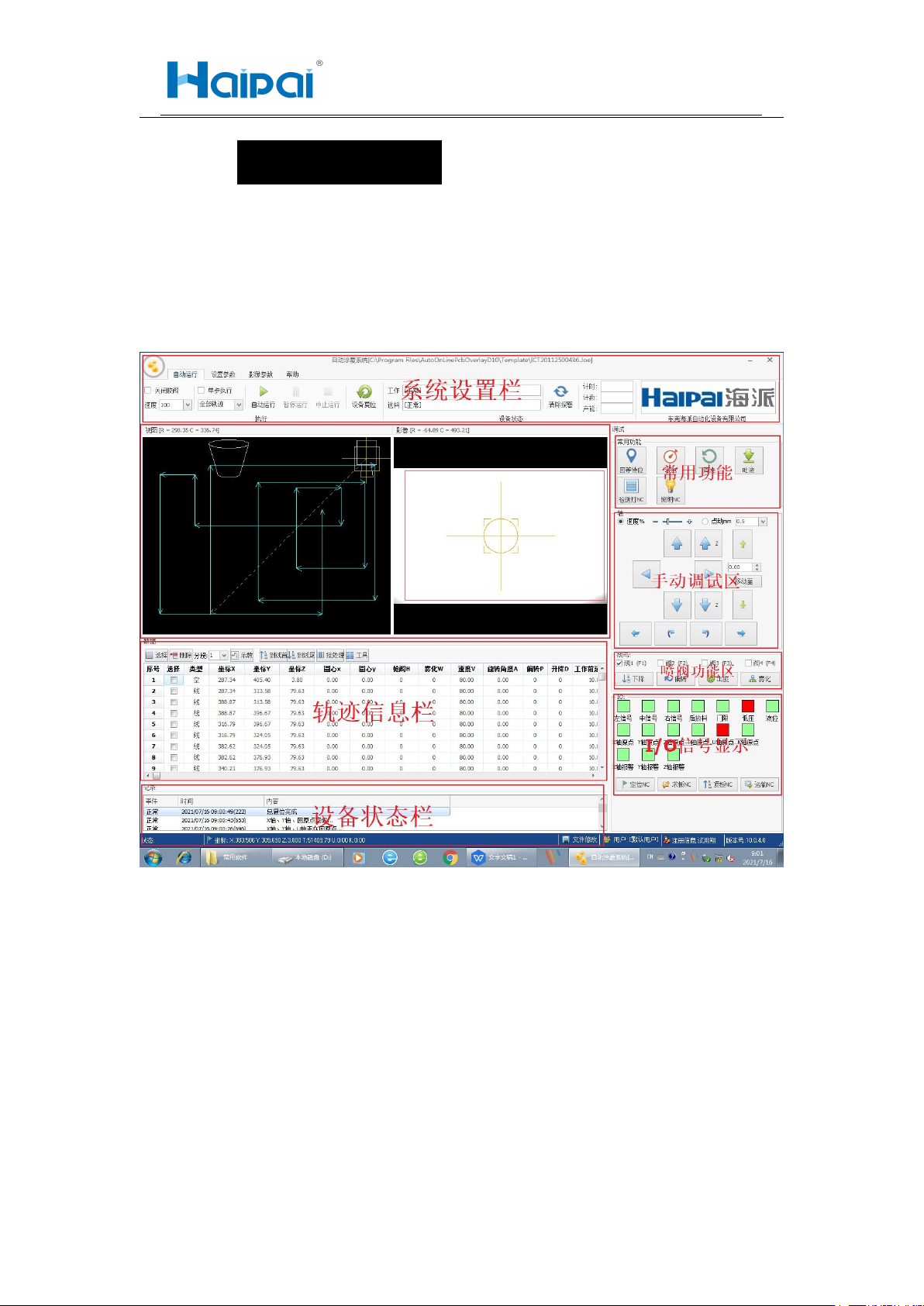

本软件界面主要分为 8 个大区；1、参数设置栏，2、轨迹图像，3、轨迹信
息栏，4 设备状态栏，，5、常用功能，6、手动调试功能区，7、喷阀功能区，8、
信号检测区。
图
4- 1
功能分区
5.1.2.
参数设置栏
系统参数设置栏包括：设备的运行、设备的一些基本设置、设备系统参数
及帮助功能。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
25

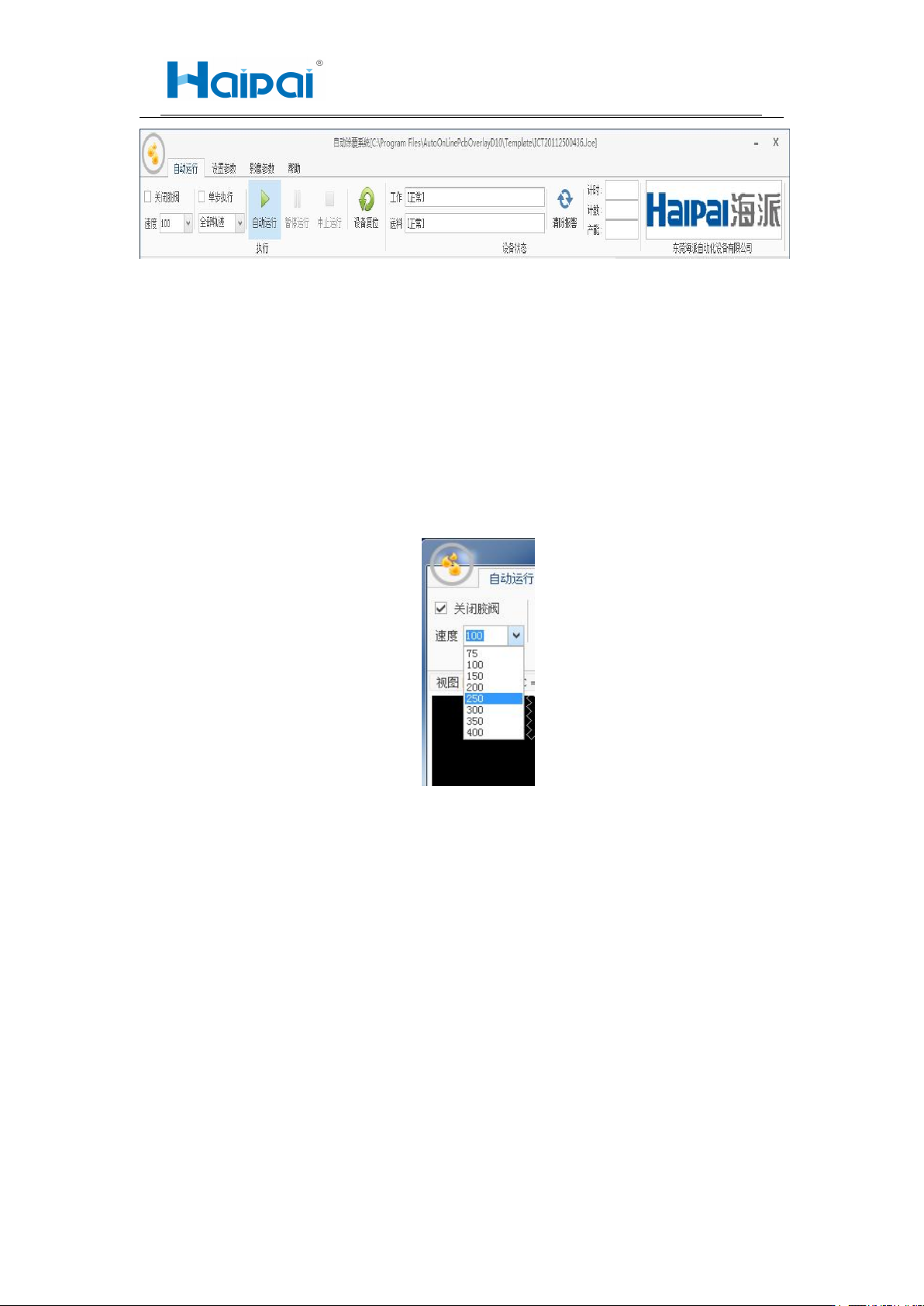

图
4- 2
参数设置
5.1.3.
设备运行设置功能介绍
1. 关闭胶阀：勾选此功能后点击开始运行，设备会根据编辑的轨迹进行一遍
模拟运行，不会对产品进行喷涂加工处理，此功能可以观察所编辑的运行
轨迹与想要的喷涂区域是否存在较大的位置偏差和一致性如不一致操作员
可对所编辑的轨迹进行修改
2. 速度：设备在进行喷涂加工处理时的移动速度，速度范围为：0-600mm/S。
数值越大运行速度就越快。
图 4- 3 喷胶速度
3. 自动运行：在编辑完所需要的运行轨迹并确认好运行轨迹后点击此按钮，
设备进入生产加工状态。
4. 暂停运行：操作人员因其他原因需要设备暂停生产可以点击此按钮让设备
暂停运行。
5. 终止运行：操作人员因其他原因需要设备停止生产可以点击此按钮让设备
停止运行。
6. 设备复位：点击此按钮可对设备运动轴进行复位。
7. 单步运行：在勾选轨迹运行类型后，点击此按钮启动设备轨迹运行。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
26
图
4- 4
轨迹选择
8. 计时：记录当前产品所需要的工作时间。
9. 计数：对产品的一个产量进行计数。
10. 产能：根据一个产品所需要的时间来计算出一个小时的产量。
5.1.4. 基本设置
基本设置有等待点位、浸泡点位、吐液点位及浸泡参数的设置。
图 4- 5 基本设置
5.1.5. 基本设置功能介绍：
1. 保存等待点：设备复位完成后的一个等待坐标位，此位置可以根据设备的
使用情况自行设置。
2. 保存浸泡点：防止枪阀胶水固化堵塞枪阀而设置的一个枪阀浸泡点位，此
点位要设置在浸泡槽处并要达到浸泡的效果。
3. 保存吐液点：在枪阀浸泡的过程中会有稀释剂及废料进入枪阀前端防止稀
释剂及废料喷涂在产品上，所以在喷涂前需要将废液自动清除而设置的一
个点位，此点位设置到吐液槽处并要防止废液的飞溅。
4. 到扫码位：将设备扫码器移动到二维码出，位置如下图所示，点击此按钮
可设置扫码枪扫码点。
图 4- 6 设置扫码点
